lacement et encaDrement
Dégagement
de 1 po
(25 mm) entre
les montants
Profondeur
Largeur
Hauteur de l'en-tête
Plafond d'enceinte (non CSS)
Plafond d'enceinte (avec CSS)
Le foyer peut être placé en hauteur, au niveau du sol ou dans un coin. Il existe des dimensions de cadrage
spécifiques à chaque situation. L'ouverture brute de base doit avoir les dimensions indiquées sur la figure
18. Le foyer doit avoir une surface solide et plane sur laquelle il peut être placé. La surface doit être en bois
ou en un autre matériau robuste et incombustible.
La conduite de gaz doit être acheminée vers le côté droit du foyer. Il y a un raccord NPT mâle 3/8 pour
connecter la conduite de gaz. Le câblage électrique doit être amené vers le côté gauche si nécessaire.
L'emplacement du foyer doit être choisi de manière à ce qu'il y ait au moins 36 pouces (91,4 cm) des
rideaux, des portes et d'autres combustibles.
18
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
:
O U V E R T U R E B R U T D E G A R Ç O N E N B O I S
G O U J O N E N A C I E R F O U R N I
72'' (1829mm)
96'' (2438mm)
20"
(508mm)

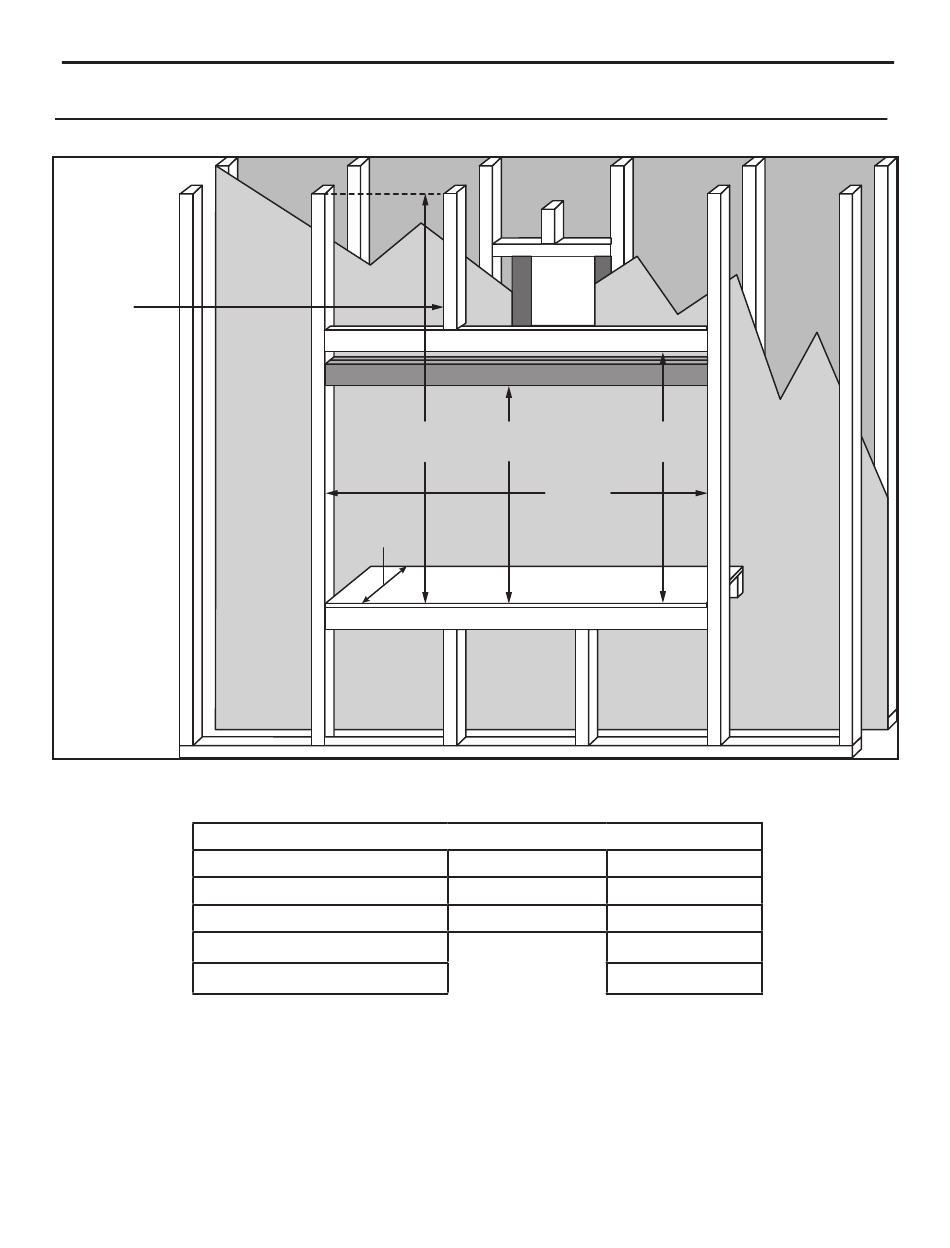

Figure 18: Dimensions de la charpente de construction
Table 2: Dimensions du cadrage.
Dimensions minimales du cadre
38"
43.5"
(965mm)
(1105mm)
71"
(1803mm)
20" 508 mm
71" 1803 mm
38" 965 mm
72" 1829 mm
96'' 2438 mm
