Enviro C60I Manuel D'instructions page 12

r
etrait De la porte Vitrée
Retirez l'accélérateur
décharge supérieur situé au-
dessus de la vitre de la porte.
Soulevez-le simplement pour le
dégager des vis fendues.
Pour retirer la porte vitrée,
utilisez une douille 3/8 pour
retirer les 4 boulons supérieurs et
faites-les pivoter vers l'extérieur.
Pour replacer la porte, inversez
simplement l'ordre ; ne serrez
pas trop les boulons, car ils
risquent de se déformer.
AVERTISSEMENT : Ne touchez
pas ou n'essayez pas de retirer la
porte vitrée si le foyer n'est pas
complètement froid.
r
etrait Du brûleur
Le brûleur devra être démonté pour l'entretien et la conversion du combustible. Suivez attentivement la
procédure.Ne procédez qu'une fois l'appareil complètement refroidi.
1. Retirez l'écran de sécurité comme indiqué dans m
2. Retirez la porte vitrée comme indiqué dans la
3. Retirez l'ensemble de bûches ou l'ensemble de roches haute définition (si installé).
4. Retirez tout support du bac à support.
5. Retirez le bac multimédia comme indiqué dans i
6. Retirez les six vis T-20 qui fixent le bac du brûleur comme indiqué sur la figure 6 ; NE retirez PAS les
autres vis T-20. Une fois les vis spécifiées retirées, faites glisser le brûleur vers la gauche et soulevez-le
pour le retirer.
Pour réinstaller le brûleur, suivez les étapes ci-dessus dans l'ordre inverse. Lorsque vous replacez le
brûleur dans l'appareil, veillez à ne pas déplacer l'obturateur d'air. Assurez-vous que le brûleur est
complètement inséré, sinon les trous de montage ne s'aligneront pas. Ne serrez pas trop les
vis du brûleur, car elles risquent de se déformer ; serrez-les simplement.
12
Maintenance et service
:
de
:
THIS DRAWING IS THE PROPERTY OF SHERWOOD INDUSTRIES LTD. AND MAY NOT BE COPIED, REPRODUCED, OR OTHERWISE DISCLOSED WITHOUT THE PRIOR APPRO

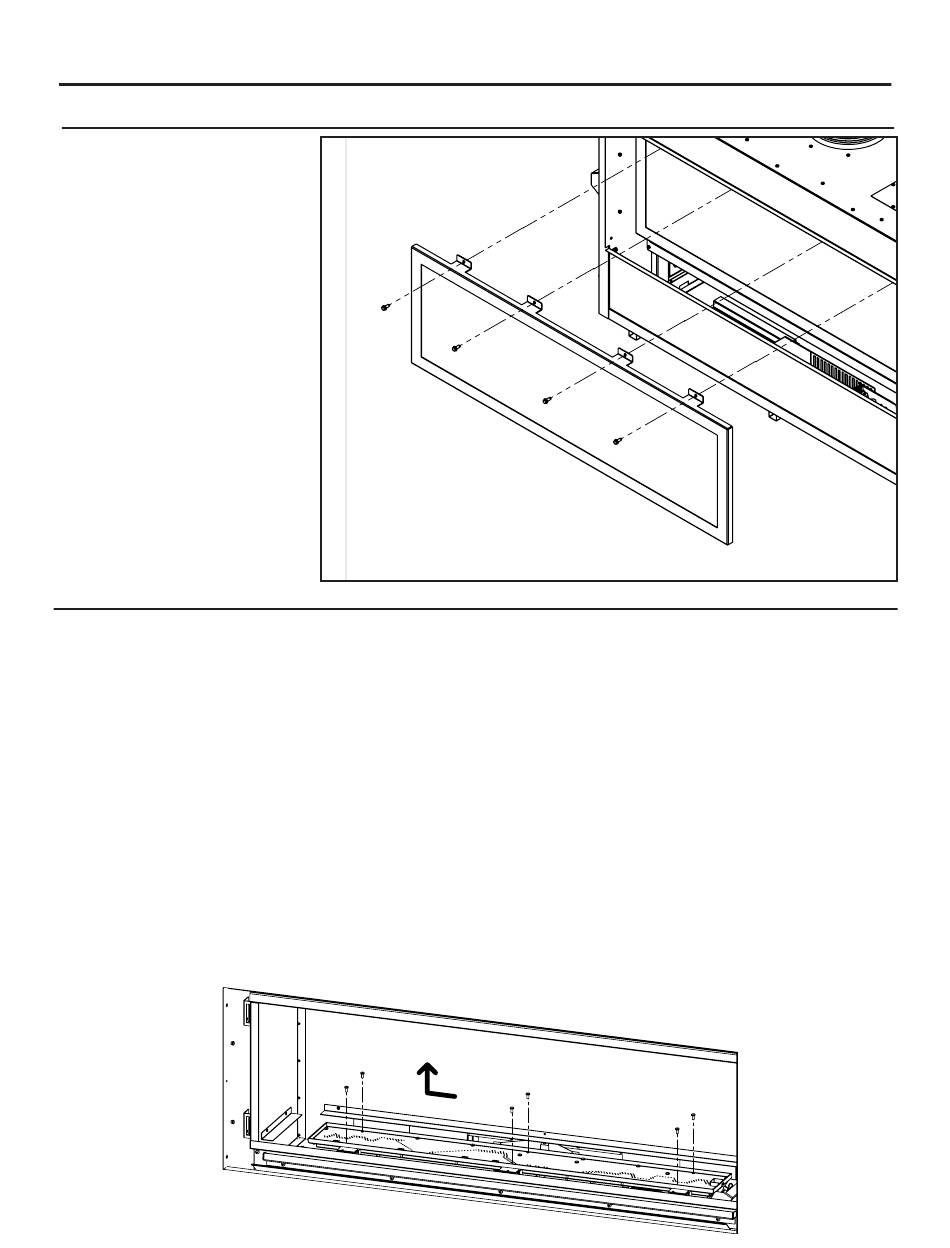

Figure 6: Retrait du brûleur
Figure 5: Mouvement de retrait de la porte
