Enviro C60I Manuel D'instructions page 17

g :
oujon en acier
L'encadrement du foyer nécessite un montant
en acier placé au-dessus de l'appareil. Le
montant en acier fourni avec le foyer est
composé de deux pièces qui se combinent pour
créer un montant en acier télescopique. Cela
permet un réglage horizontal pour s'adapter à
la longueur spécifique de votre appareil.
• Prenez les deux pièces de goujon en
acier et glissez-les l'une dans l'autre. Les
brides de chaque pièce doivent se trouver
à l'extrémité de l'assemblage et être
orientées vers le haut, comme illustré à la
figure 14.
• Placez le goujon en acier sur les entretoises
supérieures et
Figure 15: Pose de goujons en acier
Figure 16: Fixation par goujon en acier
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
faites-le glisser vers

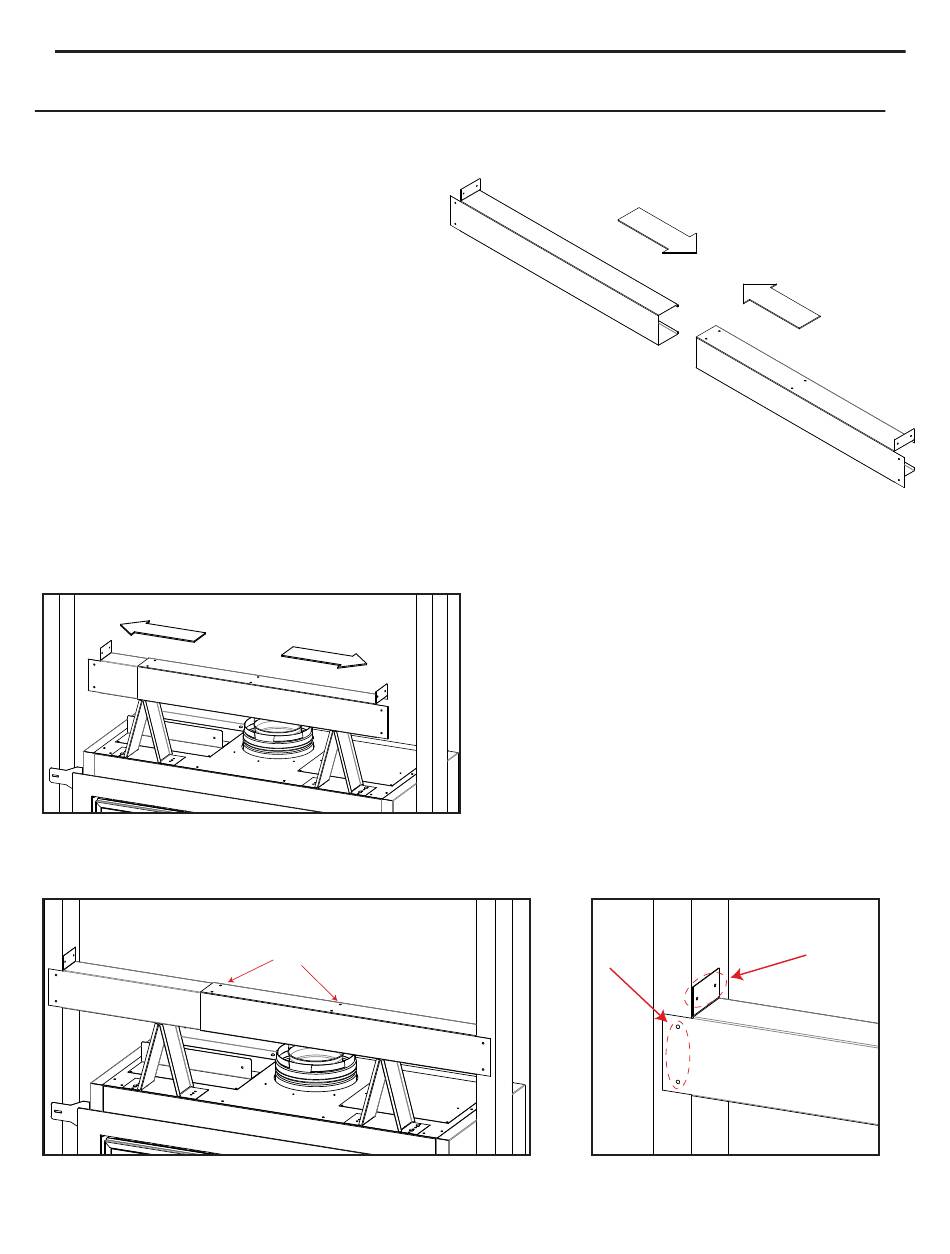

Figure 14: Assemblage de goujons en acier
l'extérieur jusqu'à ce que les deux extrémités
entrent en contact avec les goujons de charpente
(voir Figure 15).
• À l'aide des vis à tôle fournies, fixez les deux
pièces du montant en acier ensemble en utilisant
les trous étiquetés sur la figure 16. Cette opération
doit être effectuée sur le dessus et le dessous du
montant en acier pour assurer sa rigidité.
Figure 17: Pose de goujons en acier
