accorDement et test De la conDuite De gaz
AVERTISSEMENT: Seules les personnes autorisées à travailler sur des conduites de gaz peuvent
effectuer les raccordements de gaz nécessaires à cet appareil.
RACCORDEMENT DE LA CONDUITE DE GAZ
• Ce poêle est équipé d'un tuyau flexible certifié situé sur le côté droit de l'appareil et se terminant
par un raccord NPT mâle de 3/8". Consultez les codes des autorités locales ou le code d'installation
CAN/CGA B 149 (1 ou 2) au Canada, ou aux États-Unis, les installations au gaz suivent soit les codes
locaux, soit l'édition actuelle du National Fuel Gas Code ANSI Z223.1.
• L'indice d'efficacité de cet appareil est un indice d'efficacité thermique du produit déterminé dans des
conditions de fonctionnement continu et a été déterminé indépendamment de tout système installé.
L'appareil et ses robinets d'arrêt doivent être
déconnectés du système de tuyauterie d'alimentation
en gaz pendant tout essai de pression où la pression
dépasse ½ PSIG (3,45 KPa) ou des dommages
seront causés à la vanne.
L'appareil doit être isolé du système de tuyauterie
d'alimentation en gaz en fermant son robinet d'arrêt
manuel individuel pendant tout test de pression du
système de tuyauterie d'alimentation en gaz à des
pressions d'essai égales ou inférieures à ½ psig
(3,45 KPa).
Vérifiez toujours les fuites de gaz avec
une solution d'eau et de savon après avoir
effectué le test de pression requis.
POUR TESTER LES PRESSIONS DES VANNE
Les prises de pression sont situées en haut à droite de la vanne illustrée dans Figure 55.
• Tournez la vis de réglage d'un tour dans le sens inverse des aiguilles d'une montre pour la desserrer,
5/16
• Placez
un tuyau de
po
• Vérifier les pressions à l'aide d'un manomètre.
• Une fois terminé, relâchez la pression, retirez le tuyau et serrez la vis de réglage.
Orifice principal
Pression du collecteur
Pression minimale du
d'alimentation
d'alimentation
Entrée max. BTU/h
Entrée min. BTU/h
INSTALLATEURS QUALIFIÉS UNIQUEMENT
(8 mm) de diamètre intérieur sur le système de prise de pression.
Table 8: Informations sur la pression et le BTU.
Gaz naturel
3,6 po CE (0,89 kPa)
1,6 po CE (0,39 kPa)
collecteur
Pression
7,0 po CE (1,74 kPa)
maximale
Pression 4,5 po de colonne d'eau
(1,12 kPa)
minimale
51 000 BTU/h (14,95 kW)
34 000 BTU/h (9,96 kW)
:
collecteur prise de
pression
entrée prise de
pression

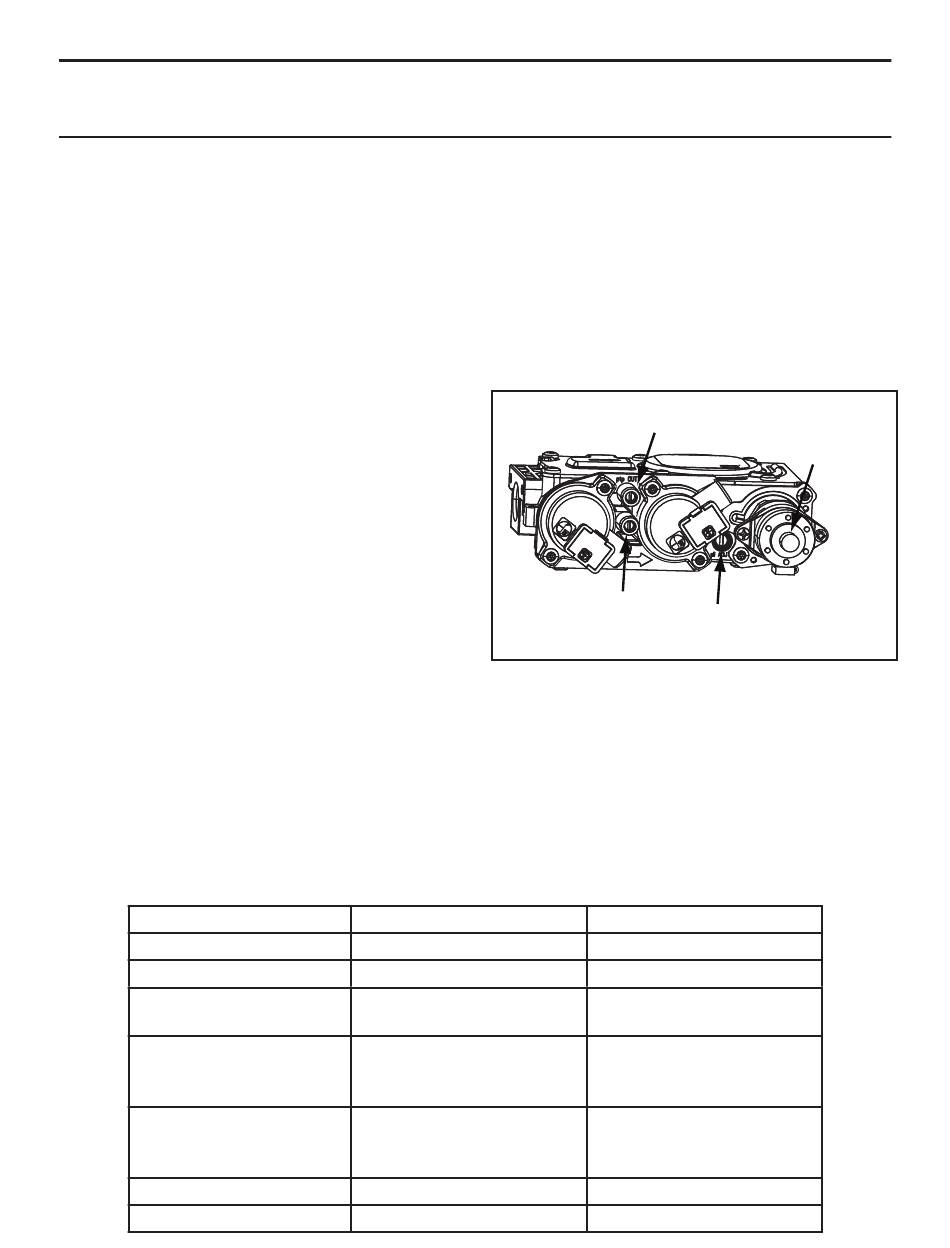

Figure 55 Installation initiale
#28
10,0 po CE (2,49 kPa)
6,4 po CE (1,59 kPa)
11,0 po CE (2,74 kPa)
10,4 po CE (2,59 kPa)
51 000 BTU/h (14,95 kW)
39 500 BTU/h (11,58 kW)
Régulateur de
servo
Vis de réglage de
la veilleuse
Propane
#44
