nstallation aVec encastrement
Reportez-vous aux dimensions de la figure3-6 si vous construisez un renfoncement au-dessus du foyer.
Notez les dimensions du bord de finition au montant sous le matériau de finition du renfoncement. Le
matériau de finition vertical à l'arrière du renfoncement doit être espacé de 7/8 po du bouclier d'aération.
Notez également la dimension du tuyau d'aération au plafond intérieur, qui doit être conservée si le foyer
est surélevé.
Utiliser planche
non-combustible jusqu'à
la récession pour
éviter des fissures
30
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
7
"
8
22mm
Dégagement minimum
au bouclier thermique
5"
127mm
Profondeur maximale
16 13
"
16
426mm
Hauteur
minimum
du bord de
finition
44 15
"
16
1141mm

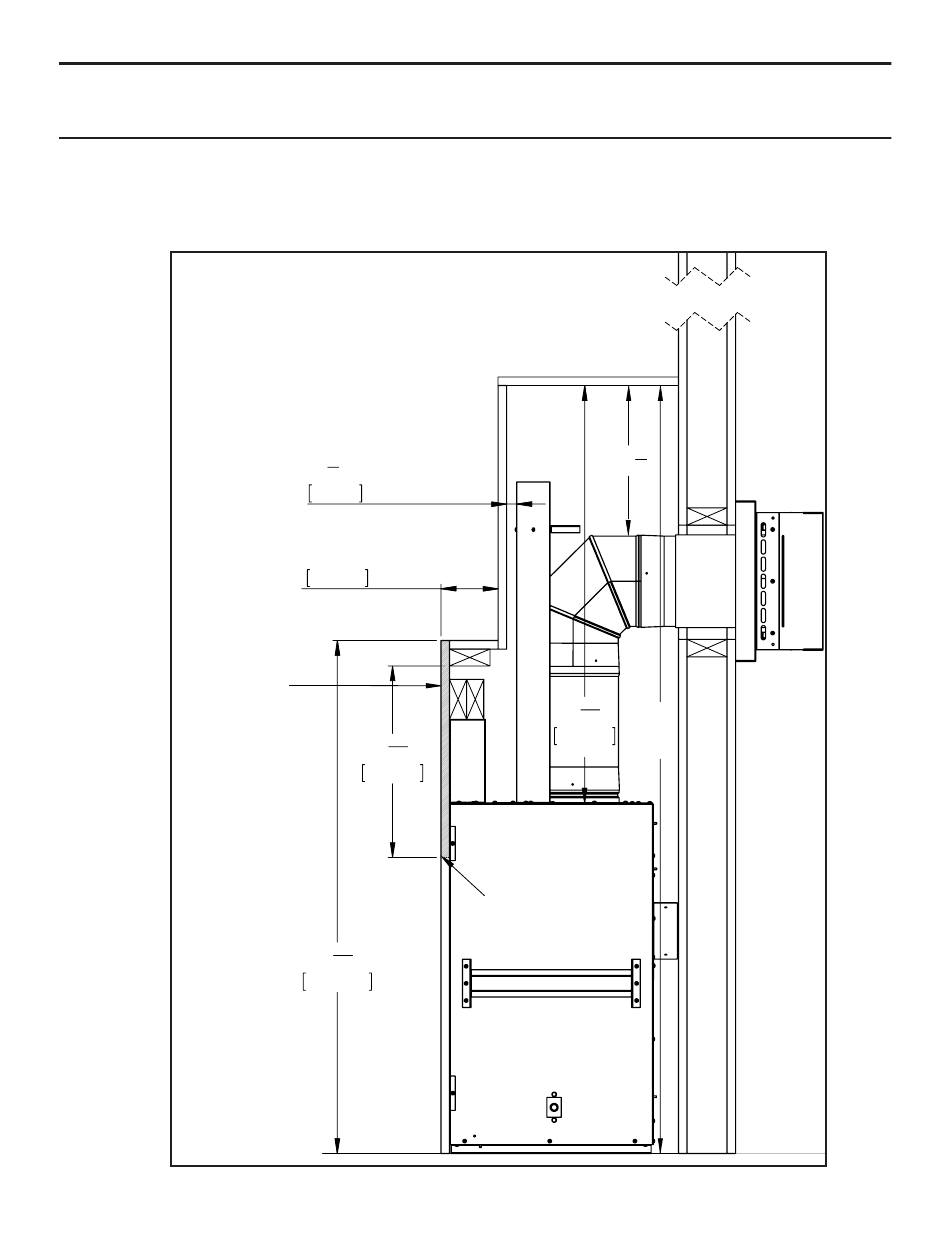

Figure 36 Dimensions d'installation avec évidement
7
17
"
8
41 5
"
72 "
16
1068mm
[1830mm]
Minimum
Bord de finition
