Enviro C60I Manuel D'instructions page 41

de la terminaison de ventilation horizontale
t
erminaison horizontale
. UNE ÉLÉVATION VERTICALE MINIMALE DE 24 PO [610 mm] PLUS UN COUDE
1
SONT REQUIS LORS DE LA TERMINAISON HORIZONTALE AVEC UN BOUCHON
D'AÉRATION APPROUVÉ.
2. Les tuyaux horizontaux ne doivent pas être de niveau. Pour chaque 12 po (305 mm)
de déplacement
l'écart du poêle), il doit y avoir au
moins ¼ po (6,4 mm) de montée
verticale. Ne laissez jamais le
conduit d'évacuation descendre,
car cela pourrait provoquer des
températures élevées ou même
présenter un risque d'incendie.
3. L'extérieur de la terminaison d'évent
horizontale ne doit pas être bloqué ou
obstrué.
4. Si la terminaison de ventilation n'est
pas fixée au bois, les quatre vis à bois
fournies doivent être remplacées par
des fixations adaptées au matériau.
5. Pour les bâtiments avec revêtement
en vinyle, une entretoise en vinyle doit
être installée entre le capuchon de
ventilation et le mur extérieur. Fixez
l'entretoise de revêtement en vinyle
à la terminaison horizontale. Notez
que la terminaison se boulonne sur
la partie plate de l'entretoise, créant
ainsi un espace d'air entre le mur et
la terminaison de ventilation. L'espace
d'air empêche la chaleur excessive de
faire fondre le revêtement en vinyle.
6. Les tuyaux horizontaux doivent être
soutenus tous les 3' (914 mm). Une
sangle de plombier tout autour suffira.
7. Assurez-vous que les dégagements de ventilation sont maintenus.
Étape 1. Placez le foyer à l'endroit désiré. Vérifiez si les poteaux muraux gêneront la fixation du système de
ventilation. Si tel est le cas, il faudra peut-être ajuster l'emplacement du foyer ou décaler le système de
ventilation.
Étape 2. Les sections de tuyau à ventilation directe sont conçues avec des raccords spéciaux à verrouillage par
rotation. Installez à sec la combinaison souhaitée de tuyau et de coudes sur l'adaptateur de l'appareil.
Étape 3. Une fois le tuyau correctement positionné et fixé au foyer, marquez le mur pour un trou comme indiqué
par les dimensions spécifiées du manchon mural. Découpez et encadrez le trou dans le mur extérieur
où l'évent se terminera. Si le mur à percer est fait d'un matériau non combustible (c.-à-d. maçonnerie
ou béton), un trou de 8 1/2 po (21,6 cm) est acceptable.
INSTALLATEURS QUALIFIÉS UNIQUEMENT
:

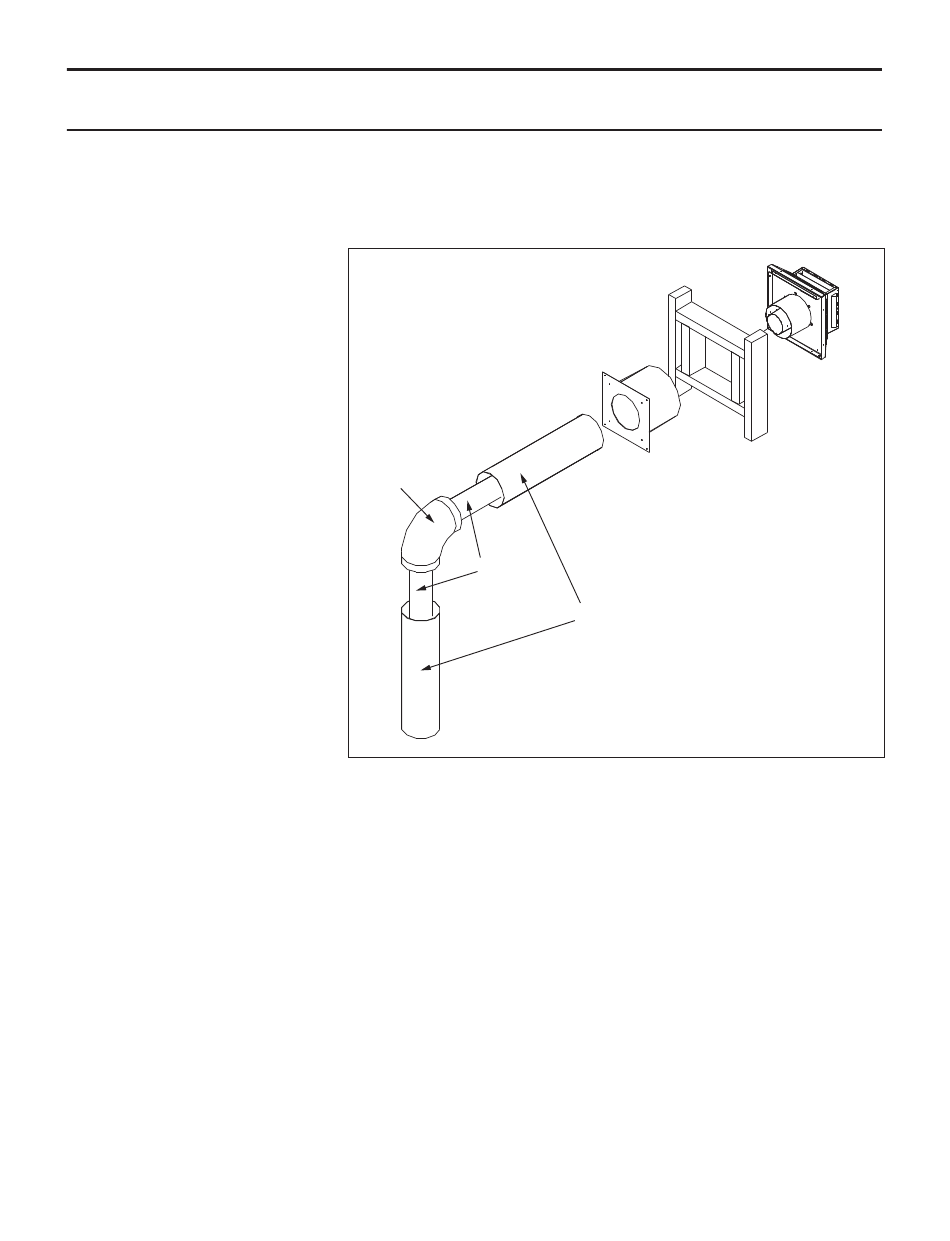

horizontal (à
Coude
Dé du mur
coupe-feu
Tuyau
d'échappement
Air de combustion
tuyau extérieur
Figure 50 Installation initiale
Résiliation murale
horizontale
Cadrage du Mur
41
