Enviro C60I Manuel D'instructions page 47

Le C60I nécessite une connexion électrique câblée pour fonctionner. Il est également équipé d'un bloc-
piles pouvant accueillir quatre piles AA en cas de coupure de courant.
Tous les branchements électriques doivent être effectués par un électricien certifié.
Il y a un boîtier électrique situé dans l'armoire
sur le côté gauche du foyer. La connexion
du fil d'alimentation doit être effectuée à
l'intérieur du boîtier électrique. Il y a un
serre-câble à l'extérieur de l'armoire pour
fixer le câblage en place.
Modèles C60I :
entrante à la prise fournie comme indiqué
dans Figure 57.
Modèles C60ID : retirez la plaque de
protection en acier du boîtier électrique et
Kit de ventilateur à double convection IPI C60I / C60ID (50-4173)
Le C60I est équipé d'un kit de ventilateur à double convection en option qui peut être installé avant ou
après l'installation du foyer. Les ventilateurs sont commandés par la télécommande. Les ventilateurs
peuvent être allumés ou éteints à tout moment avec la télécommande. Il existe également 6 réglages de
vitesse de ventilateur différents.
Le foyer doit être raccordé électriquement et mis à la terre conformément aux codes locaux ou, en
l'absence de codes locaux, à la norme actuelle du Code canadien de l'électricité CSA C22.1, partie 1,
Normes de sécurité pour les installations électriques, ou au Code national de l'électricité ANSI / NFPA 70
aux États-Unis.
PRUDENCE: Lors de l'entretien des commandes, étiquetez tous les fils avant de les débrancher.
Les erreurs de câblage peuvent entraîner un fonctionnement incorrect et dangereux. Vérifiez le bon
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
Câblez l'alimentation
120V

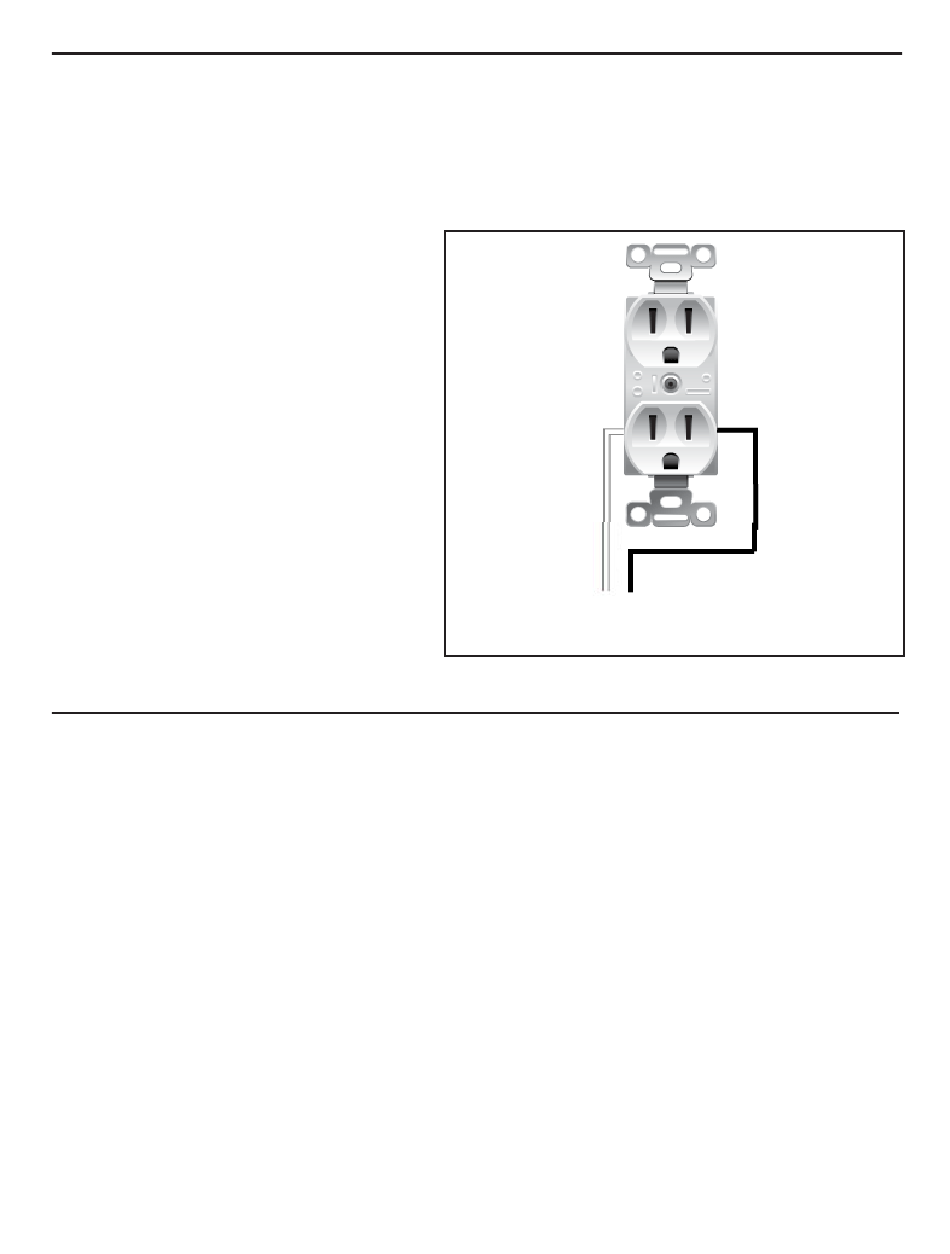

Figure 57 Schéma de câblage C60
47
