Enviro C60I Manuel D'instructions page 23

o
uVerture latérale

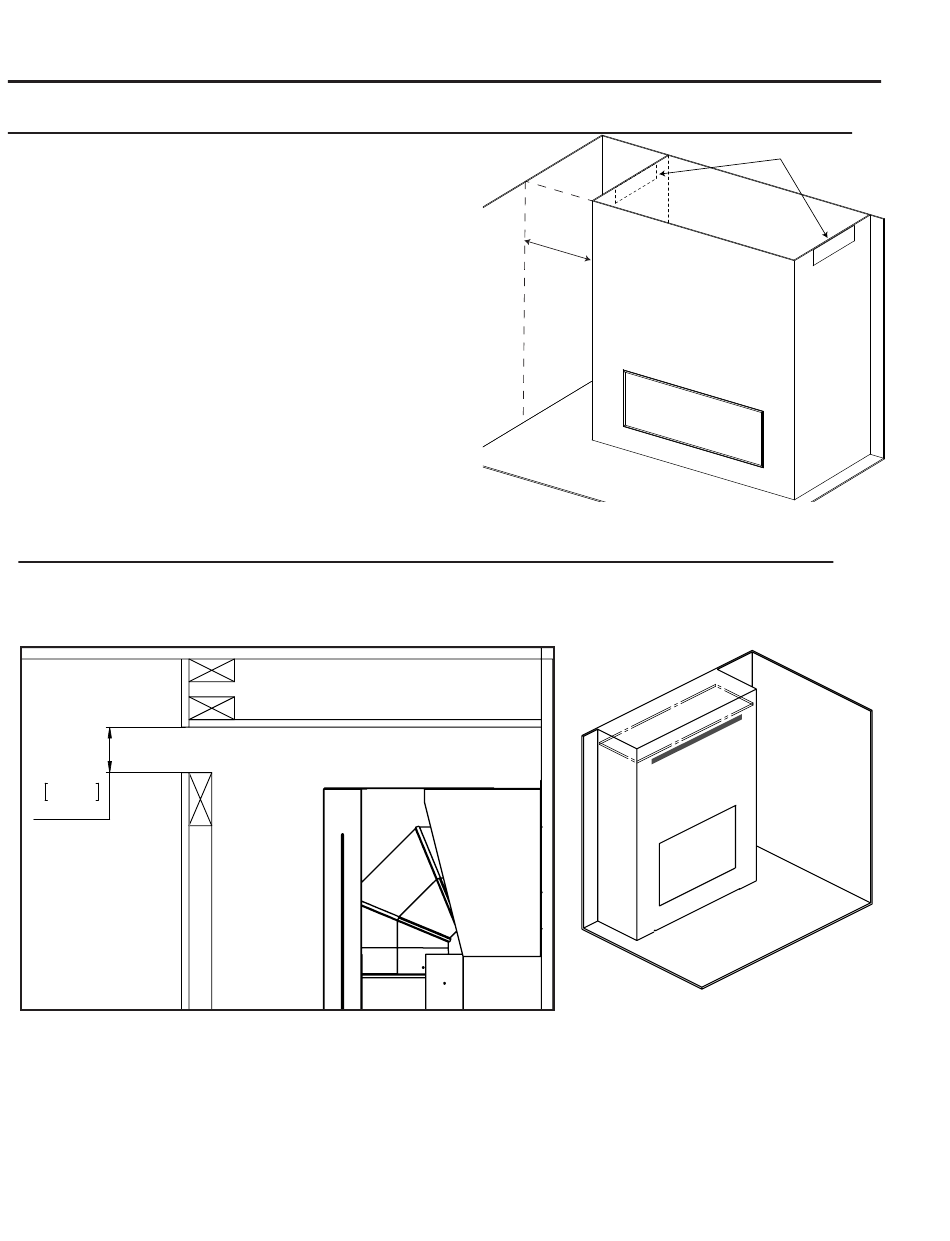

Le cadre peut également être construit de manière à fournir
deux évents latéraux comme illustré à la figure 25. La taille
des évents latéraux doit fournir une surface minimale égale
à la surface fournie par la décharge CSS avant de la figure
24 (c'est-à-dire 2 po x 65 po = 130 po
• Les ouvertures latérales CSS doivent être à au moins
60 po (152 cm) de la tête de gicleur d'incendie la plus
proche.
• Un mur directement devant toute ouverture CSS latérale
doit être à au moins 16 po (406 mm)
Par exemple : si vous souhaitez une ventilation latérale
d'une hauteur de 3,5 po, la largeur minimale de chaque
ventilation latérale serait :
2 x (Hauteur x Largeur) = 130 po
f :
aux plafonD
Si la dimension de votre plafond est supérieure au minimum (figure27 ), vous souhaiterez peut-être que la sortie
d'air du CSS soit plus basse sur le mur. Pour ce faire, un faux plafond est nécessaire pour évacuer correctement
la chaleur de la cheminée (figure26 ).
2"
51mm
Minimum
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
:
).
2
2
Faux plafond
Figure 26 : Faux plafond
Sidewall 16''
(406mm)
Min
Figure 25 Évent latéral CSS
Figure 27 : Vue iso du faux plafond
CSS Side Vent
Discharge
