Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
e ' :
mplacement D entrée De gaz alternatif
L'emplacement de l'entrée de gaz
peut être déplacé vers le bas de
l'armoire si nécessaire. Cela peut
Retirer
être nécessaire pour certaines
installations. Retirez d'abord les deux
vis sur le côté gauche de l'appareil,
voir la figure 33. L'ensemble d'entrée
de gaz sera maintenant détaché dans
l'armoire. Débranchez la conduite de
Se déplacer
gaz provenant de la vanne de gaz,
le raccord droit auquel la conduite de
gaz était connectée sera remplacé
par un coude fourni dans le sac du
manuel. Vissez le coude dans la vanne
d'arrêt, utilisez un joint à gaz ou des
filetages. Montez l'ensemble au bas

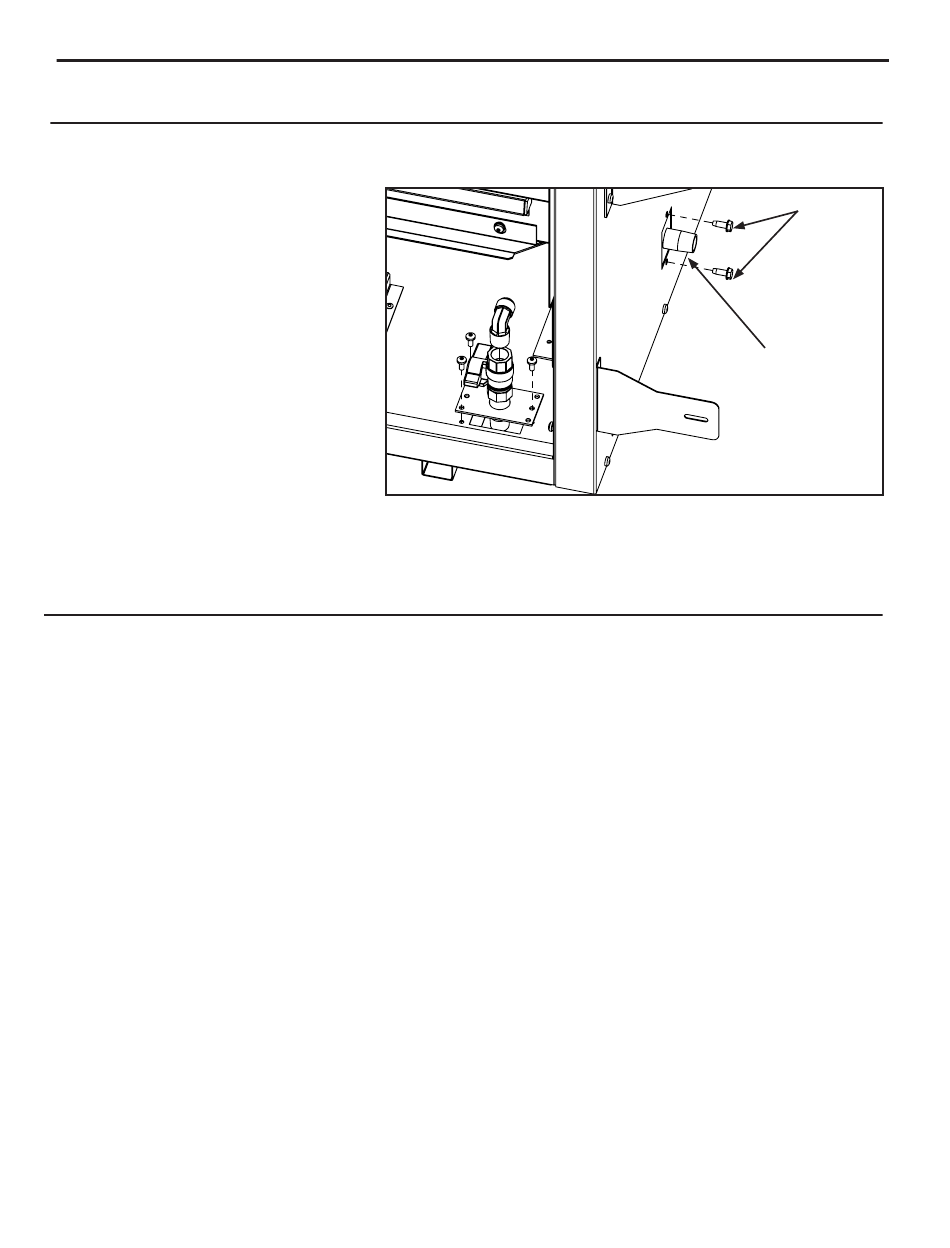

Figure 33 : Emplacement alternatif de
du foyer comme indiqué, les vis sont
l'entrée de gaz
installées dans le foyer. Rebranchez
la conduite de gaz au coude.
e :
ncaDrement De terminaison De Ventilation
La ventilation minimale est illustrée à la figure 34. La hauteur du cadre jusqu'au centre du dé à coudre est
de 50 po. La ventilation minimale doit inclure une section verticale de 12 po et un coude à 90 degrés qui
se termine ensuite horizontalement.
Pour une terminaison verticale, veuillez suivre les instructions d'installation du fabricant du tuyau d'aération
pour le cadre de terminaison d'aération verticale.
Un espace libre minimum de 1 po (25 mm) doit être maintenu sur tous les côtés du tuyau d'aération
vertical.
Pour chaque 12" de course horizontale, il doit y avoir une élévation de 1/4".
Un espace libre de 1 po entre la charpente et la ventilation doit être maintenu en tout temps.
2 po au-dessus de la ventilation et 3 po au-dessus d'un coude.
