Section 5 : Entretien et lubrification
Arbres de transmission protégés à l'aide
d'un limiteur de couple à friction
Les composants d'entraînement de la débroussailleuse sont
protégés des charges accidentelles par un embrayage de sécu-
rité. Le limiteur doit pouvoir glisser pendant le fonctionnement
afin de protéger la boîte de transmission, l'arbre de transmission
et les autres composants de la transmission.

Rodage de l'embrayage

Les embrayages à friction doivent subir un « rodage » avant la
première utilisation et après de longues périodes d'immobilisa-
tion afin de retirer toute oxydation pouvant s'être accumulée sur
les surfaces de friction. Pour prévenir les dommages au niveau
de l'arbre de transmission et de la boîte de vitesses, répéter les
instructions de « rodage » au début de chaque saison et lorsque
l'humidité ou la condensation s'installe sur les plaques de friction
internes.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Toujours débrayer la prise de force, régler la boîte de vitesses du trac-
teur en position de stationnement ou engager le frein de stationnement,
couper le moteur, retirer la clé de contact et attendre que toutes les
pièces mobiles soient à l'arrêt complet avant de descendre du tracteur.

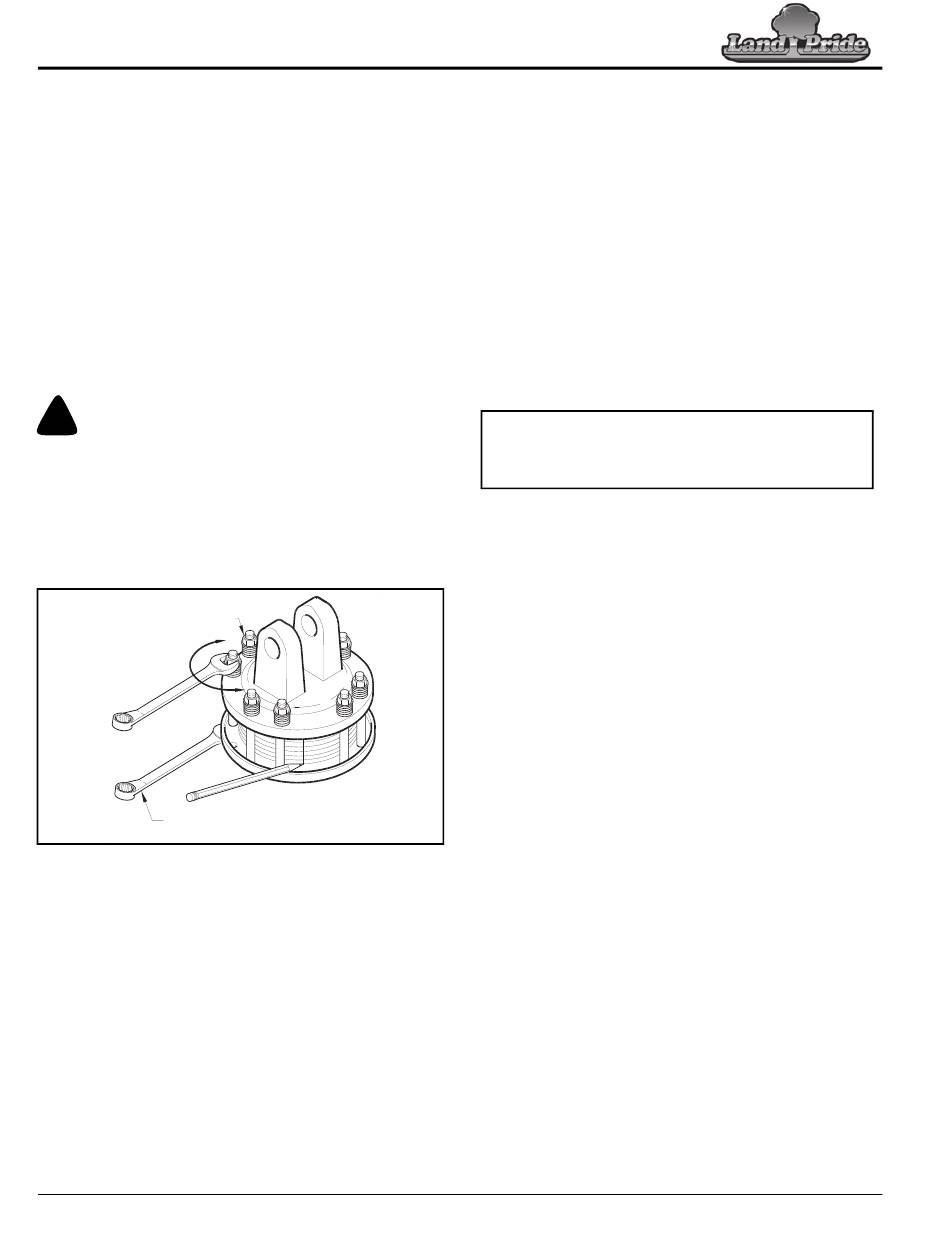

Consulter la Figure 5-4 :
1. À l'aide d'un crayon ou tout autre marqueur, tracer une ligne
à travers les bords exposés des disques d'embrayage.
ÉCROUS DE COUPELLE
D'APPUI DU RESSORT
MAINTENIR CETTE CLÉ IMMOBILE
TOUT EN TOURNANT LA CLÉ CI-DESSUS.
Embrayage
Figure 5-4
52
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
2. Desserrer soigneusement chacun des huit écrous de
coupelle d'appui du ressort sur le carter d'embrayage de
deux révolutions EXACTEMENT. Il sera nécessaire de
maintenir l'extrémité hexagonale du boulon de retenue afin
de compter le nombre exact de révolutions.
3. Faire démarrer le tracteur et embrayer l'arbre de
transmission pendant deux à trois secondes pour permettre
le glissement des faces de l'embrayage. Débrayer la prise
de force, puis l'embrayer une deuxième fois pendant deux
ou trois secondes. Débrayer la prise de force, couper le
moteur du tracteur et retirer la clé de contact. Attendre que
tous les composants soient entièrement immobiles avant de
descendre du tracteur.
4. Inspecter l'embrayage et s'assurer que les marques tracées
sur les disques d'embrayage ont changé de position. Le
glissement ne s'est pas produit si l'une des deux marques
sur le disque d'embrayage et sur la plaque est toujours
alignée.
IMPORTANT : Si la procédure de rodage de l'embrayage
indique qu'un ou plusieurs disques d'embrayage ne glissent
pas, l'embrayage doit être démonté pour séparer les
disques d'embrayage.
5. Serrer chacun des écrous de coupelle d'appui de ressort sur
le carter d'embrayage de deux révolutions exactement afin
de restaurer la pression de réglage initiale de l'embrayage.
Consulter la Figure 5-6 à la page 53 et les tableaux en
dessous de la Figure 5-6 pour connaître la longueur exacte
du ressort.
6. Vérifier l'embrayage pendant la première heure de
fonctionnement et régulièrement toutes les semaines. Un
ensemble supplémentaire de marques tracées peut être
ajouté afin de contrôler le glissement.
Démontage de l'embrayage
Consulter la Figure 5-5 :
Pour démonter l'embrayage, il suffit de retirer les écrous de cou-
pelle (n o 1) d'appui du ressort, les ressorts (n
(n o 3). Chaque disque d'embrayage (n
surface métallique qui lui est attenante.

Inspection de l'embrayage

Inspecter toutes les pièces afin de vérifier l'usure excessive et
l'état. Nettoyer toutes les pièces qui ne nécessitent pas de rem-
13693
placement. L'épaisseur du disque d'embrayage d'origine est de
3,2 mm (1/8 po) et celui-ci doit être remplacé si son épaisseur est
réduite à moins de 1,1 mm (3/64 po). Si l'embrayage a glissé au
point de « fumer », les disques d'embrayage peuvent être
endommagés et doivent être remplacés. La chaleur accumulée
peut également affecter les joints de la fourche.
o 2) et les boulons
o 4) doit être séparé de la
