Section 5 : Entretien et lubrification
Entretien des lames
de la débroussailleuse
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
•
Garder le trou d'accès de boulon de lame couvert en tout temps sauf
pour effectuer un entretien des lames de la débroussailleuse.
•
Ne pas utiliser la débroussailleuse présentant des lames déséquili-
brées, courbées, excessivement usées, excessivement ébréchées ou
dont les boulons de lame sont excessivement usés. De telles lames
peuvent de se détacher de la débroussailleuse à très haute vitesse et
causer des blessures graves ou la mort.
•
Ne jamais tenter de redresser une lame courbée ni de souder une
lame. Ne pas tenter de rectifier une lame en recourant à des
méthodes de surfaçage de renfort, de traitement à chaud ou à froid
ou à toute autre méthode. Toujours remplacer les lames par de nou-
velles lames agréées pour garantir la sécurité.
IMPORTANT : Remplacer les lames de coupe par paires
uniquement par des lames du fabricant d'équipement d'ori-
gine. Le fait de remplacer les lames une à la fois peut
entraîner une condition de déséquilibre qui contribue à
l'usure/au bris prématuré des paliers ou à des fissures
structurelles dans la boîte de transmission ou le plateau
de coupe.
Toujours inspecter les lames de coupe avant chaque utilisation.
S'assurer qu'elles sont bien installées et en bon état de marche.
Remplacer toute lame excessivement endommagée, usée, tor-
due ou entaillée. Les petites entailles peuvent être réparées pen-
dant l'affûtage. Retirer les lames de coupe et les affûter ou les
remplacer comme suit :
1. Régler le sélecteur de vitesses du tracteur en mode de
stationnement ou engager le frein de stationnement, couper
le moteur et retirer la clé de contact.
2. Désaccoupler l'arbre de transmission principal de la prise
de force du tracteur et stabiliser le plateau de coupe de la
débroussailleuse à la position redressée avec des blocs de
maintien solides avant d'effectuer des travaux sur la partie
inférieure de l'outil.
Consulter la Figure 5-3 à la page 51 :
3. Retirer les panneaux d'accès (n
4. Tourner le boulon de lame (n
sur le trou d'accès.
5. Dévisser le contre-écrou (n
o
(n 6). Le boulon de lame (n
pas librement.
6. Les deux lames doivent être affûtées au même angle que le
bord tranchant original et doivent être remplacées ou
réparées au même moment afin de garantir un bon équilibre
sur l'unité de coupe. Les précautions suivantes doivent être
prises pendant l'affûtage des lames :
a. Ne pas retirer plus de matière que nécessaire.
b. Ne pas chauffer ou frapper un bord tranchant.
c. Ne pas aiguiser les lames comme un fil de rasoir. Laisser
un bord tranchant émoussé d'environ 1,59 mm (1/16 po)
d'épaisseur.
d. Toujours aiguiser le bord tranchant de telle sorte que
l'extrémité de la lame reste carrée au niveau du bord
tranchant et non pas arrondie.
50
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
o 5).
o
1) jusqu'à ce qu'il soit aligné
o
3) pour retirer la lame de coupe
o
1) est verrouillé et ne tournera
e. Ne pas affûter l'arrière de la lame.
f. Les deux lames devraient avoir le même poids avant une
différence de moins de 42,5 g (1 1/2 oz). Les lames de
poids inégal entraîneront une vibration excessive
susceptible d'endommager les paliers de la boîte de
transmission et de créer des fissures structurelles.
SENS
ANTIHORAIRE

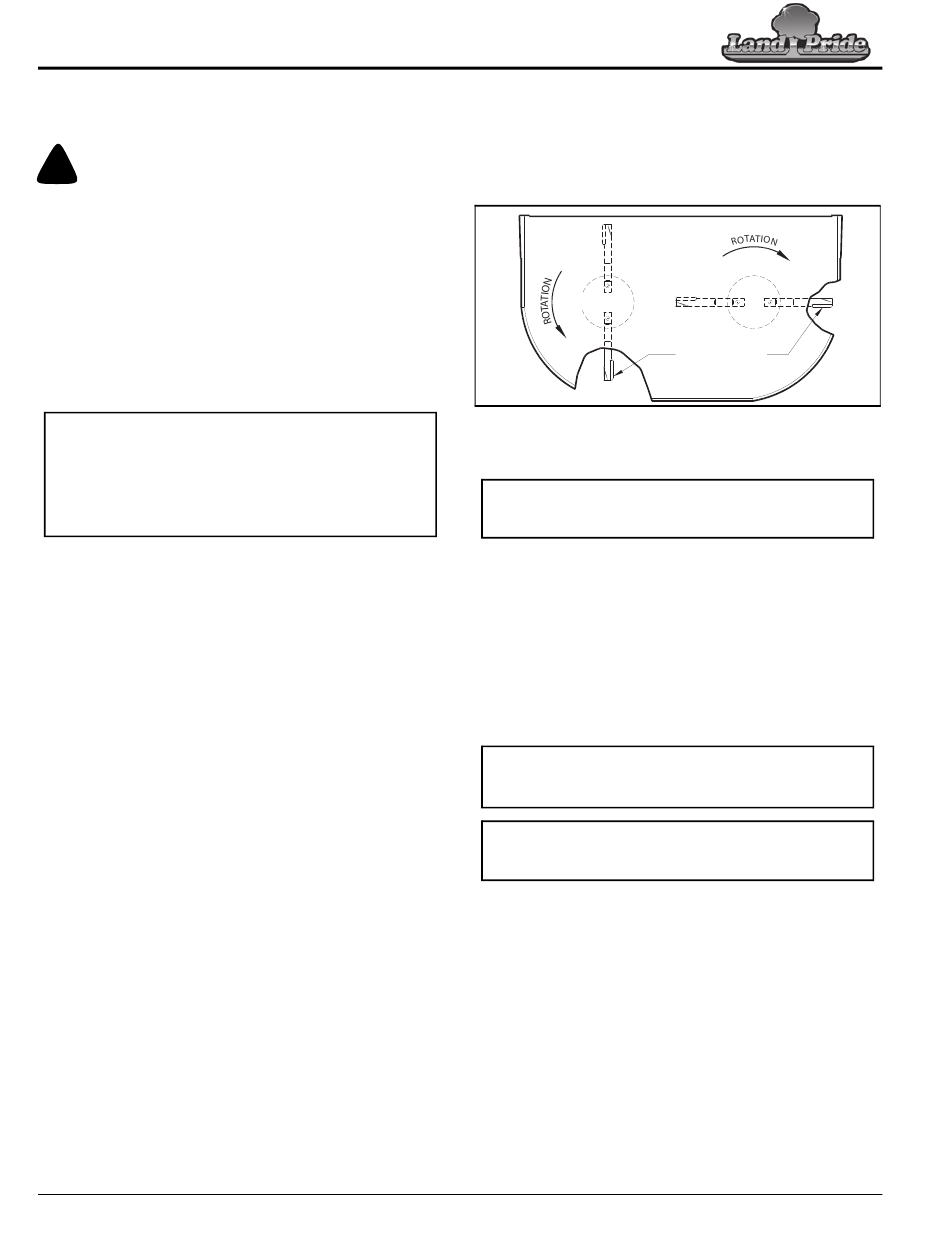

Positionnement et sens de rotation des lames
Figure 5-2
Consulter la Figure 5-2 :
IMPORTANT : Les lames doivent être décalées de
90 degrés d'une cuvette à l'autre, faute de quoi elles
s'endommageraient.
7. Lors de l'installation des lames de la débroussailleuse,
s'assurer que les lames d'un axe sont positionnées à
90 degrés aux lames de l'autre axe, comme illustré à la
Figure 5-2.
8. Vérifier soigneusement les bords tranchants des lames
reliées à la rotation du support de lame afin de s'assurer que
les lames sont bien placées. Les lames tournent dans le
sens antihoraire sur le côté gauche et dans le sens horaire
sur le côté droit. L'aileron (levage) doit être orienté en
direction de la partie supérieure du plateau de coupe.
Consulter la Figure 5-3 à la page 51 :
IMPORTANT : Examiner les boulons de lame (n
o
rondelles plates (n 2) à la recherche d'usure excessive et
les remplacer au besoin.
IMPORTANT : Les contre-écrous peuvent perdre leur pro-
priété de verrouillage adéquat une fois retirés. Toujours uti-
liser un contre-écrou neuf en installant des lames.
9. Insérer le boulon de lame (n
o
cuvette (n 4) et la rondelle plate (n
moyen d'un nouveau contre-écrou (n
couple de 610 N·m (450 pi-lb).
10. Pour le remplacement de la cuvette (n
o
(n 7) qui se trouve sur l'arbre de sortie de boîte de
transmission doit être serré à un couple d'au moins 746 N·m
(550 pi-lb) et fixé au moyen d'une goupille fendue (n
deux pieds pliés en sens opposés autour de l'écrou.
11. Remplacer le bouchon d'accès en caoutchouc (n
brancher de nouveau l'arbre de transmission principal sur
l'arbre de prise de force du tracteur.
SENS
HORAIRE
BORD TRANCHANT
o
1) et les
o o
1) dans la lame (n 6), la
o
2). Fixer la lame au
3) et serrer à un
o
o
4), l'écrou crénelé
o 8), les
o 5) et
