Section 5 : Entretien et lubrification
Ne pas remplir excessivement
MÉTHODE 1 :
VISSER COMPLÈTEMENT LA JAUGE, PUIS LA DÉVISSER POUR
VÉRIFIER LE NIVEAU. LE NIVEAU D'HUILE DEVRAIT SE SITUER
ENTRE LES DEUX MARQUES SUR LA JAUGE. SI LE NIVEAU EST
SOUS LA MARQUE INFÉRIEURE, AJOUTER DE L'HUILE.
IMPORTANT : Cet outil est livré avec une jauge d'huile venti-
lée emballée dans le sac du Manuel d'utilisateur et doit avoir
été installé dans la boîte de transmission par le concession-
naire. Consulter le concessionnaire si la jauge d'huile ventilée
n'est pas comprise dans l'emballage.
REMARQUE : Utiliser une pompe segmentée ou à siphon
pour vidanger l'huile des boîtes de transmission de l'huile en
l'absence d'un bouchon de vidange d'huile.
Ne pas remplir excessivement
33419
IMPORTANT : Cet outil est livré avec une jauge d'huile venti-
lée emballée dans le sac du Manuel d'utilisateur et doit avoir
été installé dans la boîte de transmission par le concession-
naire. Consulter le concessionnaire si la jauge d'huile ventilée
n'est pas comprise dans l'emballage.
REMARQUE : Utiliser une pompe segmentée ou à siphon
pour vidanger l'huile des boîtes de transmission de l'huile en
l'absence d'un bouchon de vidange d'huile.
58
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
30215
MÉTHODE 2 :
L'HUILE DEVRAIT SE SITUER AU NIVEAU DU BAS
DU TROU. AJOUTER DE L'HUILE PAR LE TROU DE
LA JAUGE JUSQU'À CE QU'ELLE EN RESSORTE.

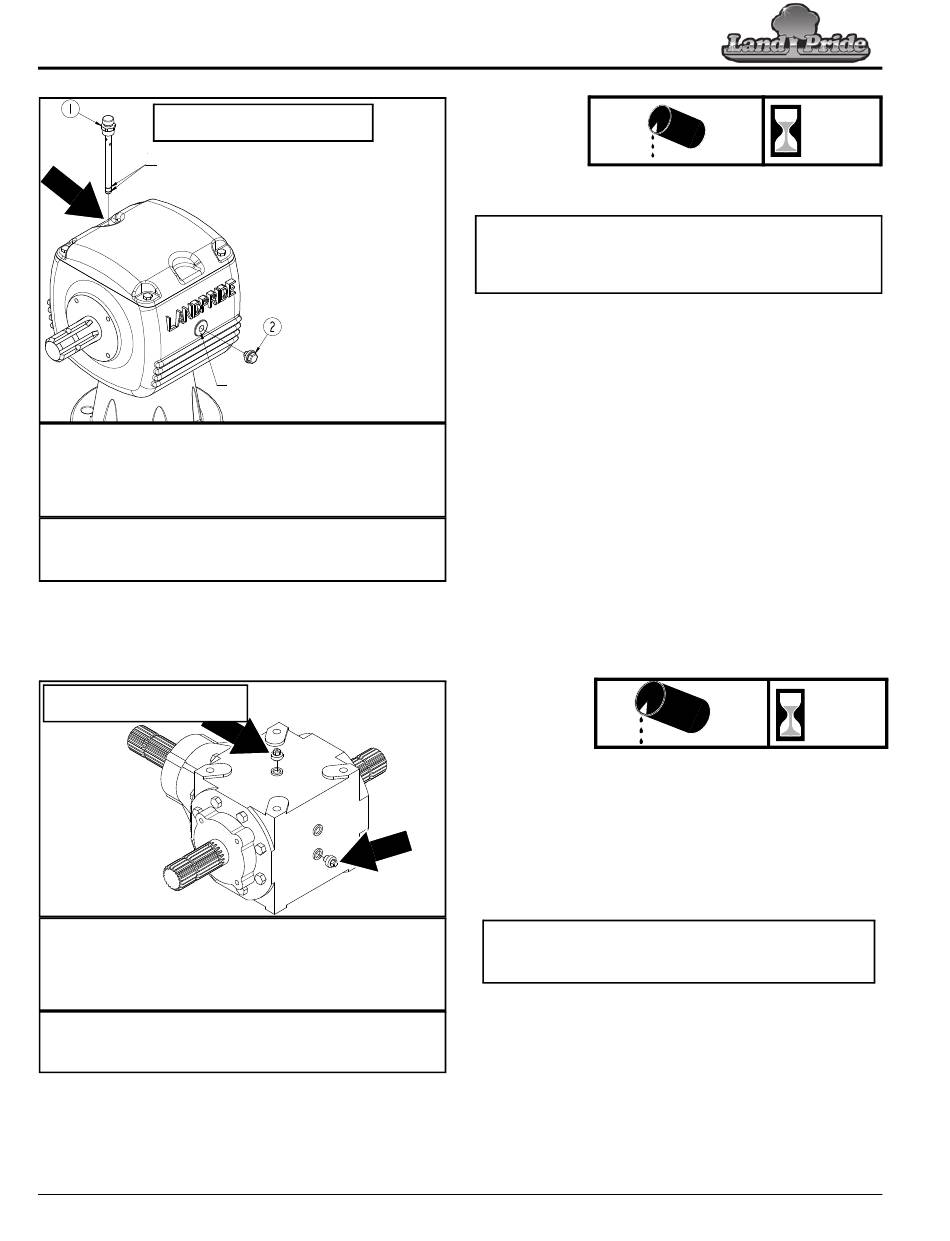

Boîte de transmission
REMARQUE : Ne pas remplir excessivement ! La
débroussailleuse doit être de niveau pendant la vérification de
l'huile. L'huile prend de l'expansion une fois chaude; par
conséquent, toujours vérifier le niveau d'huile à froid.
Méthode 1 : Dévisser la jauge avec mise à l'air libre supérieure
o
(n 1). Essuyer l'huile de la jauge et visser celle-ci sans la serrer.
Dévisser la jauge et vérifier le niveau d'huile sur celle-ci. Si le
niveau d'huile se trouve sous la marque de niveau inférieure,
ajouter le lubrifiant pour engrenages recommandé dans l'orifice
de la jauge jusqu'à ce que l'huile atteigne la marque supérieure
sur la jauge. Réinstaller et serrer la jauge avec mise à l'air libre.
Méthode 2 : Enlever le bouchon de remplissage d'huile latéral
o
(n 2). Si le niveau d'huile se trouve en dessous du fond du trou
du bouchon, ajouter le lubrifiant pour engrenages recommandé
dans le trou supérieur de la jauge jusqu'à ce que l'huile s'écoule
du trou du bouchon latéral. Réinstaller et serrer le bouchon de
remplissage d'huile latéral (n
o
(n 1).
Type de lubrification : Lubrifiant d'engrenage 80-90W EP
Quantité = Remplir jusqu'à ce que l'huile atteigne la marque
supérieure sur la jauge ou commence à s'écouler du trou du bou-
chon latéral à l'intérieur de la boîte de transmission.
Boîte de transmission en T
Vérifier le niveau d'huile dans la boîte de transmission en retirant
le bouchon arrière inférieur dans le boîtier de la boîte de trans-
mission. Si le niveau d'huile est en-dessous du trou du bouchon
arrière inférieur, ajouter le lubrifiant d'engrenage recommandé
dans le trou du bouchon supérieur jusqu'à ce que l'huile s'écoule
du trou du bouchon arrière inférieur. Réinstaller les bouchons de
remplissage d'huile et serrer.
REMARQUE : Ne pas remplir excessivement ! La
débroussailleuse doit être de niveau pendant la vérification
de l'huile.
Type de lubrification : Huile 80-90W EP
Quantité = Remplir jusqu'à ce que l'huile s'écoule de l'orifice
supérieur arrière du boîtier de la boîte de transmission.
8
heures
o 2) et la jauge avec mise à l'air libre
heures
