Section 1 : Montage et configuration
35045
Installation de l'arbre de transmission

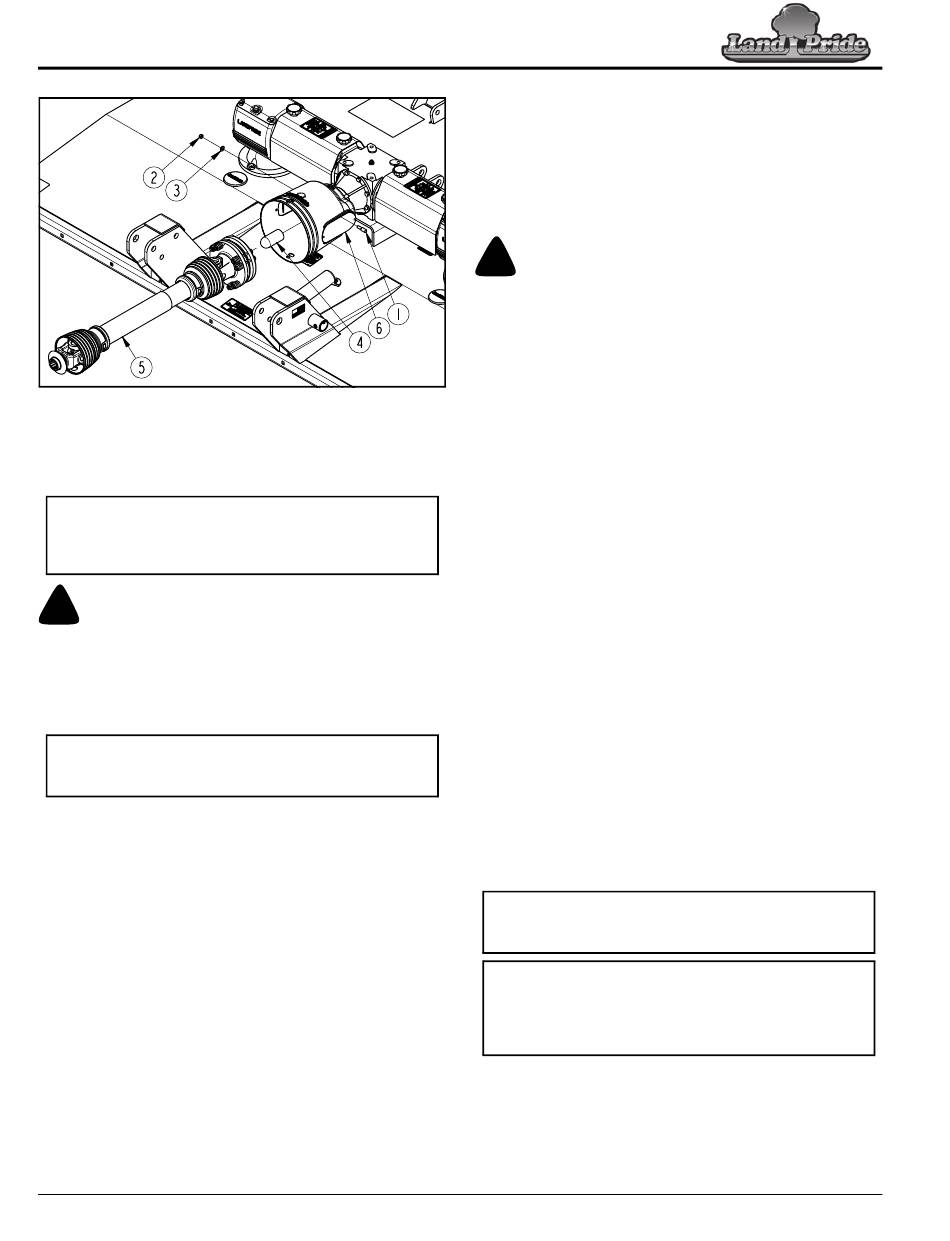

(attelage retiré à des fins de clarté)
Figure 1-8
Installation de l'arbre de transmission
Consulter la Figure 1-8 :
REMARQUE : Si l'on préfère, les protections avant peuvent
être montées en premier. Se référer à la rubrique « Montage
de l'équipement en option » à la page 30 pour les
instructions relatives aux dispositifs de protection avant.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
S'assurer que toutes les fourches d'arbre de transmission sont ferme-
ment fixées aux deux bouts. Une fourche lâche peut présenter un jeu
libre et laisser l'arbre de transmission tourner de manière incontrôlée,
ce qui endommagerait l'outil et pourrait blesser ou causer la mort de
toute personne à proximité.
IMPORTANT : L'arbre de transmission doit être lubrifié
avant la mise en service. Se référer à la rubrique
« Lubrification » à la page 57.
1.
Retirer le manchon protecteur en caoutchouc (n
d'entrée de boîte de transmission et le mettre au rebut.
2.
Détacher une extrémité des portes d'accès du carter de
protection de boîte de transmission (n
en les tournant.
3.
Retirer la goupille à bout pointu ou les boulons (n
rondelle(s) plate(s) (n
o
3) et l'écrou/les écrous (n
de l'extrémité du limiteur de couple à friction de l'arbre de
o
transmission (n
5).
4.
Faire glisser l'extrémité du limiteur de couple à friction de
l'arbre de transmission (n
transmission. S'assurer que l'embrayage de sécurité est
entièrement sur les cannelures de l'arbre.
5.
Fixer l'extrémité du limiteur de couple à friction de l'arbre de
transmission sur l'arbre d'entrée de boîte de transmission à
l'aide de la goupille à bout pointu ou des boulons (n
la rondelle/des rondelles plate(s) (n
o
écrous (n
2) retirés. Serrer la goupille à bout pointu ou les
o
boulons (n
1) au couple de 61 à 67 N·m (45 à 50 pi-lb).
6.
Pousser et tirer sur la fourche d'arbre de transmission pour
s'assurer qu'elle est solidement fixée à l'arbre de boîte de
transmission.
14
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
o
4) de l'arbre
o
6) et ouvrir les portes
o
1), la/les
o
2) actuels
o
5) sur l'arbre d'entrée de boîte de
o
1), de
o
3) et de l'écrou/des
7.
Tourner les portes d'accès (n
boîte de transmission pour les fermer et les enclencher en
position.
8.
Tourner le crochet d'entreposage d'arbre de transmission
vers le bas et placer l'arbre de transmission (n
crochet.
Attelage à trois points
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Un risque d'écrasement est présent pendant l'accouplement et le
désaccouplement de l'outil. Tenir les personnes et les animaux à
l'écart pendant la marche arrière jusqu'à l'outil ou la marche avant
pour s'éloigner de l'outil. Ne pas actionner les commandes hydrau-
liques pendant qu'une personne ou un animal se trouve directement
derrière le tracteur ou près de l'outil.
Ne pas embrayer la prise de force pendant l'accouplement ou le
désaccouplement de l'arbre de transmission ou lorsque quelqu'un
se tient près de l'arbre de transmission. Le corps ou les vêtements
d'une personne peuvent s'emmêler dans l'arbre de transmission.
Le carter de protection de l'arbre de prise de force du tracteur, les
carters de protection de l'arbre de transmission et les carters de
protection de l'arbre de boîte de transmission doivent être installés
et en bon état pour prévenir toute blessure ou la mort consécutive à
un emmêlement sur l'arbre de transmission et des pièces projetées
s'étant détachées de l'arbre de transmission.
Toujours débrayer la prise de force, régler la boîte de vitesses du
tracteur en position de stationnement ou engager le frein de station-
nement, couper le moteur, retirer la clé de contact et attendre que
toutes les pièces mobiles soient à l'arrêt complet avant de descendre
du tracteur.
Ne pas utiliser un adaptateur de prise de force. L'adaptateur aug-
mente la contrainte sur l'arbre de prise de force du tracteur, ce qui
peut endommager l'arbre de prise de force et l'arbre de transmis-
sion. Il annule également l'effet du carter de protection de prise de
force du tracteur.
Certains tracteurs comportent des vitesses de prise de force mul-
tiples. S'assurer que la prise de force du tracteur est réglée à la
vitesse de prise de force nominale de l'outil; sinon, un bris d'équi-
pement pourrait se produire. Se référer aux Spécifications et capa-
cités pour la vitesse nominale de prise de force.
S'assurer que toutes les fourches d'arbre de transmission sont fer-
mement fixées aux deux bouts. Une fourche lâche peut présenter un
jeu libre et laisser l'arbre de transmission tourner de manière
incontrôlée, ce qui endommagerait l'outil et pourrait blesser ou
causer la mort de toute personne à proximité.
IMPORTANT : Il se peut qu'un arbre de transmission sup-
plémentaire soit nécessaire si l'outil doit être attelé à diffé-
rents tracteurs ou si un dispositif d'attelage éclair est utilisé.
REMARQUE : Le dispositif d'attelage éclair Land Pride
peut être fixé au tracteur afin de permettre un raccordement
à trois points et un détachement rapides et faciles.
Consulter le concessionnaire Land Pride le plus proche
pour l'achat d'un dispositif d'attelage éclair.
o
6) du carter de protection de
o
5) dans le
