Section 1 : Montage et configuration

Section 1 : Montage et configuration
Exigences liées au tracteur
Poids et puissance
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
•
Ne pas utiliser un tracteur ni trop petit ni trop gros. Les petits trac-
teurs peuvent être poussés et renversés. Les gros tracteurs peuvent
endommager l'outil attelé.
•
Il pourrait être nécessaire d'ajouter une masse de lestage sur le
devant des tracteurs de poids léger avec un outil attaché à l'arrière
pour garder la maîtrise de la direction et prévenir des blessures
graves ou la mort. Consulter le Manuel d'utilisateur du tracteur
pour déterminer les bonnes masses nécessaires et connaître les
limites de poids maximales.
Le poids et la puissance du tracteur doivent permettre de contrô-
ler la débroussailleuse dans toutes les conditions d'utilisation.
Les tracteurs en dehors de la plage de puissance ne doivent pas
être utilisés.
Débroussailleuses RCF3096
À trois points . . . . . . . . . . . . . . . .37 à 82 kW (50 à 110 hp)
Semi-portée et tractée . . . . . . . . .30 à 82 kW (40 à 110 hp)
Débroussailleuses RCF3010 et RCFM3010
À trois points . . . . . . . . . . . . . . . .45 à 82 kW (60 à 110 hp)
Semi-portée et tractée . . . . . . . . .37 à 82 kW (50 à 110 hp)
Type et vitesse de prise de force
La vitesse de prise de force arrière et le type de cannelure du
tracteur doivent pouvoir correspondre à la vitesse de prise de
force et au type de cannelure de la débroussailleuse.
Débroussailleuses RCF3096 et RCF3010
Prise de force arrière, régime de 540 tr/min,
avec cannelure de 1 3/8 po – 6
Débroussailleuses RCFM3010
Prise de force arrière, régime de 1 000 tr/min,
avec cannelure de 1 3/8 po – 21
Attelage à trois points
Les bras à trois points inférieurs de l'attelage à trois points
doivent être stabilisés pour éviter les mouvements d'un côté à
l'autre. La plupart des tracteurs ont des blocs anti-oscillation
ou des chaînes réglables qui remplissent cette fonction. La
catégorie d'attelage dépend du modèle de débroussailleuse
utilisé.
RCF3096 (attelage de la catégorie I ou II)
RCF3010 et RCFM3010 (attelage de la catégorie II ou III)
Attelage tracté

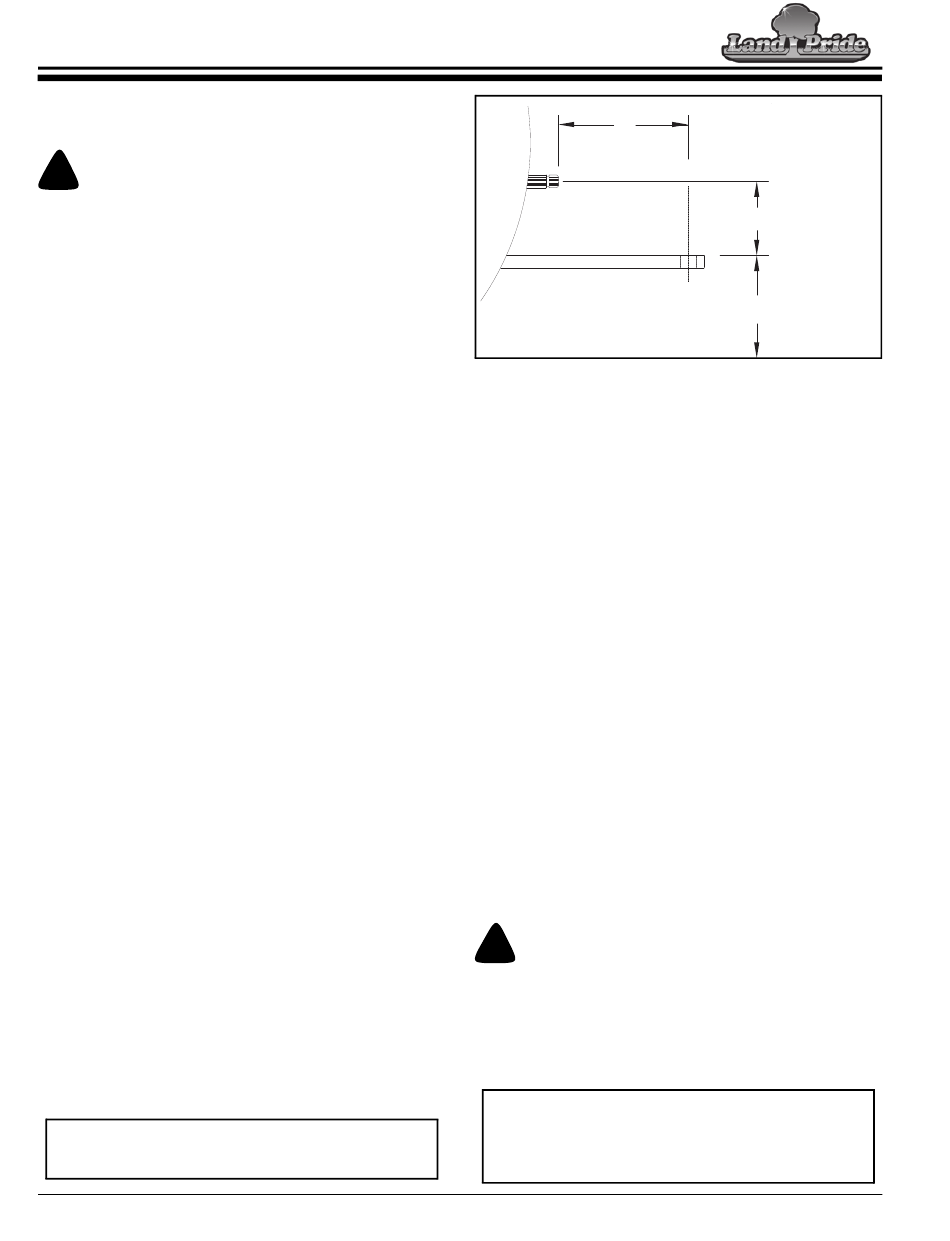

Consulter la Figure 1-1 :
Pour l'utilisation d'un attelage tracté, il est nécessaire que de
bonnes distances soient maintenues entre le centre du trou de la
goupille d'attelage de la barre de traction et le bout de l'arbre de
prise de force du tracteur (dimension « A ») et entre le dessus de
l'attelage de la barre de traction et le centre de l'arbre de prise de
force (dimension « B »).
« A » = 36 cm (14 po) pour 540 tr/min
« A » = 41 cm (16 po) pour 1 000 tr/min
« B » = 20 cm (8 po) pour 540 et 1 000 tr/min
IMPORTANT : Des dommages à la prise de force peuvent
se produire si les distances « A » et « B » ne sont pas
maintenues.
10
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
A
Prise de force du tracteur
Barre de traction
Niveau du sol
Distances de la prise de force à la barre de traction
Figure 1-1
Procédure d'arrêt du tracteur
Les procédures d'arrêt du tracteur suivantes sont appropriées.
Toujours suivre ces procédures avant de descendre du tracteur.
1. Réduire la vitesse du moteur du tracteur au ralenti.
2. Si la prise de force est embrayée, la débrayer.
3. Stationner le tracteur et l'outil sur une surface plane et solide.
4. Abaisser l'outil jusqu'au sol ou sur des blocs de maintien.
5. Régler la boîte de vitesses à la position de stationnement ou
engager le frein de stationnement du tracteur, couper le
moteur et retirer la clé de contact pour prévenir tout
démarrage non autorisé.
6. Relâcher toute la pression hydraulique des circuits
hydrauliques auxiliaires.
7. Attendre que tous les composants soient entièrement
immobiles avant de quitter le siège du conducteur.
8. Pour monter sur le tracteur ou en redescendre, utiliser les
marches, les poignées de maintien et les surfaces
antidérapantes.
Exigences liées au couple
Se reporter au « Tableau des couples de serrage » à la
page 66 afin de déterminer les couples de serrage appropriés
pour les boulons courants. Se référer aux « Couples de serrage
additionnels » au bas du tableau pour connaître les exceptions
aux couples de serrage habituels.
Préparations du concessionnaire
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Toujours stabiliser la débroussailleuse avec un pont roulant, une
fourche lève-palette ou tout autre dispositif de levage convenant à cette
fin avant de retirer les sacs de quincaillerie, les composants expédiés,
les bandes, les tirefonds ou les goupilles d'attelage. La débroussail-
leuse peut tomber brusquement et causer des blessures graves ou la
mort.
IMPORTANT : Les tiges de mise à niveau des débroussail-
leuses tractées sont longues et toucheront le sol en premier
à l'abaissement de la débroussailleuse au sol. Il est pré-
férable de les retirer avant de soulever la débroussailleuse
pour la sortir de la caisse d'expédition.
B
C
22273
