Section 1 : Montage et configuration

Installation de l'arbre de transmission

Consulter la Figure 1-15 :
REMARQUE : Si l'on préfère, les protections avant peuvent
être montées en premier. Se référer à la rubrique « Montage
de l'équipement en option » à la page 30 pour les
instructions relatives aux dispositifs de protection avant.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
S'assurer que toutes les fourches d'arbre de transmission sont ferme-
ment fixées aux deux bouts. Une fourche lâche peut présenter un jeu
libre et laisser l'arbre de transmission tourner de manière incontrôlée,
ce qui endommagerait l'outil et pourrait blesser ou causer la mort de
toute personne à proximité.
IMPORTANT : Les arbres de transmission doivent être
lubrifiés avant leur mise en service. Se référer à la rubrique
« Lubrification » à la page 57.
1. Retirer le manchon protecteur en caoutchouc (n
d'entrée de boîte de transmission et le mettre au rebut.
2. Détacher une extrémité des portes d'accès du carter de
protection de boîte de transmission (n
en les tournant.
3. Retirer la goupille à bout pointu ou les boulons (n
rondelle(s) (n o 3) et l'écrou/les écrous (n
limiteur de couple à friction de l'arbre de transmission (n
4. Faire glisser l'extrémité du limiteur de couple à friction de
l'arbre de transmission (n
transmission. S'assurer que l'embrayage de sécurité est
entièrement sur les cannelures de l'arbre.
5. Fixer l'extrémité du limiteur de couple à friction de l'arbre de
transmission sur l'arbre d'entrée de boîte de transmission à
l'aide de la goupille à bout pointu ou les boulons (n
o
rondelle(s) plate(s) (n 3) et l'écrou/les écrous (n
Serrer la goupille à bout pointu ou les boulons (n
limiteur de couple à friction au couple de 61 à 67 N·m
(45 à 50 pi-lb).
6. Pousser et tirer sur la fourche d'arbre de transmission pour
s'assurer qu'elle est solidement fixée à l'arbre de boîte de
transmission.
7. Tourner les portes d'accès du carter de protection de boîte
de transmission (n o 6) pour les fermer et les enclencher en
position.
20
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
o 4) de l'arbre
o 6) et ouvrir les portes
o 1), la/les
o 2) de l'extrémité du
o 5) sur l'arbre d'entrée de boîte de
o
1), la/les
o
2) actuels.
o 1) sur le
Installation de l'arbre de transmission de la débroussailleuse semi-portée
Attelage de la débroussailleuse
semi-portée
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
•
Un risque d'écrasement est présent pendant l'accouplement et le
désaccouplement de l'outil. Tenir les personnes et les animaux à
l'écart pendant la marche arrière jusqu'à l'outil ou la marche avant
pour s'éloigner de l'outil. Ne pas actionner les commandes hydrau-
liques pendant qu'une personne ou un animal se trouve directement
derrière le tracteur ou près de l'outil.
•
Tous les écrans protecteurs et les carters de protection doivent être
installés et en bon état de fonctionnement pendant l'utilisation de
l'outil.
•
Toujours débrayer la prise de force, régler la boîte de vitesses du
tracteur en position de stationnement ou engager le frein de station-
nement, couper le moteur, retirer la clé de contact et attendre que
toutes les pièces mobiles soient à l'arrêt complet avant de descendre
du tracteur.
•
Ne pas embrayer la prise de force pendant l'accouplement ou le
désaccouplement de l'arbre de transmission ou lorsque quelqu'un
se tient près de l'arbre de transmission. Le corps ou les vêtements
d'une personne peuvent s'emmêler dans l'arbre de transmission.
•
Certains tracteurs comportent des vitesses de prise de force mul-
tiples. S'assurer que la prise de force du tracteur est réglée à la
vitesse de prise de force nominale de l'outil; sinon, un bris d'équi-
pement pourrait se produire. Se référer aux Spécifications et capa-
cités pour la vitesse nominale de prise de force.
o
5).
•
Ne pas utiliser un adaptateur de prise de force. L'adaptateur aug-
mente la contrainte sur l'arbre de prise de force du tracteur, ce qui
peut endommager l'arbre de prise de force et l'arbre de transmis-
sion. Il annule également l'effet du carter de protection de prise de
force du tracteur.
IMPORTANT : Il se peut qu'un arbre de transmission sup-
plémentaire soit nécessaire si l'outil doit être attelé à diffé-
rents tracteurs ou si un dispositif d'attelage éclair est utilisé.
REMARQUE : Le dispositif d'attelage éclair Land Pride
peut être fixé au tracteur afin de permettre un raccordement
à trois points et un détachement rapides et faciles.
Consulter le concessionnaire Land Pride le plus proche
pour l'achat d'un dispositif d'attelage éclair.

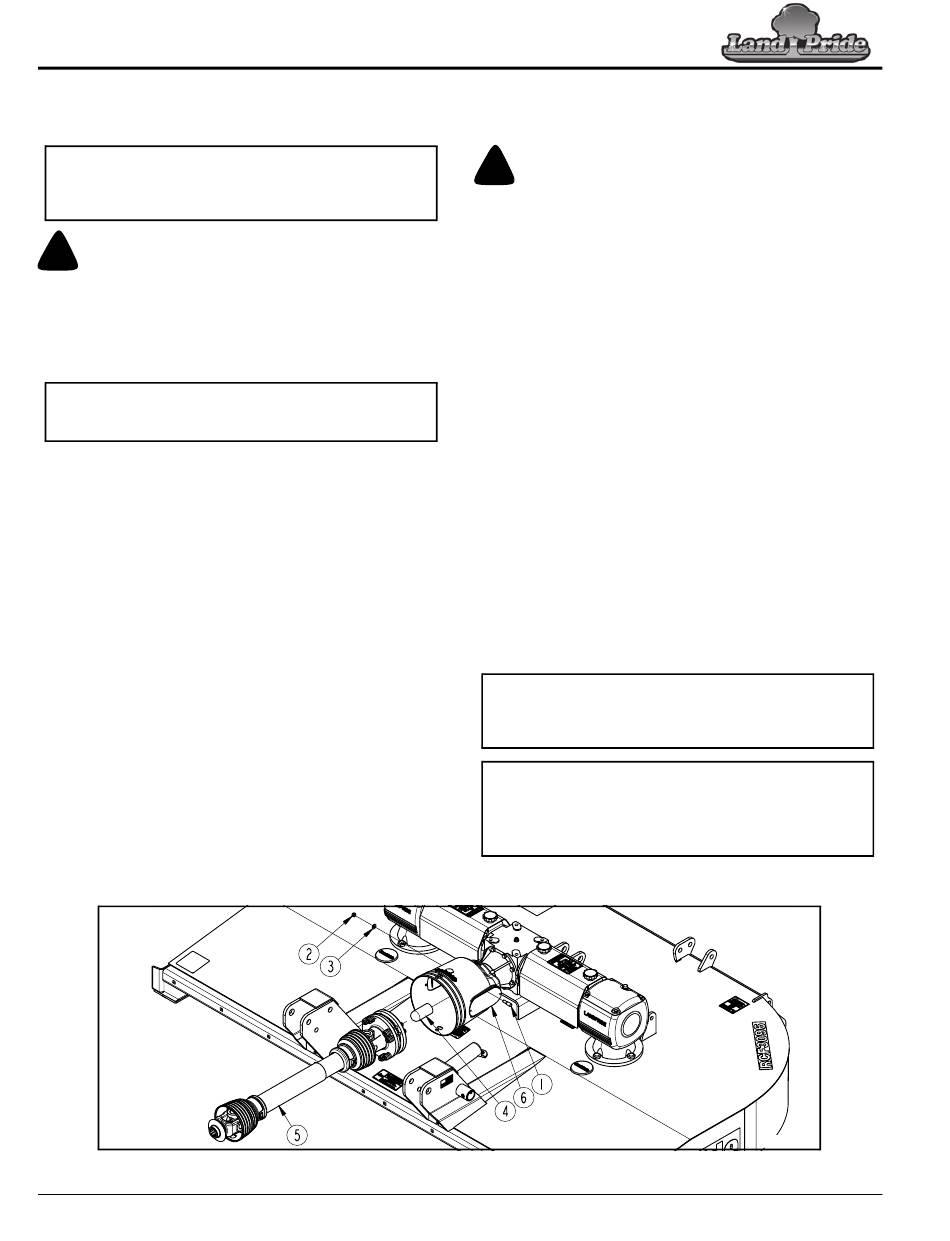

Figure 1-15
35045
