Section 1 : Montage et configuration
39673
Article N de pièce Description
o
1 805-485C GOUPILLE D' A TTELAGE C1-C2 10,18 L
2 805-088C GOUPILLE FENDUE, DIAMÈTRE DE FIL
DE 3/16
3 805-103C CHEVILLE D'ESSIEU DE 7/16 x 1 3/4
4 805-393C GOUPILLE ÉLASTIQUE
DE 7/16 x 1 3/8 PLAQUÉE
5 890-938C ADAPTATEUR DISPOSITIF D' A TTELAGE
ÉCLAIR CAT II INFÉRIEUR 3 PTS
Ajouter un trou de goupille d'attelage
de 1,11 cm (7/16 po) de diamètre.

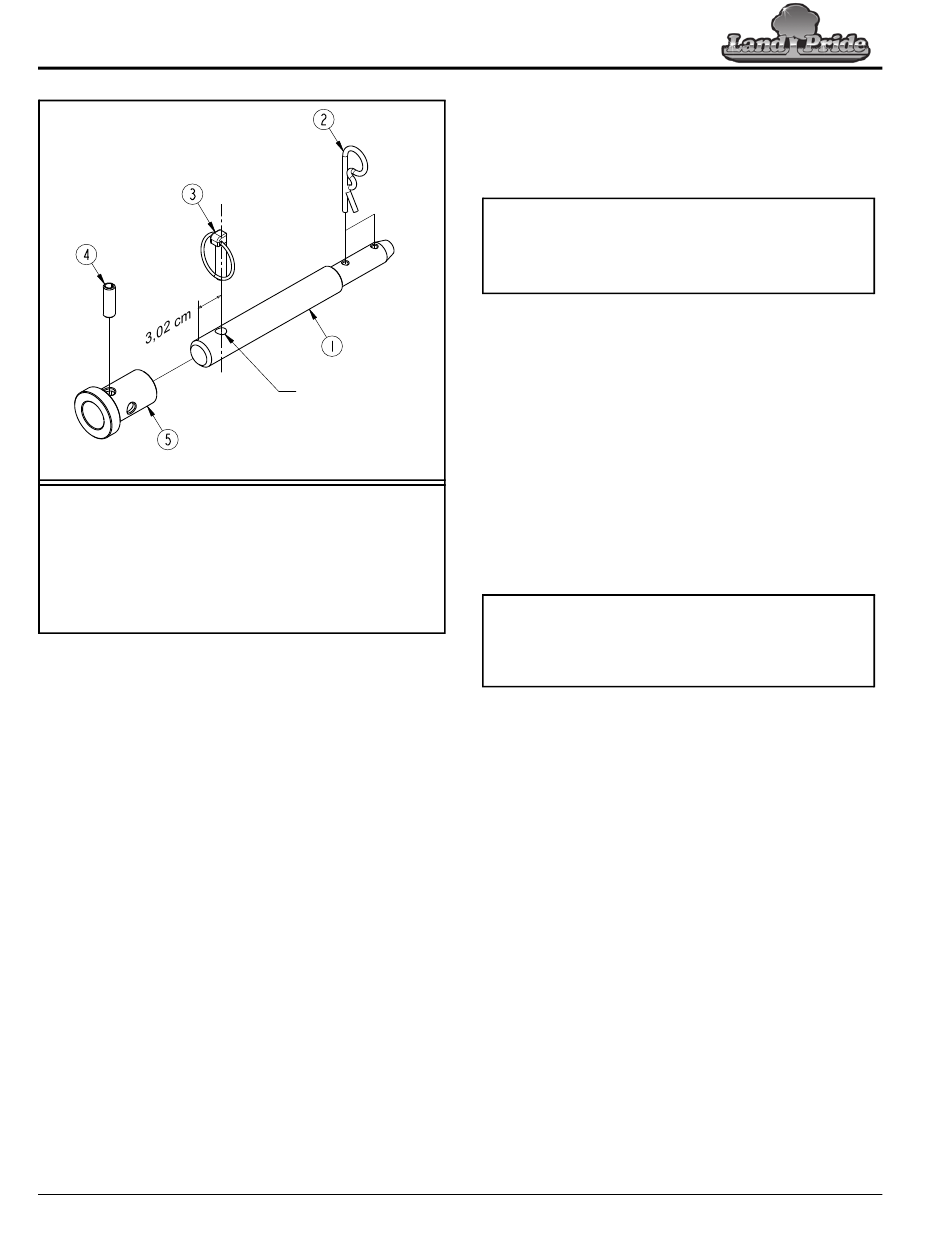

Figure 1-10
Modifier les goupilles d'attelage pour le
raccordement du dispositif d'attelage éclair
Modèle RCF3096 seulement :
Consulter la Figure 1-10 :
Si la bague d'adaptation (n o
d'attelage éclair de la catégorie II, percer un trou de 1,11 cm
(7/16 po) de diamètre à 3,02 cm (1 3/16 po) à partir de l'extrémité
de la goupille d'attelage, comme illustré, pour recevoir la goupille
o
élastique (n 4). S'assurer que le trou est droit et vertical et qu'il
traverse le centre du diamètre de la goupille d'attelage. Ce même
trou peut être utilisé pour fixer les bras à trois points inférieurs de
la catégorie II à l'extérieur des plaques d'attelage avec la cheville
d'essieu (n o 3).
16
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
PERCER UN
TROU DE 1,11 cm
DE DIAMÈTRE À
3,02 cm DU BOUT
DE LA GOUPILLE.
5) est utilisée avec le dispositif
Attelage à trois points au RCF(M)3010
Les instructions d'attelage suivantes concernent les débroussail-
leuses RCF(M)3010 avec ou sans tuyaux hydrauliques. Se
référer à la rubrique « Attelage à trois points au RCF(M)3096 »
à la page 15.
REMARQUE : Le dispositif d'attelage éclair Land Pride
peut être fixé au tracteur afin de permettre un raccordement
à trois points et un détachement rapides et faciles.
Consulter le concessionnaire Land Pride le plus proche
pour l'achat d'un dispositif d'attelage éclair.
1. S'assurer d'avoir lu et suivi toutes les alertes à la sécurité
ainsi que les remarques importantes énumérées à la
rubrique « Attelage à trois points » à la page 14 avant
de continuer.
2. Les débroussailleuses RCF(M)3010 sont équipées
d'attelages des catégories II et III. S'assurer que l'attelage
du tracteur est compatible avec celui de la débroussailleuse
rotative.
a. Tracteurs de la catégorie II : Les bras à trois points
inférieurs présentent des orifices de 2,86 cm (1 1/8 po)
de diamètre, tandis que le bras central supérieur
présente un orifice de 2,54 cm (1 po).
b. Tracteurs de la catégorie III : Les bras à trois points
inférieurs présentent des orifices de 3,65 cm (1 7/16 po)
de diamètre, tandis que le bras central supérieur
présente un orifice de 3,33 cm (1 5/16 po).
IMPORTANT : Les bras à trois points inférieurs du tracteur
doivent être stabilisés pour éviter les mouvements d'un côté
à l'autre. La plupart des tracteurs ont des blocs anti-
oscillation ou des chaînes réglables qui remplissent
cette fonction.
3. Poursuivre vers la page 17.
