Section 1 : Montage et configuration
Lire et bien comprendre le Manuel d'utilisateur de la débroussail-
leuse. Une bonne compréhension de son fonctionnement facili-
tera le montage et la configuration de la débroussailleuse.
Il est préférable de consulter la Liste de vérification de
montage avant de monter la débroussailleuse. Pour procéder
plus rapidement au montage et rendre le travail plus sécuritaire,
s'assurer de disposer de toutes les pièces et de l'équipement
nécessaire à la portée de la main.
Liste de vérification de montage
Vérifier
Emplacement des fixations et des goupilles.
REMARQUE : Toute la quincaillerie provenant
d'usine est installée là où elle sera utilisée. Si une
pièce est temporairement retirée pour des raisons
de montage, bien noter son emplacement. Garder
les pièces séparées.
S'assurer que les pièces sont utilisées au bon
endroit. Le double contrôle pendant le montage
réduit les risques de mal utiliser un boulon qui
pourrait être utile plus tard.
Tous les raccords de graissage sont en place et
lubrifiés.
Toutes les étiquettes de sécurité sont placées
correctement et elles sont lisibles. Les remplacer si
elles sont endommagées.
Gonfler les pneus à la pression d'air en lb/po2
requise. Serrer les boulons de roue au couple
approprié.
Les réflecteurs rouges et ambres sont bien placés
et visibles lorsque la débroussailleuse se trouve en
position de transport.
S'assurer qu'il y ait au moins deux personnes sur
place lors du montage de la débroussailleuse.
Préparer un chariot élévateur à fourche ou un
chargeur muni de chaînes et de supports de
sécurité appropriés à la tâche de montage.
Bouchon à évents et jauge de la boîte
de transmission
IMPORTANT : Les boîtes de transmission sont expédiées
avec un bouchon fermement installé pour prévenir toute
fuite d'huile pendant la livraison et la manutention. Le bou-
chon ferme sur le dessus de la boîte de transmission doit
être remplacé par une jauge d'huile ventilée avant de faire
fonctionner l'outil.

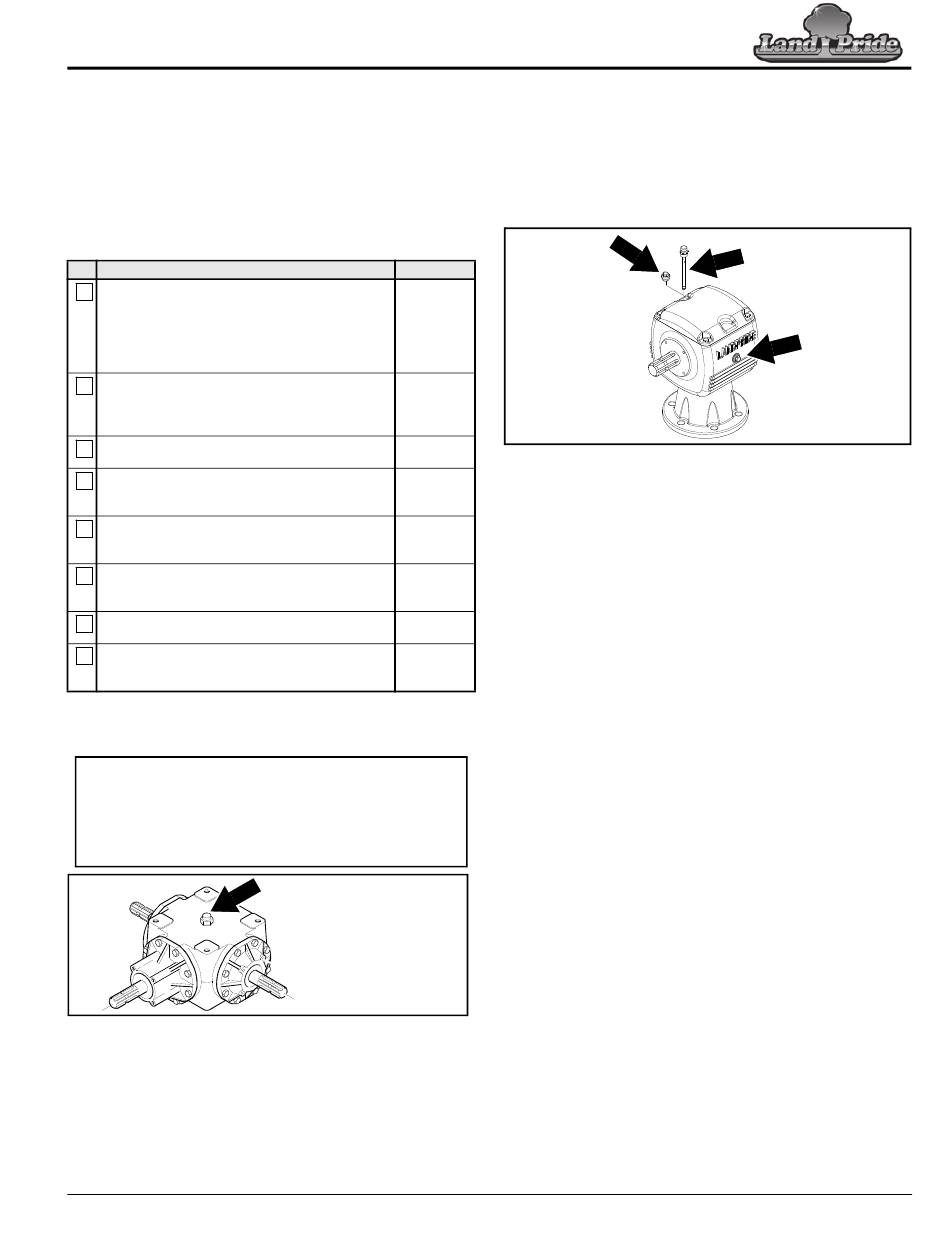

Figure 1-2
Installation du bouchon à évents
Consulter la Figure 1-2 :
Un bouchon à évents accompagne le Manuel d'utilisateur dans
son emballage lors de l'expédition. Enlever le bouchon plein tem-
poraire du haut de la boîte de transmission et le remplacer par le
bouchon à évents de 0,95 cm (3/8 po) inclus. Consulter le
concessionnaire Land Pride le plus proche si le bouchon à
évents est manquant.
1 février 2025
Référence
Manuel
d'utilisateur
et Manuel
des pièces
Manuel
d'utilisateur
Section 4,
Page 57
Page 4
Section 9,
Page 66
Page 4
Manuel
d'utilisateur
Manuel
d'utilisateur
Retirer le bouchon plein de la
boîte de transmission de
0,95 cm (3/8 po) et installer le
bouchon à évents.
NE PAS REMPLIR
EXCESSIVEMENT !
22320
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
Installation de la jauge avec mise à l'air libre
Consulter la Figure 1-3 :
Des jauges avec mise à l'air libre accompagnent le Manuel d'utili-
sateur dans son emballage lors de l'expédition. Consulter le
concessionnaire Land Pride le plus proche si la jauge est man-
quante. Enlever le bouchon du tuyau temporaire du haut de chaque
boîte de transmission et le remplacer par les jauges fournies.
Retirer le
bouchon
du tuyau.
30216
Figure 1-3
Pour commencer
Les débroussailleuses de la série RCF30 peuvent être achetées
avec un attelage à trois points, un attelage semi-porté ou un
attelage tracté.
Débroussailleuse rotative à trois points
Consulter l'illustration sur la couverture du manuel :
La débroussailleuse rotative à trois points est attelée aux bras à
trois points inférieurs et au bras central supérieur du tracteur. Les
bras à trois points inférieurs sont réglés hydrauliquement à la
hauteur de coupe. La hauteur des roues arrière est réglée
manuellement ou hydrauliquement selon la configuration de la
débroussailleuse. Les roues arrière doivent être réglées de
manière à ce que les lames de coupe soient légèrement plus
hautes à l'arrière qu'à l'avant. Les instructions de la rubrique
« Montage et configuration de la débroussailleuse à trois
points » sont décrites à partir de la page 12.
Débroussailleuse rotative semi-portée
Consulter l'illustration sur la couverture :
La débroussailleuse semi-portée est attelée aux bras à trois
points inférieurs du tracteur et peut flotter plus librement sur les
terrains accidentés que la débroussailleuse à trois points. Les
bras à trois points inférieurs sont réglés hydrauliquement à la
hauteur de coupe. Les roues arrière sont réglées manuellement
avec un cric à cliquet ou hydrauliquement de manière à ce que
les lames de coupe soient légèrement plus hautes à l'arrière qu'à
l'avant. Les instructions de la rubrique « Montage et configura-
tion de la débroussailleuse semi-portée » sont décrites à par-
tir de la page 18.
Débroussailleuse rotative tractée
Consulter l'illustration sur la couverture :
La débroussailleuse tractée est attelée à la barre de traction du
tracteur. La hauteur de coupe est contrôlée par un vérin hydrau-
lique ou un cric à cliquet. Les tiges de mise à niveau permettent
de maintenir l'arrière de la débroussailleuse légèrement plus
haut que l'avant. Les instructions de la rubrique « Montage et
configuration de la débroussailleuse tractée » sont décrites à
partir de la page 23.
Installer la jauge
avec mise à l'air
libre.
Bouchon de
niveau d'huile
NE PAS REMPLIR
EXCESSIVEMENT !
11
