Alignement de l'angle de la béquille
de stationnement
Consulter la Figure 3-1 :
L'angle de la fixation de la béquille devrait être réglé de manière
à positionner la béquille de stationnement verticalement
lorsqu'elle soutient l'attelage de la débroussailleuse. Cet angle
variera en fonction du nombre et de la taille des entretoises de
commande de course sur la tige de vérin de levage.
REMARQUE : Si la débroussailleuse n'est pas bien
attelée à un tracteur, des blocs de maintien devraient être
placés sous les patins près de l'avant pour supporter la
débroussailleuse pendant que la béquille de
stationnement est alignée verticalement.
REMARQUE : Se référer à l'étiquette (n
instructions ci-dessous pour l'alignement de la béquille et
les instructions relatives au couple de serrage.
1. Une fois la débroussailleuse attelée à un tracteur, abaisser
la débroussailleuse à la hauteur d'entreposage.
2. Arrêter le tracteur correctement avant d'en descendre. Se
référer à la rubrique « Procédure d'arrêt du tracteur » à la
page 10.
3. Installer la béquille de stationnement (n
rubrique « Montage de la béquille de stationnement » à
la page 24. Vérifier l'angle de la béquille. Si l'angle de la
béquille est vertical, passer à l'étape 9; au cas contraire,
passer à l'étape 4 ci-dessous.
4. Enlever l'écrou hexagonal (n
o
(n 5) et le boulon de carrosserie (n
5. Desserrer l'écrou hexagonal de 1 po (n
6. Tourner la fixation de la béquille (n
béquille aussi près de la verticale que possible.
7. Remplacer le boulon de carrosserie GR5 de 1/2 po –
13 x 1 1/2 po (n o 2) et le bloquer à l'aide d'une rondelle de
blocage (n o 5) et d'un écrou hexagonal (n
hexagonal au couple approprié.
8. Serrer l'écrou hexagonal de 1 po (n
(645 pi-lb).
9. Si la débroussailleuse doit être déplacée, passer à
l'étape 10. Pour désaccoupler la débroussailleuse, se
référer à la rubrique « Désaccouplement des
débroussailleuses tractées » à la page 47 pour les
instructions détaillées.
10. Si la débroussailleuse doit être déplacée, retirer la béquille
de stationnement (n o 7) du cadre d'attelage et la relier à la
base d'entreposage de l'aile gauche. S'assurer que la base
de la béquille de stationnement est au même niveau ou plus
basse que la tête, surtout après que les ailes sont pliées.
Consulter l'image de couverture pour le positionnement
approprié.
1 février 2025
o
6) et aux
o 7). Se référer à la
o
3), la rondelle de blocage
o
2).
o 4). Ne pas retirer.
o 1) afin d'aligner la
o 3). Serrer l'écrou
o 4) à 875 N·m
Débroussailleuses rotatives RCF3096, RCF3010 et RCFM3010 326-566M-FRC
70153

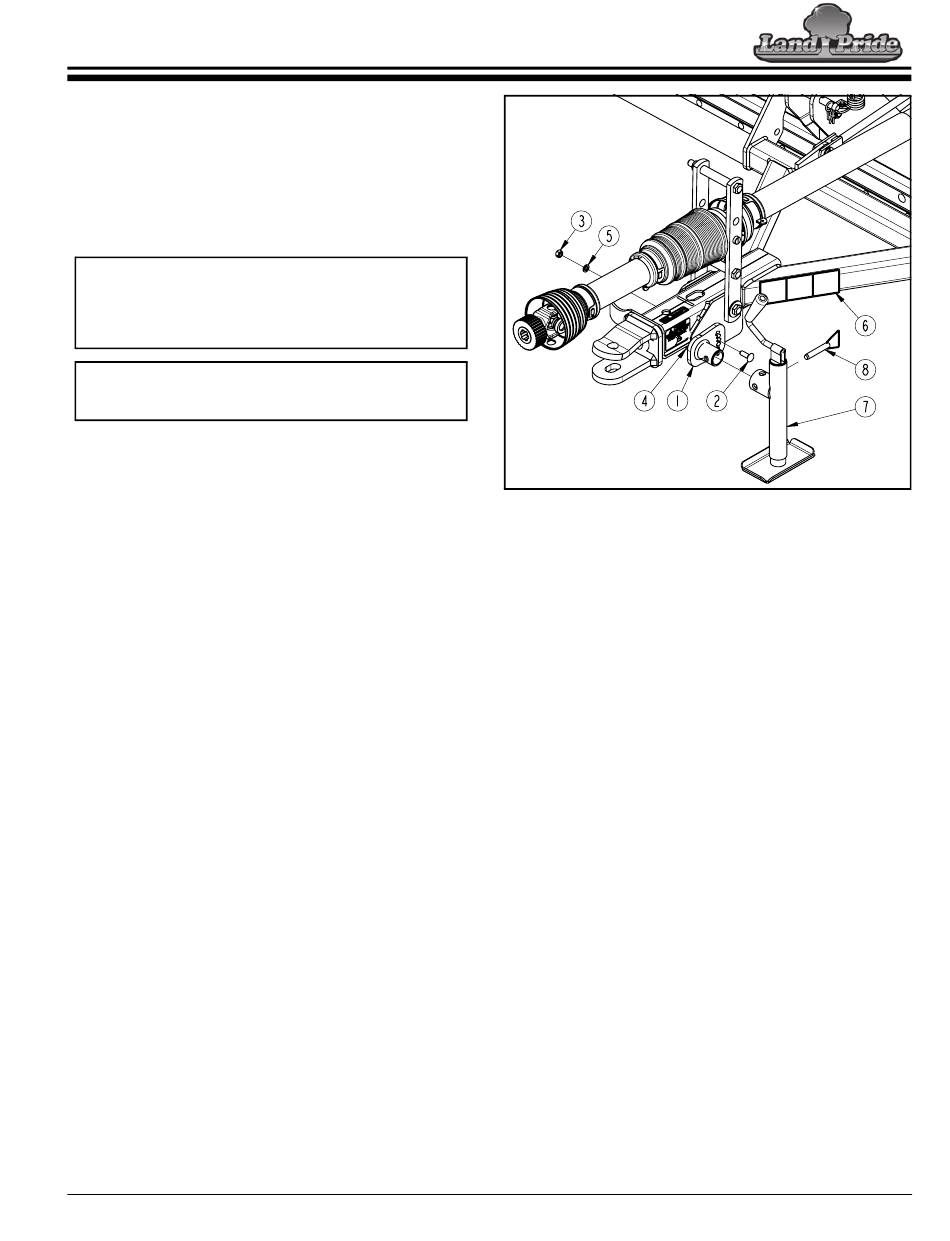

Alignement de l'angle de la béquille de stationnement
