Section 3 : Réglages
Section 3 : Réglages
78844
Niveau
Mise de niveau du râteau

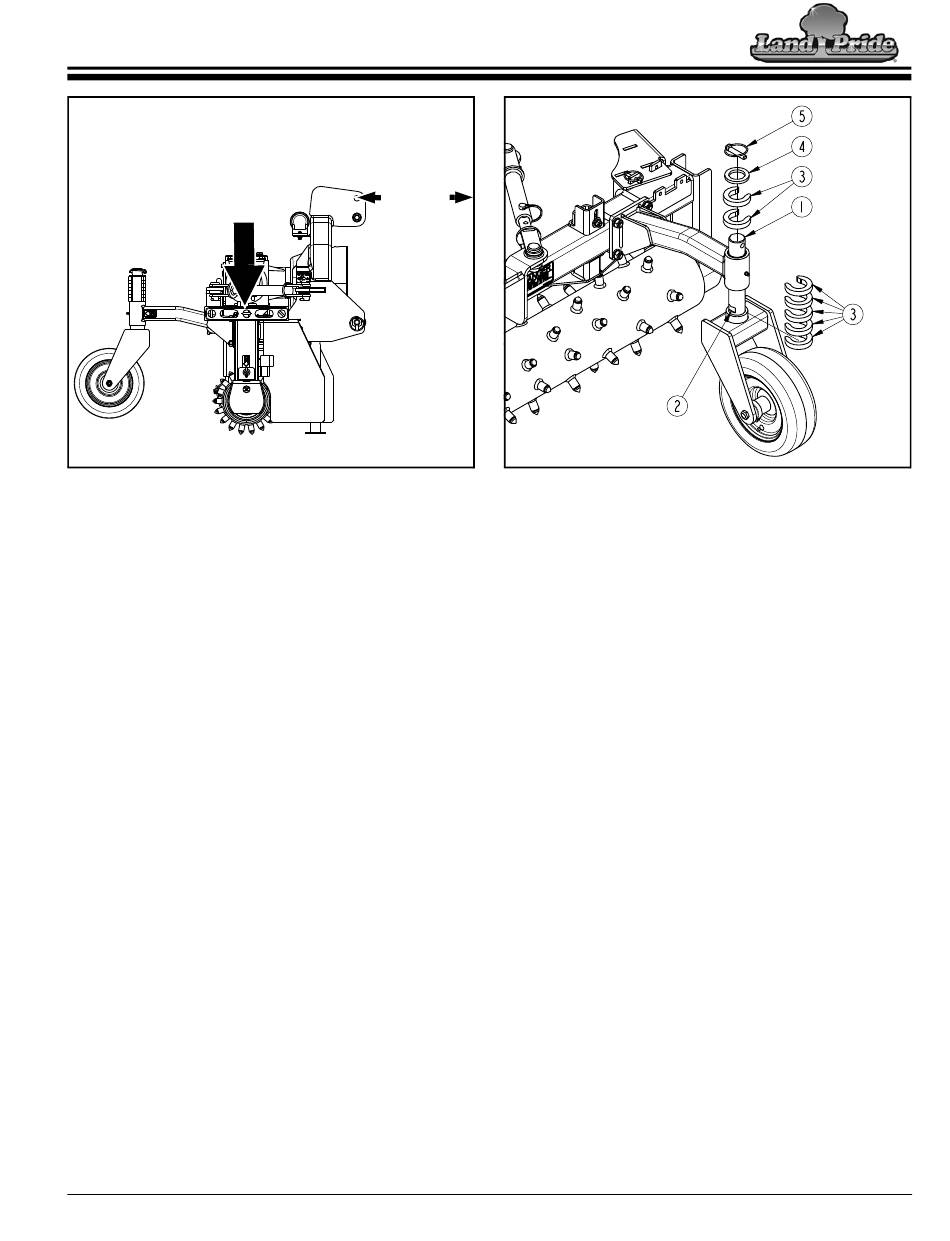

Figure 3-1
Mise de niveau du râteau d'un côté
à l'autre
Consulter la Figure 1-2 à la page 13 :
1.
Régler manuellement l'un des bras inférieurs de l'attelage
à 3 points vers le haut ou le bas afin de mettre le râteau mo-
torisé de niveau d'un côté à l'autre. Consulter le Manuel
d'utilisateur du tracteur pour obtenir des instructions détail-
lées sur le réglage des bras de levage inférieurs vers le haut
et vers le bas.
Mise de niveau du râteau de l'avant vers
l'arrière
Consulter la Figure 3-1 :
S'assurer que le râteau est de niveau d'un côté à l'autre avant de
le mettre de niveau de l'avant vers l'arrière. Il est important que
le râteau soit mis de niveau après avoir réglé les roues de jauge
vers le haut ou vers le bas.
1.
Au moyen du levier de commande du tracteur, relever le rou-
leau de 25 à 50 mm (1 à 2 po) au-dessus du sol.
2.
Sans changer la hauteur de levage de l'attelage à 3 points,
arrêter le tracteur en se référant à la rubrique « Procédure
d'arrêt du tracteur » à la page 11.
3.
Allonger ou raccourcir le bras central de l'attelage à 3 points
pour mettre le râteau de niveau de l'avant vers l'arrière.
a. Rallonger le bras central de l'attelage à 3 points pour le-
ver l'avant du râteau.
b. Raccourcir le bras central de l'attelage à 3 points pour
lever l'arrière du râteau.
4.
Une fois que le râteau est de niveau, passer à la rubrique
« Réglage de la profondeur de la roue de jauge » sur
cette page.
6 août 2024
Table des matières
78843
Bras
central de
l'attelage
à 3 points
Réglage de la profondeur de la roue
de jauge
Consulter la Figure 3-2 :
Les roues de jauge de type roulette contrôlent la hauteur du rou-
leau pendant le fonctionnement sur le terrain. Déplacer les roues
de jauge vers le haut ou le bas pour régler la profondeur de tra-
vail. Ne pas utiliser le tracteur pour contrôler la hauteur du rou-
leau. Vérifier que le râteau est de niveau avant de régler la
profondeur des roues de jauge. Se référer à la rubrique « Mise
de niveau du râteau de l'avant vers l'arrière » sur cette page.
1.
Retirer la cheville d'essieu (n
2.
Faire pivoter l'extrémité ouverte des entretoises inférieures
(n
o
3) pour l'aligner sur l'encoche (n
Augmentation de la profondeur utile
Retirer le nombre désiré d'entretoises inférieures (n
sous le bras de support et en ajouter à l'axe de la roue de
jauge (n
Diminution de la profondeur utile
Retirer le nombre désiré d'entretoises supérieures (n
dessus du bras de support et les ajouter à l'encoche (n
en dessous du bras de support.
3.
Remplacer la rondelle (n
4.
Répéter les étapes 1 à 3 ci-dessus pour l'autre côté.
Réglage de la profondeur
Figure 3-2
o
5) et la rondelle (n
o
1) au-dessus du bras de support.
o
4) et la cheville d'essieu (n
Râteaux motorisés PR1048 et PR1060 314-299M-FRC
o
4).
o
2).
o
3)
o
3) du
o
2)
o
5).
21
