Section 5 : Entretien et lubrification

Arbres de transmission

Avant chaque utilisation, vérifier que tous les carters de protec-
tion et les arbres de transmission sont présents, en bon état et
bien installés. Remplacer les carters de protection et les arbres
de transmission au besoin. Commander uniquement des pièces
d'origine Land Pride du concessionnaire Land Pride local.
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Le carter de protection de l'arbre de prise de force du tracteur, les
carters de protection de l'arbre de transmission et les carters de
protection de l'arbre de la boîte de transmission doivent être installés
et en bon état pour éviter tout emmêlement sur l'arbre de
transmission et toute projection d'objets par l'arbre de transmission.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Ne pas actionner un arbre de transmission brisé ou déformé. Un tel
arbre de transmission peut se fractionner pendant une rotation à
haute vitesse. Toujours mettre l'outil hors service jusqu'à ce que
l'arbre de transmission endommagé puisse être réparé ou remplacé.
Arbres de transmission à limiteurs
de couple à friction
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
•
Toujours se référer à la rubrique « Procédure d'arrêt du tracteur »
fournie dans le présent manuel avant de descendre du tracteur.
•
Un limiteur de couple à friction ayant été en usage ou ayant glissé
pendant aussi peu que deux ou trois secondes lors du rodage peut
être trop chaud au toucher. Laisser refroidir un embrayage à fric-
tion chaud avant d'y effectuer des travaux.
IMPORTANT : Avant la mise en marche initiale et après dix
jours d'immobilisation, glisser les disques d'embrayage pour
en retirer l'oxydation et l'humidité. L'humidité permet aux
disques de glisser facilement. L'oxydation peut empêcher le
disque de glisser, ce qui endommage l'arbre de transmission.
Ce dommage n'est PAS couvert par la garantie.
Les composants d'entraînement sont protégés des charges de
choc par un limiteur de couple à friction. L'embrayage doit pou-
voir glisser pendant le fonctionnement.
Les limiteurs de couple à friction doivent subir un « rodage »
avant la première utilisation et après de longues périodes
d'immobilisation afin de retirer toute oxydation pouvant s'être
accumulée sur les surfaces de friction. Répéter les instructions
de « rodage » au début de chaque saison et lorsque l'humidité
ou la condensation s'installe sur les plaques de friction internes.

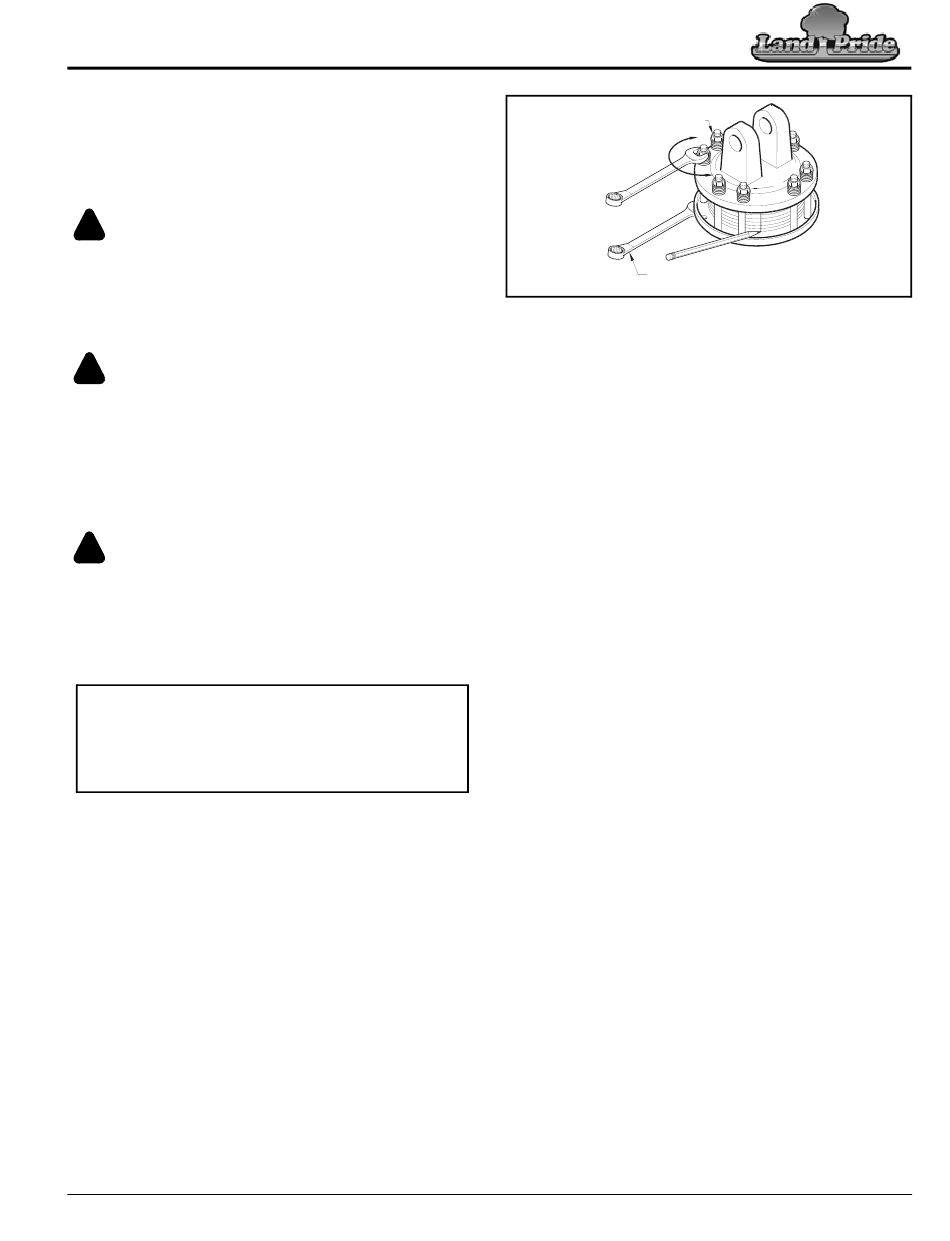

Consulter la Figure 5-13 :
1. À l'aide d'un crayon ou autre marqueur, tracer une ligne sur
les bords exposés des plaques et des disques d'embrayage.
2. Desserrer soigneusement chacun des huit écrous de cou-
pelle d'appui du ressort de deux révolutions exactement. Il
faudra tenir l'extrémité hexagonale du boulon de retenue afin
de compter le nombre exact de révolutions.
3. S'assurer que la zone est libre de tout spectateur et que
l'appareil peut fonctionner en toute sécurité.
14 mai 2021
Table des matières
4. Faire démarrer le tracteur et embrayer la prise de force
pendant deux ou trois secondes pour permettre aux faces
de l'embrayage de glisser. Débrayer et embrayer à nou-
veau la prise de force pendant deux ou trois secondes.
Débrayer la prise de force, arrêter le tracteur et retirer la
clé. Attendre que tous les composants soient entièrement
immobiles avant de descendre du tracteur.
5. Inspecter l'embrayage et s'assurer que les marques tra-
cées sur les disques d'embrayage ont changé de position.
Le glissement ne s'est pas produit si l'une des deux
marques sur le disque d'embrayage et sur la plaque est
toujours alignée. Un embrayage qui ne glisse pas doit être
démonté pour séparer les plaques du disque d'embrayage.
Se référer à la rubrique « Démontage, inspection et mon-
tage de l'embrayage » ci-après.
6. Serrer chacun des huit écrous de coupelle d'appui du res-
sort sur le carter d'embrayage de deux révolutions exacte-
ment afin de restaurer la pression de réglage initiale de
l'embrayage.
7. Laisser refroidir l'embrayage à la température ambiante
avant de le remettre en marche. L'embrayage est mainte-
nant prêt à l'emploi.
8. Vérifier l'embrayage pendant la première heure de fonc-
tionnement et régulièrement toutes les semaines.
Un ensemble supplémentaire de marques tracées peut
être ajouté afin de contrôler le glissement. Consulter la
Figure 5-15 pour régler la longueur du ressort.
Débroussailleuse rotative RC(M)5014 de la série 2 (n
ÉCROUS DE COUPELLE
D'APPUI DU RESSORT
MAINTENIR CETTE CLÉ IMMOBILE
TOUT EN TOURNANT LA CLÉ DU DESSUS.
Rodage de l'embrayage
Figure 5-13
o
de série 1316091+) 334-713M-FRC
13693
