Section 2 : Réglages
Mise de niveau du plateau de coupe latéral
Consulter la Figure 2-5 :
La section de l'aile devra être ajustée si le dessus du plateau de
coupe latéral n'est pas au même niveau que le dessus du pla-
teau de coupe central lorsque l'aile est dépliée.
1. Faire démarrer le tracteur et abaisser l'aile. Se référer à la
rubrique « Configuration sur le terrain » à la page 34 pour
obtenir des instructions détaillées sur la façon d'abaisser
l'aile.
2. Avancer la débroussailleuse tout droit sur 1,8 à 3 m (6 à
10 pi) afin de permettre aux roues de l'aile extérieures de
s'aligner correctement.
3. Vérifier le dessus du plateau de coupe latéral à l'aide d'un
niveau à bulle pour s'assurer qu'il est au même niveau que le
dessus du plateau de coupe central. Si le bord extérieur du
plateau de coupe latéral est plus haut ou plus bas que le pla-
teau de coupe central, cette aile doit être mise de niveau de
la façon suivante :
a. Si le bord de l'aile extérieur est plus haut que le pla-
teau de coupe central, desserrer le contre-écrou
o
(n 1) et serrer le tendeur (n
le réduire afin d'abaisser le bord extérieur de l'aile
jusqu'à ce que l'aile soit au niveau du plateau de coupe
central. Une fois l'aile mise de niveau, serrer le contre-
écrou (n o 1) au couple approprié.
b. Si le bord de l'aile extérieur est plus bas que le plateau
de coupe central, desserrer le contre-écrou (n
desserrer le tendeur (n
le bord extérieur de l'aile jusqu'à ce que l'aile soit au
niveau du plateau de coupe central. Une fois l'aile mise de
niveau, serrer le contre-écrou (n
70447

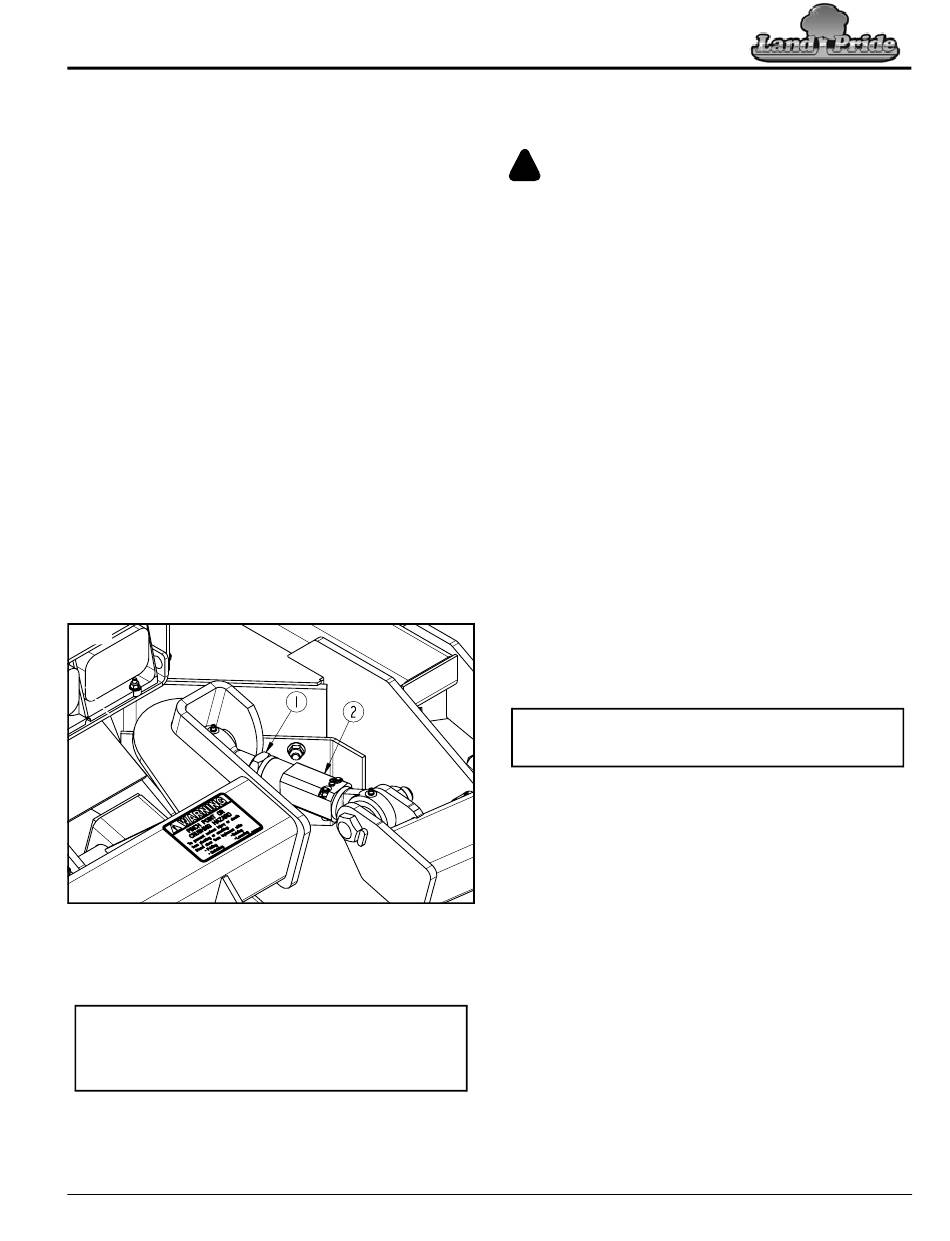

Mise de niveau des plateaux de coupe latéraux
Figure 2-5
Réglage de la hauteur de coupe
du plateau de coupe
REMARQUE : Effectuer tous les réglages de la hauteur de
coupe sur le terrain en se servant de la hauteur de l'herbe
ou de la matière coupée comme repère. Ne pas mesurer la
hauteur de la lame au-dessus du sol, car la hauteur de la
lame non utilisée sera différente de celle de la lame utilisée.
Consulter la Figure 2-4 à la page 28 :
1. Sur le site de coupe, déplier l'aile et relever complètement
le plateau de coupe central à l'aide du vérin de levage.
14 mai 2021
Table des matières
o
2) dans le sens horaire pour
o
1) et
o 2) pour l'allonger afin d'abaisser
o 1) au couple approprié.
Débroussailleuse rotative RC(M)5014 de la série 2 (n
2. Sans relâcher le système hydraulique, arrêter le tracteur
correctement avant d'en descendre. Se référer à la
rubrique « Procédure d'arrêt du tracteur » à la page 15.
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Se tenir éloigné du dessous de la débroussailleuse et éviter de se
placer directement derrière les pneus de transport. La
débroussailleuse pourrait subitement chuter, les plateaux de coupe se
rabaisser et les pneus rouler en marche arrière.
3. Retirer toutes les entretoises de commande de course
(n o 5) du vérin hydraulique central (n
niveau de la ligne de séparation. Ranger les entretoises
dans un endroit où elles pourront être récupérées.
4. Faire démarrer le tracteur et engager les lames. Se référer
à la rubrique « Engagement des lames » à la page 35
pour des instructions détaillées.
5. À l'aide du levier de commande du tracteur, régler la
débroussailleuse à la hauteur de coupe désirée et avancer
ensuite d'environ 6 à 15 m (20 à 50 pi).
6. Sans relâcher le système hydraulique, arrêter le tracteur
correctement avant d'en descendre. Se référer à la
rubrique « Procédure d'arrêt du tracteur » à la page 15.
7. Mesurer la hauteur de l'herbe ou de la matière coupée. La
distance représente la hauteur de coupe. Si cette hauteur
est acceptable, passer à l'étape 8. Si cette hauteur n'est
pas acceptable, répéter les étapes 4 à 7 jusqu'à obtention
de la hauteur de coupe désirée.
8. Sélectionner la taille et le nombre d'entretoises de com-
mande de course requis (n
hydraulique central (n o
disponibles.
•
Deux entretoises de 2,54 cm (1 po)
•
Une entretoise de 3,2 cm (1 1/4 po)
•
Une entretoise de 3,8 cm (1 1/2 po)
•
Une entretoise de 4,4 cm (1 3/4 po)
REMARQUE : Le fait de retirer des entretoises réduit la
hauteur de coupe et l'ajout d'entretoises en augmente la
hauteur.
9. Retourner au tracteur et relever à nouveau la débroussail-
leuse rotative.
10. Arrêter le tracteur correctement avant d'en descendre,
sans abaisser la débroussailleuse. Se référer à la rubrique
« Procédure d'arrêt du tracteur » à la page 15.
11. Une fois le moteur du tracteur coupé et la clé de contact
retirée, installer les entretoises de commande de course
sélectionnées sur la tige de vérin de levage hydraulique
central.
12. Redémarrer le tracteur et abaisser la débroussailleuse
contre les entretoises de commande de course.
13. Vérifier à nouveau la hauteur de coupe en suivant les
étapes 4 à 7 ci-dessus. Au besoin, ajuster la taille et la
quantité d'entretoises de commande de course jusqu'à
l'obtention de la hauteur de coupe désirée.
14. Garder les autres entretoises avec le tracteur pour les
réglages sur le terrain.
o
de série 1316091+) 334-713M-FRC
o 1) en les séparant au
o
5) qui conviendront au vérin
1). Les entretoises suivantes sont
