Section 2 : Réglages
Mise de niveau des plateaux de coupe
central et latéral
Ces réglages devraient être effectués une fois la débroussail-
leuse attelée au tracteur qui fait fonctionner la débroussailleuse
ou à un tracteur dont la barre de traction est située à la même
hauteur.
Mise de niveau du plateau de coupe central
Consulter la Figure 2-3 et la Figure 2-4 à la page 36 :
1.
Lorsque la débroussailleuse est attelée à un tracteur,
débrayer la prise de force et stationner sur une surface de
niveau, solide. Régler le sélecteur de vitesses du tracteur
en mode de stationnement et engager le frein de
stationnement.
2.
En se servant du levage hydraulique, régler la hauteur du
plateau de coupe central de manière à ce que les patins
avant (n
o
10) soient 5 à 7,6 cm (2 à 3 po) au-dessus du sol.
3.
Attendre que les lames soient entièrement immobiles avant
de plier l'aile en position de transport.
4.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
5.
Fixer l'aile en position relevée à l'aide de la goupille de
transport. Se référer à la rubrique « Verrou de transport »
à la page 42.
IMPORTANT : Consulter la Figure 2-3. Dévisser les
écrous de réglage (n
o
4) rallongera les tiges de nivellement
et abaissera la partie avant de la débroussailleuse. Serrer
les écrous de réglage (n
o
lement et relèvera la partie avant de la débroussailleuse.
6.
Des charnières monopièce (n
côtés du plateau de coupe central. Mesurer la distance
entre la partie inférieure des charnières et le sol à l'avant et
à l'arrière. Les charnières doivent être à la même distance
du sol à l'arrière et à 2,54 cm (1 po) plus près du sol à
l'avant.
REMARQUE : La mesure de 2,54 cm (1 po) peut être aug-
mentée ou diminuée en fonction des conditions de coupe.
Si les charnières monopièce sont trop hautes à l'avant :
a. Retirer les goupilles fendues (n
b. Desserrer les écrous de réglage (n
égale pour abaisser la partie avant de la débroussail-
leuse jusqu'à ce que les deux charnières soient
inclinées de 2,54 cm (1 po) en avant par rapport à
l'arrière.
Si les charnières monopièce sont trop basses à l'avant :
a. Retirer les goupilles fendues (n
b. Serrer les écrous de réglage (n
pour abaisser la partie avant de la débroussailleuse
jusqu'à ce que les deux charnières soient inclinées de
2,54 cm (1 po) en avant par rapport à l'arrière.
7.
S'assurer que la valeur de la tension des tiges de nivelle-
ment de gauche et de droite est égale, puis réinstaller les
goupilles fendues (n
o
3). Plier un ou plusieurs pieds de
chaque goupille fendue afin d'éviter qu'elles ne tombent.
24 septembre 2020
Table des matières
4) raccourcira les tiges de nivel-
o
1) se trouvent sur les deux
o
3).
o
4) d'une valeur
o
3).
o
4) d'une valeur égale
Mise de niveau du plateau de coupe latéral
Consulter la Figure 2-5 :
La section latérale devra être ajustée si le bord extérieur du
dessus de l'aile n'est pas au même niveau que le dessus du
plateau de coupe central.
1.
Faire démarrer le tracteur et abaisser l'aile. Se référer à la
rubrique « Configuration sur le terrain » à la page 43
pour des instructions détaillées.
2.
Tirer la débroussailleuse tout droit sur 1,8 à 3 m (6 à 10 pi)
afin de permettre aux roues de s'aligner correctement.
3.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
4.
S'assurer que les dessus de l'aile sont de niveau. Si le
rebord extérieur du dessus d'aile est plus haut ou plus bas
que le plateau de coupe central, mettre de niveau cette aile
de la façon suivante :
a. Si le bord extérieur de l'aile est plus haut que le
plateau de coupe central, desserrer l'écrou de réglage
(n
o
9) pour abaisser le bord de l'aile extérieur jusqu'à ce
que l'aile soit de niveau. Une fois mise au niveau, serrer
l'écrou de réglage (n
b. Si le bord extérieur de l'aile est plus bas que le
plateau de coupe central, desserrer l'écrou de réglage
o
(n
8) de plusieurs tours et serrer l'écrou de réglage
o
(n
9) jusqu'à ce que l'aile soit de niveau. Une fois mise
au niveau, serrer l'écrou de réglage (n
approprié.
74316
Mise de niveau du plateau de coupe latéral
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
o
8) au couple approprié.
o
8) au couple

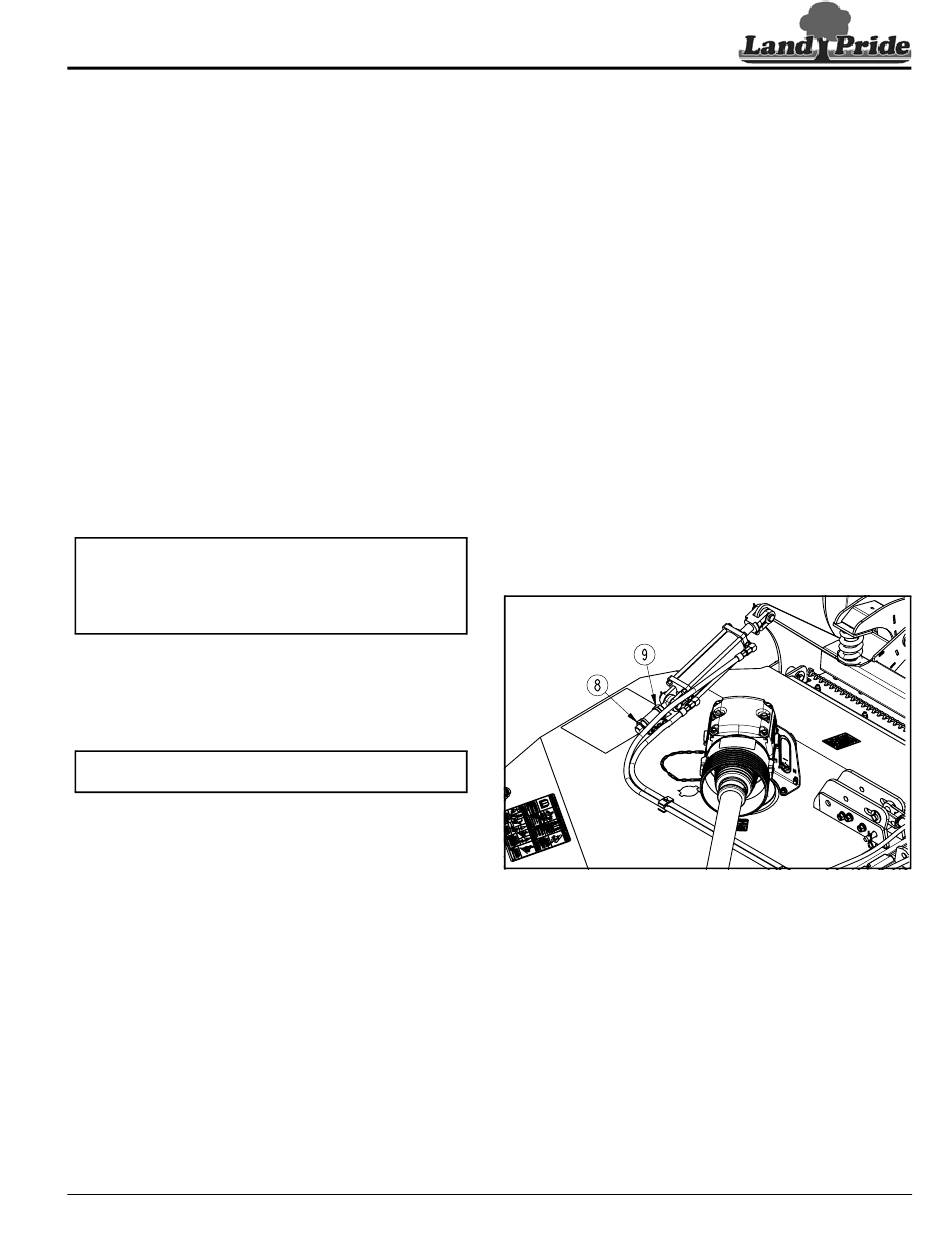

Figure 2-5
