Purge du système hydraulique
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Ne jamais retirer ou installer un vérin latéral articulé lorsque la tige de
vérin est rétractée et l'aile relevée. L'aile est instable sans son vérin
articulé et peut tomber brusquement. En outre, l'air emprisonné dans
un vérin neuf ou réparé fera chuter l'aile brusquement lorsque celle-ci
est abaissée. Ces situations peuvent rendre la débroussailleuse inutili-
sable et causer des blessures corporelles graves ou la mort.
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
S'assurer que les plateaux de coupe central et latéral sont abaissés
jusqu'au sol et que toute la pression hydraulique est relâchée avant de
déconnecter toute conduite ou tout raccord hydraulique pour purger
le système hydraulique.
Il pourrait s'avérer nécessaire de purger l'air emprisonné dans
le système hydraulique. Effectuer plusieurs fois un mouvement
d'aller-retour des vérins de levage de l'aile et du plateau de
coupe afin de purger l'air qu'ils contiennent et de déterminer si
le fonctionnement est lent. Purger l'air contenu dans tout vérin
qui continue de fonctionner lentement.
Purge du vérin articulé latéral
Consulter la Figure 1-29 :
1.
Abaisser le plateau de coupe central jusqu'à ce qu'il repose
sur les entretoises permutables (n
2.
Abaisser le plateau de coupe latéral jusqu'à ce qu'il repose
sur le sol.
3.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
4.
Desserrer légèrement le raccord du tuyau hydraulique (n
sur le vérin latéral (n
o
1) afin de laisser l'air s'échapper.
5.
Redémarrer le tracteur et activer lentement le levier de com-
mande du tracteur pour rétracter le vérin latéral (n
purger l'air emprisonné dans le système hydraulique.
6.
Une fois que l'air a été évacué du système hydraulique,
arrêter correctement le tracteur une fois de plus en se
référant à la rubrique « Procédure d'arrêt du tracteur »
à la page 40.
7.
Serrer le raccord du tuyau (n
24 septembre 2020
Table des matières
74406
Purge des vérins des plateaux de coupe latéral et central
o
5).
o
1) et pour
o
o
2) sur le vérin (n
1).

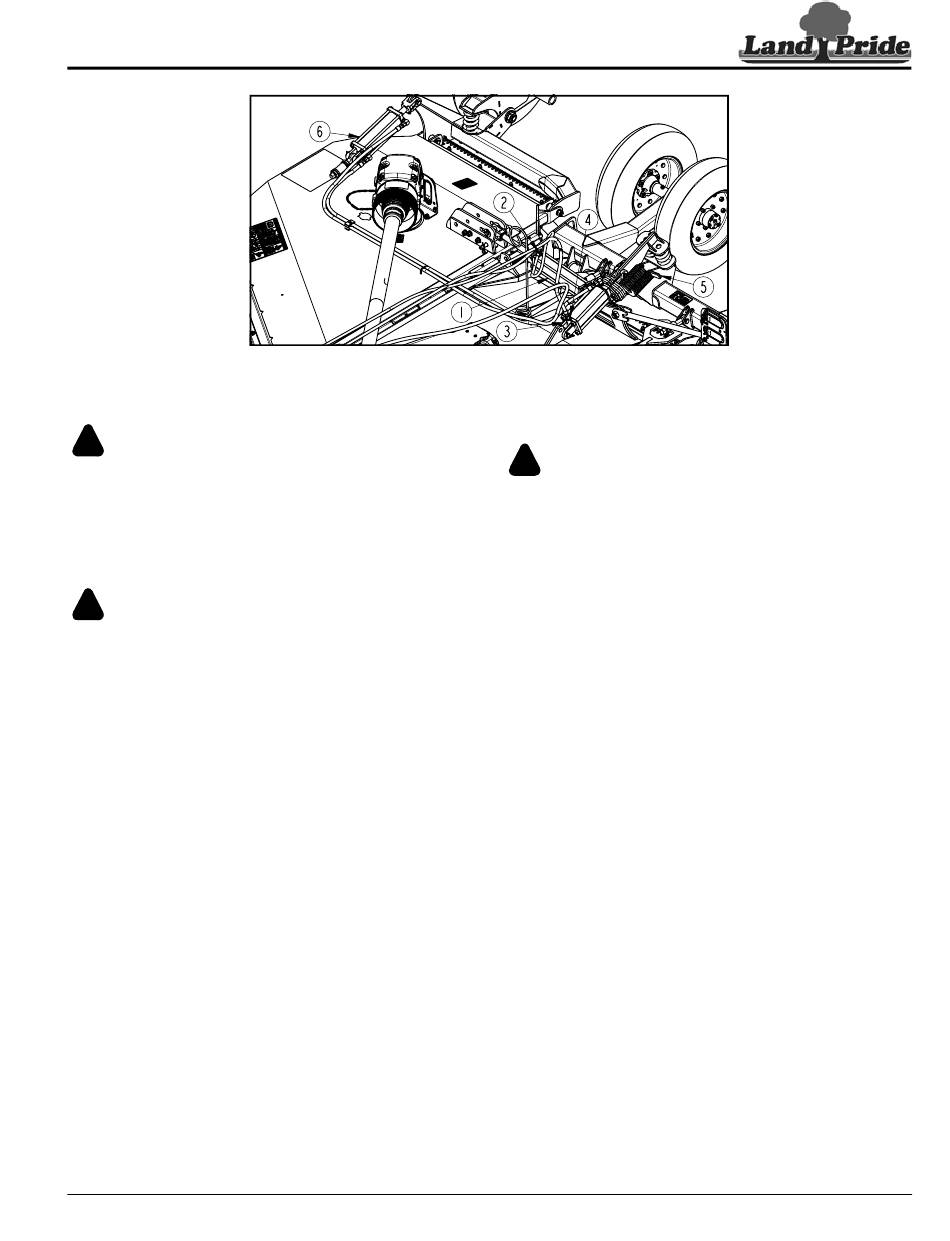

Figure 1-29
Vérins de levage du plateau de coupe
Consulter la Figure 1-29 :
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Se tenir éloigné du dessous de la débroussailleuse et éviter de se
placer directement derrière les pneus de transport. La débroussail-
leuse pourrait subitement chuter, les plateaux de coupe se rabaisser et
les pneus rouler en marche arrière.
1.
Déplacer le levier de commande du tracteur pour déployer
les vérins de levage hydraulique (n
jusqu'à ce que la pression contre les entretoises
permutables (n
2.
Sans relâcher la pression hydraulique, arrêter le tracteur
avant d'en descendre, en se référant à la rubrique
« Procédure d'arrêt du tracteur » à la page 40.
3.
Déplacer les entretoises permutables (n
fermée à la position ouverte comme illustré.
4.
Faire redémarrer le tracteur et rétracter le vérin de levage
du plateau de coupe central et le vérin de levage latéral
jusqu'à ce qu'ils soient complètement rétractés.
5.
Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
6.
Déplacer les leviers de commande du tracteur en
mouvement d'aller-retour pour relâcher toute la pression
hydraulique.
7.
Desserrer légèrement le raccord du tuyau hydraulique
(n
o
4) sur le vérin de levage du plateau de coupe (n
de laisser l'air s'échapper.
8.
Redémarrer le tracteur et activer lentement le dispositif de
levage de commande du tracteur pour déployer les vérins
de levage (n
o
3 et n
o
2)
dans le système hydraulique.
9.
Une fois que l'air a été évacué du système hydraulique,
arrêter correctement le tracteur avant d'en descendre en se
référant à la rubrique « Procédure d'arrêt du tracteur »
à la page 40.
10. Serrer le raccord du tuyau (n
plateau de coupe (n
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
o
o
3 et n
o
5) soit éliminée.
o
5) de la position
o
6) et pour purger l'air emprisonné
o
4) sur le vérin de levage du
o
3).
