Section 5 : Entretien et lubrification
IMPORTANT : Les lames de coupe doivent être rempla-
cées en paires assorties. Le fait de ne pas remplacer les
deux lames en même temps entraînera une condition de
déséquilibre qui contribuera au bris prématuré des roule-
ments sur le moyeu d'axe et créera des fissures
structurelles dans le boîtier de la débroussailleuse.
Retirer les lames de coupe et les affûter ou les remplacer
comme suit :
1.
Stabiliser le plateau de coupe en position relevée avec des
blocs de maintien fermes non constitués de béton avant
d'effectuer des travaux sur la partie inférieure de la
débroussailleuse.
2.
Arrêter le tracteur avant d'en descendre. Se référer à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
3.
Déconnecter l'arbre de transmission principal du tracteur.
Consulter la Figure 5-11 ou la Figure 5-12 :
4.
Retirer le bouchon en caoutchouc (n
cuvette (n
o
4) jusqu'à ce que le boulon de lame (n
aligné sur le trou d'accès (A).
5.
Dévisser le contre-écrou (n
débroussailleuse (n
o
10). Le boulon de lame (n
verrouillé et ne tournera pas librement.
6.
Les deux lames doivent être affûtées au même angle que
le bord tranchant original et doivent être remplacées ou
réparées au même moment afin de garantir un bon équi-
libre sur l'appareil de coupe. Les précautions suivantes
doivent être prises pendant l'affûtage des lames :
a. Ne pas retirer plus de matière que nécessaire.
b. Ne pas chauffer et frapper un bord tranchant.
c. Ne pas aiguiser les lames comme un fil de rasoir.
Laisser un bord tranchant émoussé d'environ 1,59 mm
(1/16 po) d'épaisseur.
d. Toujours aiguiser le bord tranchant de telle sorte que
l'extrémité de la lame reste carrée au niveau du bord
tranchant et non pas arrondie.
e. Ne pas affûter l'arrière de la lame.
f. Les deux lames devraient avoir le même poids avec
une différence de moins de 0,04 kg (1 1/2 oz). Les
lames de poids inégal entraîneront une vibration exces-
sive susceptible d'endommager les roulements de la
boîte de transmission et de créer des fissures
structurelles.
7.
Vérifier soigneusement les bords tranchants des lames
reliées à la rotation du support de lame afin de s'assurer
que les lames sont bien placées. Les lames de la débrous-
sailleuse doivent être installées de manière à ce que le
bord tranchant soit vers l'avant dans la rotation.
a. Le bord tranchant des lames des modèles RCB5710 et
RCBM5710 se déploiera en une rotation en sens
horaire. Consulter la Figure 5-9.
b. Le bord tranchant des lames des modèles RCBL5710
et RCBML5710 se déploiera en une rotation en sens
antihoraire. Consulter la Figure 5-10.
58
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
Table des matières
o
11). Tourner la
o
1) soit
o
3) pour retirer la lame de la
o
1) est
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Un contre-écrou qui a été retiré peut perdre ses propriétés de verrouil-
lage à filetage. La réutilisation d'un contre-écrou usé peut entraîner
une projection de lame. Toujours utiliser un nouveau contre-écrou en
installant des lames.
IMPORTANT : Examiner les boulons de lame et leurs
rondelles plates à la recherche d'usure excessive et les
remplacer au besoin.
8.
Insérer le boulon de lame (n
o
la cuvette (n
4) et la rondelle plate (n
l'aide d'un nouveau contre-écrou (n
couple de 610 N·m (450
9.
Remplacer le bouchon en caoutchouc (n
10. Reconnecter l'arbre de transmission principal sur la prise
de force du tracteur.
30247

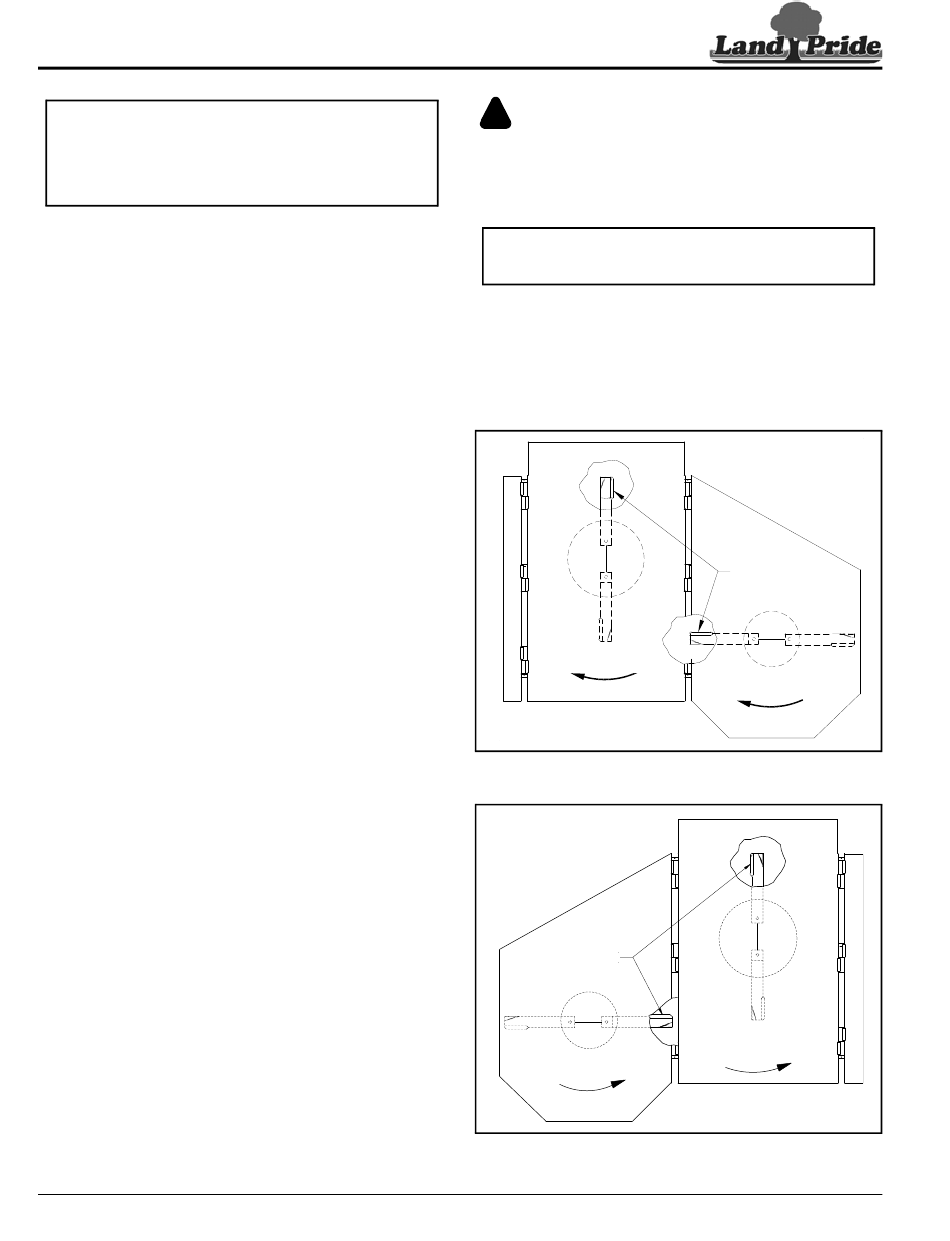

Rotation en sens
horaire
Arrière de la
débroussailleuse
Rotation des lames RCB(M)
Figure 5-9
72511
Bord tranchant
ROTATION DANS LE
SENS ANTIHORAIRE
Rotation des lames RCBL(M)
Figure 5-10
o
o
1) à travers la lame (n
o
2). Fixer la lame à
o
3) et serrer à un
).
pi-lb
o
11).
Bord tranchant
Rotation en
sens horaire
ROTATION DANS
LE SENS ANTIHORAIRE
Arrière de la
débroussailleuse
