Section 1 : Montage et configuration

Options d'attelage

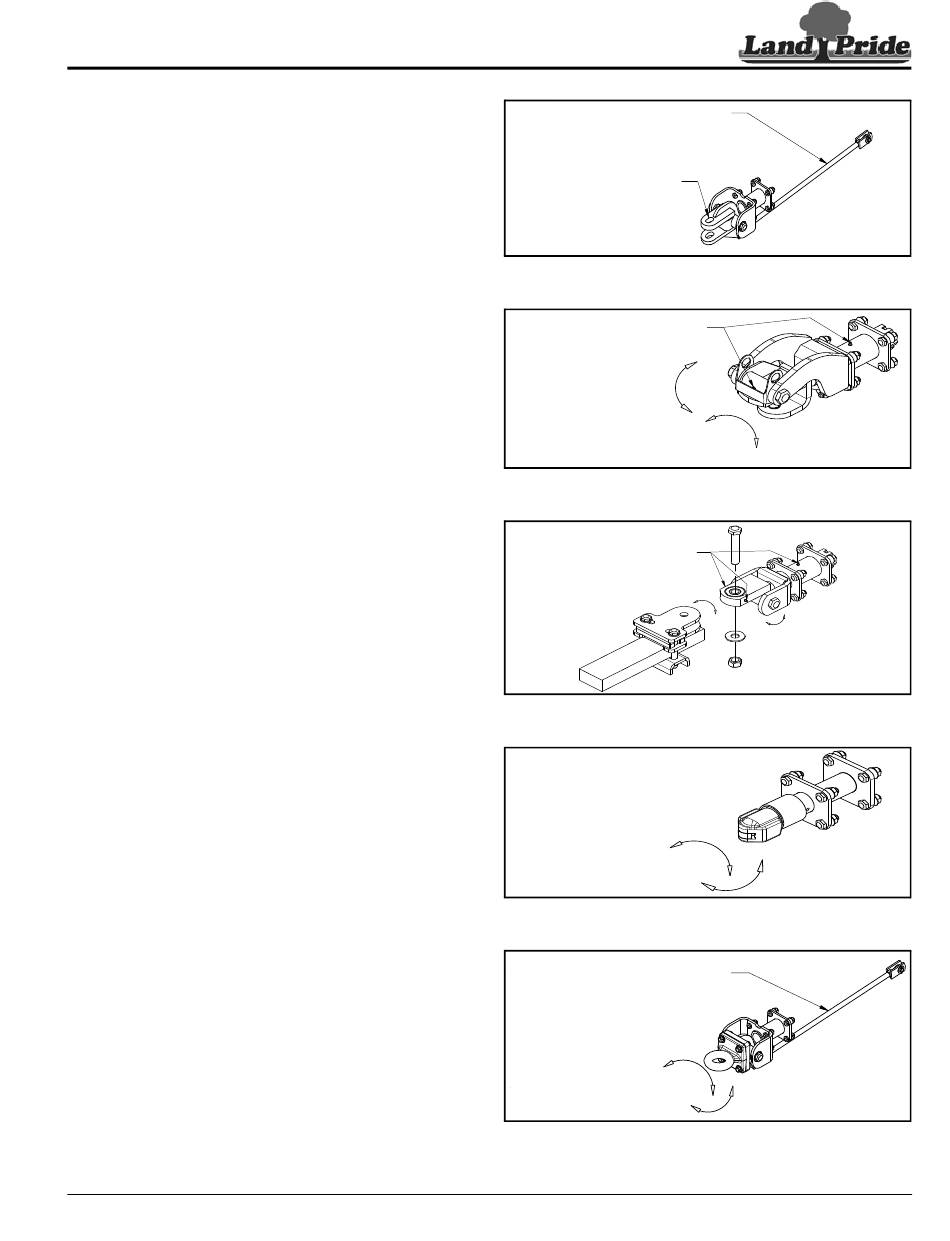

Ci-dessous sont illustrées cinq différentes options d'attelage
disponibles pour la débroussailleuse rotative. Visiter le
concessionnaire Land Pride le plus proche pour se renseigner
sur une nouvelle option d'attelage ou pour l'acheter.
Chape d'attelage à niveau constant
Consulter la Figure 1-2 :
Une tige de nivellement de la chape raccordée à la partie
inférieure de la chape maintient la chape parallèle à la barre
de traction du tracteur à toutes les hauteurs de coupe. La
rotation de la débroussailleuse autour de la barre de traction
du tracteur est limitée par les fentes dans les plaques
inférieures et supérieures de la chape et par la taille du trou
dans la barre de traction.

Attelage Performance Land Pride

Consulter la Figure 1-3 :
L'attelage Performance Land Pride est un attelage compatible
avec la barre de traction et avec l'attelage à autonivellement qui
pivote vers le haut et vers le bas, mais aussi d'un côté à l'autre.
Il est maintenu en position verticale avec l'anneau de goupille
d'attelage fourni par le client afin de permettre l'attelage par une
seule personne.
Attelage à barre Bar-Tite
Consulter la Figure 1-4 :
L'attelage à barre Bar-Tite fonctionne de la même façon que
l'attelage Performance Land Pride sauf qu'il s'accroche
directement sur la barre de traction. L'attelage à barre Bar-Tite
est placé entre les plaques en acier trempé pour éliminer
l'usure de la barre de traction.
Attelage à rotule
Consulter la Figure 1-5 :
L'attelage à rotule permet à la débroussailleuse de tourner
autour d'une rotule d'attelage d'environ 5,87 cm (2 5/16 po)
montée sur la barre de traction du tracteur. Rotule d'attelage
fourni par le client.
Attelage à crochet à niveau constant
Consulter la Figure 1-6 :
L'attelage à crochet est idéal pour une barre de traction à trou.
L'attelage permet à la débroussailleuse de pivoter autour du
raccord d'attelage à crochet. Une tige de nivellement d'attelage
raccordée à la partie inférieure de l'attelage à crochet maintient
l'attelage à crochet parallèle à la barre de traction du tracteur à
toutes les hauteurs de coupe.
24 septembre 2020
Table des matières
73867
70454
DEUX EMBOUTS DE GRAISSAGE
L'ATTELAGE PIVOTE LIBREMENT
VERS LE HAUT ET LE BAS.
L'ATTELAGE PIVOTE AFIN DE PERMETTRE À LA
DÉBROUSSAILLEUSE DE PIVOTER LIBREMENT
SUR LA BARRE DE TRACTION DU TRACTEUR.
70451
L'ATTELAGE PIVOTE AFIN DE
PERMETTRE À LA DÉBROUSSAILLEUSE
DE PIVOTER LIBREMENT SUR LA
BARRE DE TRACTION DU TRACTEUR.
70453
L'ATTELAGE PERMET
À LA DÉBROUSSAILLEUSE
DE PIVOTER AUTOUR
DE LA ROTULE.
73869
LA TIGE DE NIVELLEMENT DE
L'ATTELAGE MAINTIENT L'ATTELAGE
À CROCHET AU MÊME NIVEAU QUE LA
BARRE DE TRACTION DU TRACTEUR.
L'ATTELAGE PERMET
À LA DÉBROUSSAILLEUSE DE
TOURNER AUTOUR DU PIVOT.
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
LA TIGE DE NIVELLEMENT
DE LA CHAPE MAINTIENT LA CHAPE
AU MÊME NIVEAU QUE LA BARRE
DE TRACTION DU TRACTEUR.
TROUS OBLONGS
EN HAUT ET EN BAS
Chape d'attelage à niveau constant
Figure 1-2
Attelage Performance Land Pride
Figure 1-3
TROIS EMBOUTS DE GRAISSAGE
Attelage à barre Bar-Tite
Figure 1-4
Attelage à rotule
Figure 1-5
Attelage à crochet à niveau constant
Figure 1-6
L'ATTELAGE PIVOTE
LIBREMENT VERS LE
HAUT ET LE BAS.
