Section 5 : Entretien et lubrification
33994
23556
Embout de graissage situé dans la fente du tube
Huit à dix pompes
Arbre de transmission homocinétique sans embrayage à roue libre
39280
Huit à dix pompes
Arbre de transmission homocinétique avec embrayage à roue libre
Deux à trois pompes Quatre à six pompes
Quatre à cinq pompes
Arbre de transmission homocinétique sans embrayage à roue libre
Quatre à six pompes
Deux à trois pompes
Quatre à cinq pompes
Arbre de transmission homocinétique avec embrayage à roue libre
Accès au joint d'arbre de transmission homocinétique

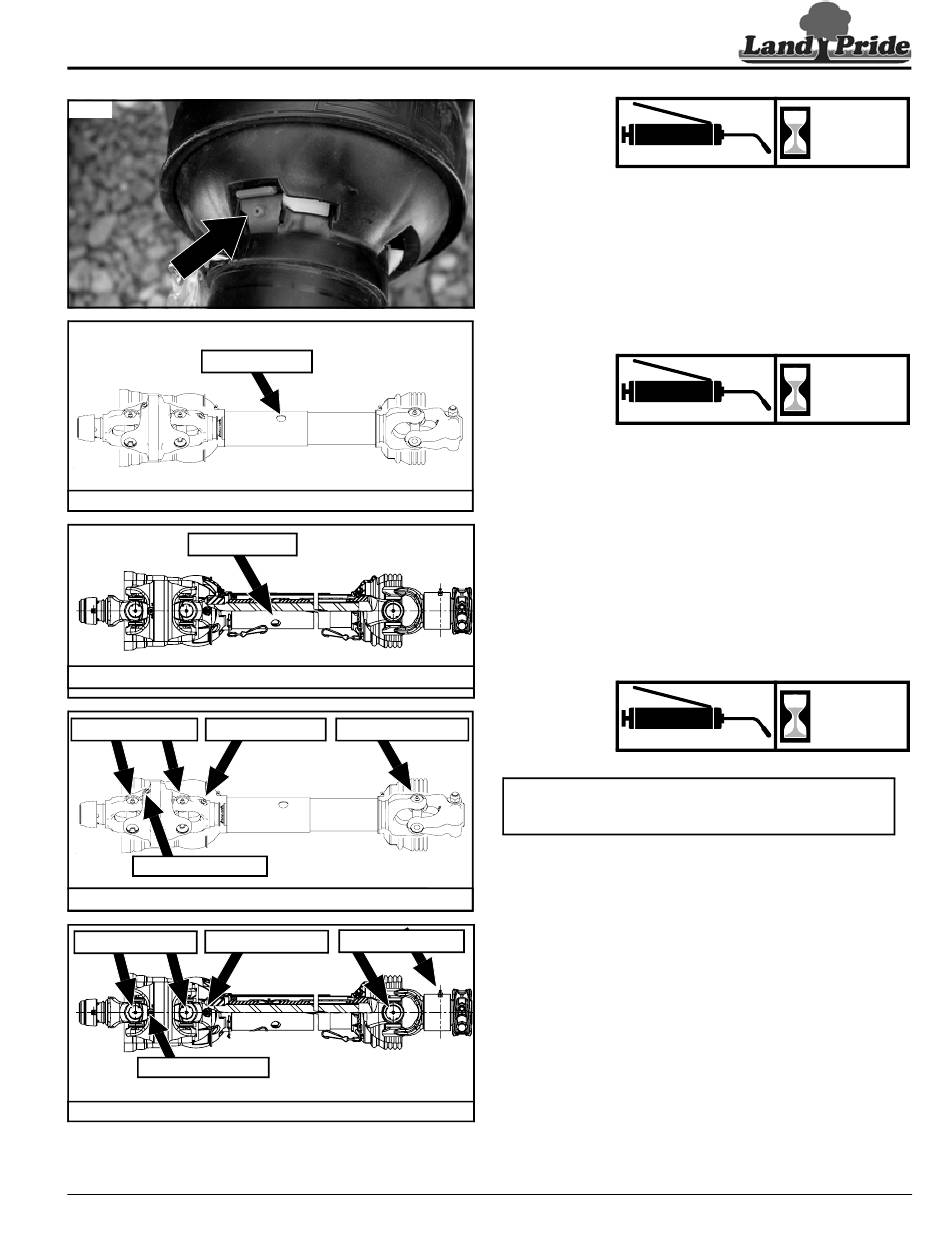

Figure 5-23
24 septembre 2020
Table des matières
Point de graissage du carter de protection
de l'arbre de transmission principal
homocinétique
Type de lubrification : Graisse à multiples usages
Fréquence : Toutes les huit heures
Quantité : Deux à trois pompes
Tubes profilés de l'arbre de transmission
principal homocinétique à point de
graissage externe
À point de graissage externe
Type de lubrification : Graisse à multiples usages
Fréquence : Toutes les huit heures
Quantité : Huit à dix pompes
Deux à trois pompes
IMPORTANT : Pour prolonger la durée utile du joint homo-
cinétique, une lubrification complète doit être effectuée
après chaque période de huit heures de fonctionnement.
Joints homocinétiques de l'arbre
de transmission principal
23556
Type de lubrification : Graisse à multiples usages
Fréquence : Toutes les huit heures
Deux à trois pompes
Pour connaître les instructions sur l'accès aux embouts de
graissage
l'arbre de transmission homocinétique » à la page 70.
•
Le joint homocinétique doit être graissé en position redres-
sée de manière à forcer la graisse dans ses passages et
dans la cavité. Après la lubrification, la graisse doit être
visible autour des joints de la rotule.
•
Lubrifier les raccords de graissage situés sur les joints uni-
39280
versels, les carters de protection de l'arbre de transmission
et l'embrayage à roue libre après chaque période de
huit heures de fonctionnement.
