Section 1 : Montage et configuration
74396
Vérin de 7,6 cm
Ensemble d'articulation à double action

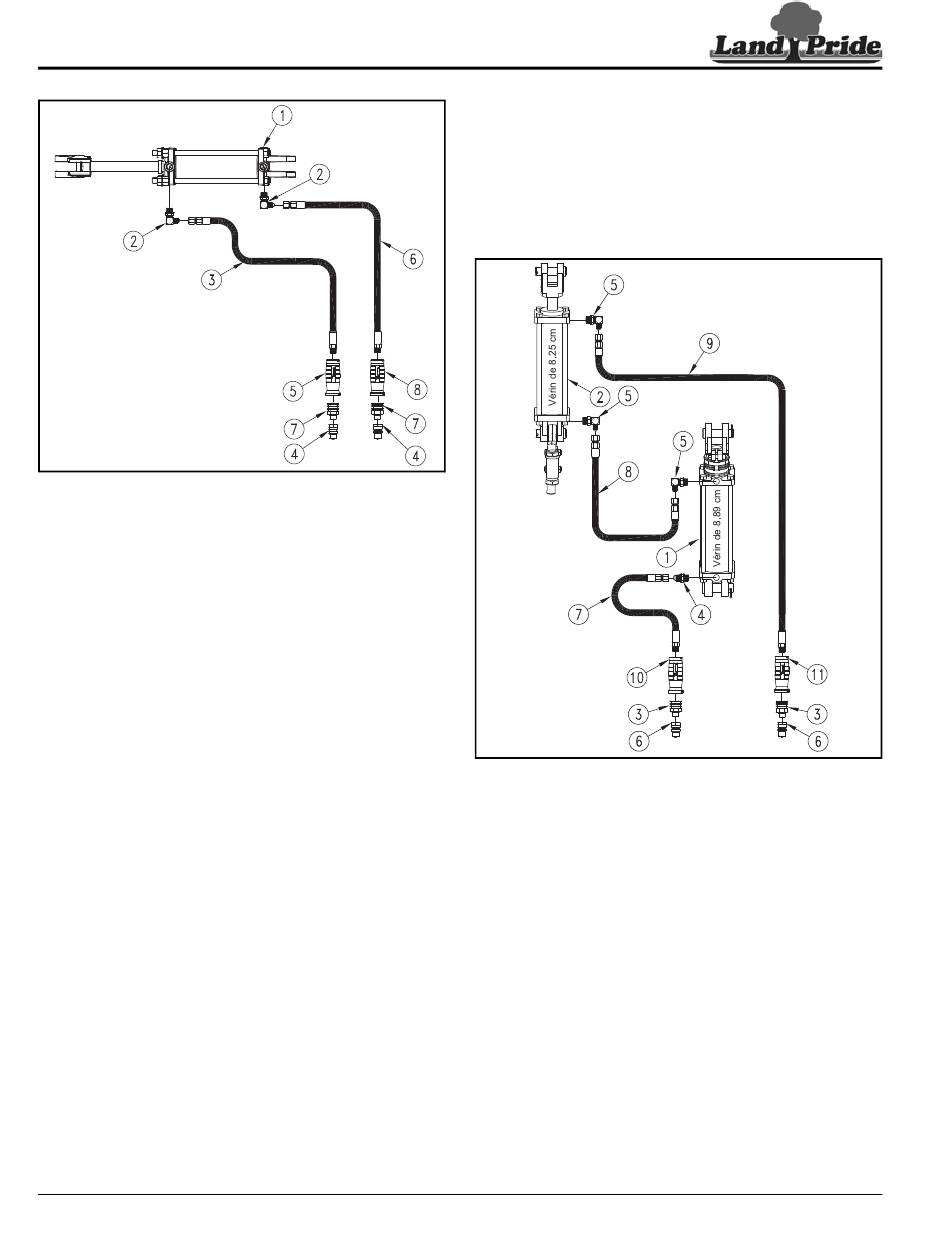

Figure 1-15
Ensemble d'articulation
à double action
Consulter la Figure 1-15 :
1. Vérins hydrauliques à tige de 7,6 x 30,5 x 3,18 cm
(3 x 12 x 1 1/4 po)
2. Coude d'orifice, 1/16 x 9/16 po MJIC x 9/16 po MORB
3. Tuyau hydraulique de 1/4 po, 528,3 cm (208 po) de longueur x
3/4 po x 9/16 po FJIC
4. Raccord à dégagement rapide à clapet, mâle 3/4 po MORB
5. Poignée rouge pour escamotage du vérin
6. Tuyau hydraulique de 3/8 po, 480,1 cm (189 po) de longueur x
3/4 po MORB x 9/16 po FJIC
7. Adaptateur de poignée, 3/4 po MORB x 3/4 po FORB
8. Poignée rouge pour déploiement du vérin
24
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
Table des matières

Ensemble de remise en phase de levage

Consulter la Figure 1-16 ci-dessous :
La hauteur de coupe/déplacement est contrôlée par deux vérins
de levage de remise en phase (n
fonctionner à l'unisson. Le plateau de coupe ne se lèvera pas
correctement si les vérins de remise en phase sont mal reliés.
Consulter la Figure 1-16 pour vérifier la plomberie. S'assurer
que les raccords (n
fixés aux vérins de levage.
74395
Remise en phase des vérins de levage et plomberie
Remise en phase des vérins de levage et
plomberie
Consulter la Figure 1-16 :
1. Tige de vérin hydraulique remise en phase de 8,89 x 20 x 3,18 cm
(3 1/2 x 8 x 1 1/4 po)
2. Tige de vérin hydraulique remise en phase de 8,25 x 20 x 3,18 cm
(3 1/4 x 8 x 1 1/4 po)
3. Tige de vérin hydraulique remise en phase de 7,6 x 20 x 3,18 cm
(3 x 8 x 1 1/4 po)
4. Adaptateur droit de 3/4 po MORB x 3/4 po MJIC
5. Coude, 3/4 po MJIC x 3/4 po MORB
6. Raccord à dégagement rapide à clapet, mâle 3/4 po MORB
7. Tuyau hydraulique de 3/8 po, 482,6 cm (190 po) de longueur x
3/4 po MORB x 3/4 po F JIC
8. Tuyau hydraulique de 3/8 po, 304,8 cm (120 po) de longueur x
3/4 po FJIC
9. Tuyau hydraulique de 3/8 po, 421,6 cm (166 po) de longueur x
3/4 po FJIC
10. Tuyau hydraulique de 3/8 po, 731,5 cm (288 po) de longueur x
3/4 po FJIC x 3/4 po MORB
11. Poignée noire pour déploiement du vérin
12. Poignée noire pour escamotage du vérin
13. Adaptateur de poignée, 3/4 po MORB x 3/4 po FORB
os
1 et 2) qui sont reliés pour
o
6) avec poignées noires (n
Figure 1-16
24 septembre 2020
os
10 et 11) sont
