Section 1 : Montage et configuration

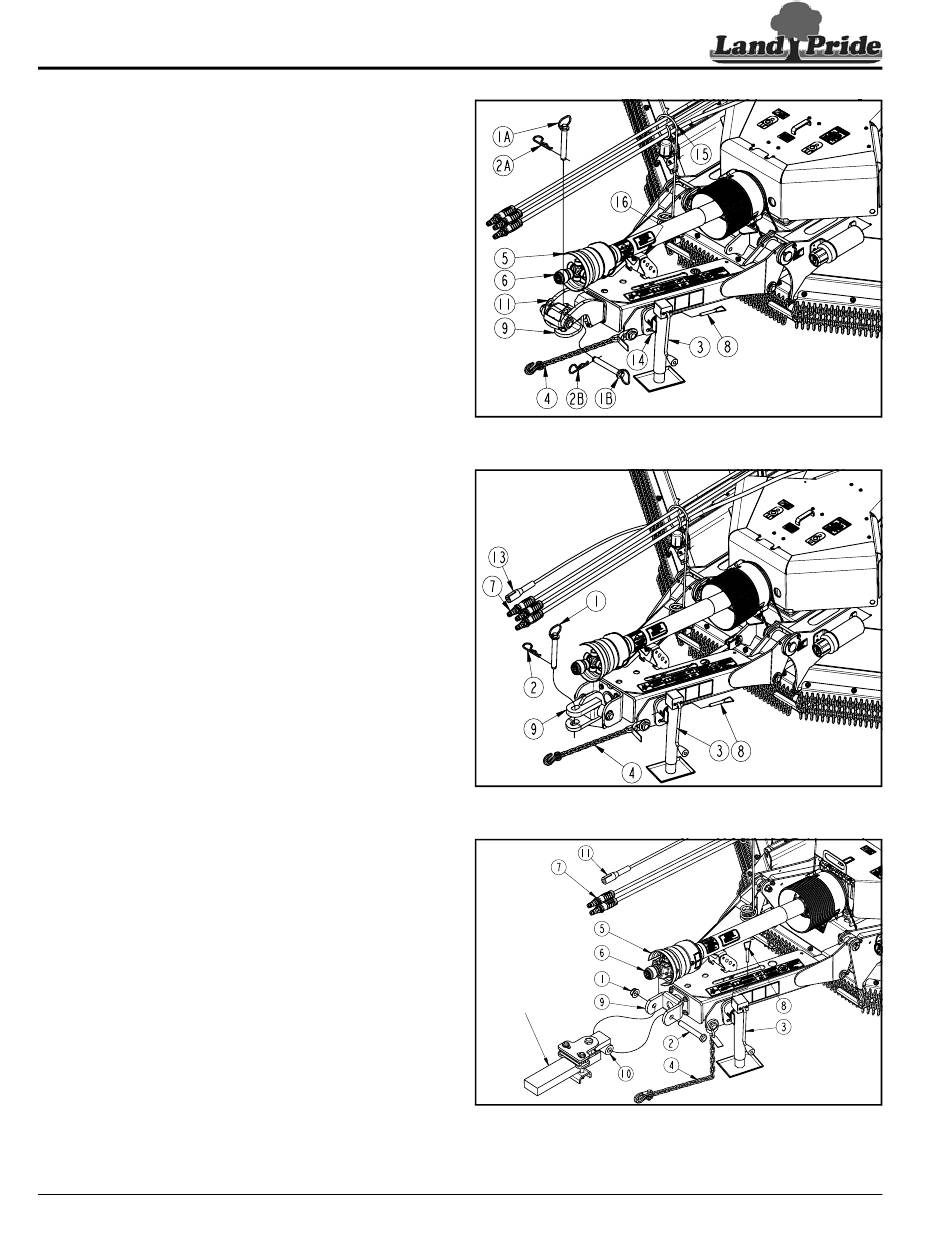

Consulter la Figure 1-36 :
16. Déplacer la béquille de stationnement (n
coupe latéral vers la fixation de la béquille (n
illustré. Insérer entièrement la goupille de détente (n
dans la fixation de la béquille pour verrouiller la béquille de
stationnement.
17. Au besoin, réaligner la béquille de stationnement (n
manière à ce qu'elle soit verticale. Se référer à la rubrique
« Alignement de l'angle de la béquille de
stationnement » à la page 35.
18. Décrocher la chaîne de sécurité de l'attelage (n
tracteur.
19. Tourner le support de l'arbre de transmission (n
haut à la position illustrée.
20. Tirer sur le collier de verrouillage (n
transmission (n o 5) de l'arbre de prise de force du tracteur.
21. Faire tomber l'arbre de transmission (n
l'extrémité tracteur de l'arbre de transmission vers la boîte
de transmission du répartiteur. Ranger l'arbre de transmis-
sion sur le support de l'arbre de transmission (n
22. Régler la béquille de stationnement (n
besoins pour dégager le poids de l'attelage de la débrous-
sailleuse de la barre de traction du tracteur.
23. Retirer la goupille d'attelage ou le boulon de raccord, de la
façon suivante :
•
Attelage Performance Land Pride, Figure 1-36 : Retirer
la goupille fendue (n o
•
Chape d'attelage à niveau constant, Figure 1-37 :
Retirer la goupille fendue (n
(n o 1) de la chape d'attelage (n
•
Attelage à barre Bar-Tite, Figure 1-38 : Retirer le contre-
o
écrou (n 1) et le boulon (n
24. Redémarrer le tracteur et avancer lentement sur plusieurs
mètres.
25. Arrêter le tracteur avant d'en descendre en se référant à la
rubrique « Procédure d'arrêt du tracteur » à la page 40.
26. Abaisser la béquille de stationnement jusqu'à ce que la
débroussailleuse repose sur ses patins avant.
27. Remplacer la goupille/le boulon de raccord de la façon
suivante :
•
Attelage Performance Land Pride, Figure 1-36 :
o
Tourner la chape (n
support d'attelage (n o
que ses trous soient vers le haut, comme illustré. Insérer
la goupille d'attelage (n
d'attelage (n o 11). Fixer la goupille d'attelage avec une
goupille fendue (n o 2B).
•
Chape d'attelage à niveau constant, Figure 1-37 :
Insérer la goupille de raccord (n
et fixer avec la goupille fendue (n
•
Attelage à barre Bar-Tite, Figure 1-38 : Insérer le boulon
o
(n 2) à travers l'attelage (n
o
(n 1) sur le boulon (n
Déplacement du panneau de véhicule lent (VL)
Consulter la Figure 4-12 à la page 52 :
1. Retirer le panneau de véhicule lent (n
montage à l'arrière de la débroussailleuse.
2. Réinsérer le panneau de véhicule lent dans le support de
montage à l'arrière du tracteur.
34
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
Table des matières
o 3) du plateau de
o 14), comme
o
4) du
o
16) vers le
o
6) et retirer l'arbre de
o 5) en poussant
o
16).
o
3) selon les
2A) et la goupille d'attelage (n
o 2) et la goupille d'attelage
o 9).
o o
2) de la bague (n 10).
9) horizontalement et retourner le
11) vers le haut de manière à ce
o 1B) dans les trous du support
o
1) dans la chape (n
o
2).
o
9) et visser le contre-écrou
o
2) en effectuant plusieurs tours.
o
1) du support de
72469
74114
o
8)
o 3) de
Dételage de l'attelage Performance Land Pride
74108
o 1A).
Dételage de la chape d'attelage à niveau constant
70461
o
9)
BARRE DE TRACTION
DU TRACTEUR
Dételage de l'attelage à barre Bar-Tite
Figure 1-36
Figure 1-37
Figure 1-38
