Sortie de signal de commutation synchronisée avec la trajectoire et indépendante du cycle (HSLC)
8.2.4 Fréquence de commutation et distance des positions de commutation
Fréquence de commutation maximale
La fréquence de commutation maximale est : 1 changement de front de signal par cycle IPO.
Remarque
Cas particulier : cycle IPO = cycle du régulateur de position
Dans ce cas, la fréquence de commutation maximale est :
1 changement de front de signal tous les 2 cycles IPO.
Distance minimale des positions de commutation
La distance minimale possible entre deux positions de commutation successifs dépend des
facteurs suivants :
• Durée d'un cycle IPO
• Vitesse d'avance

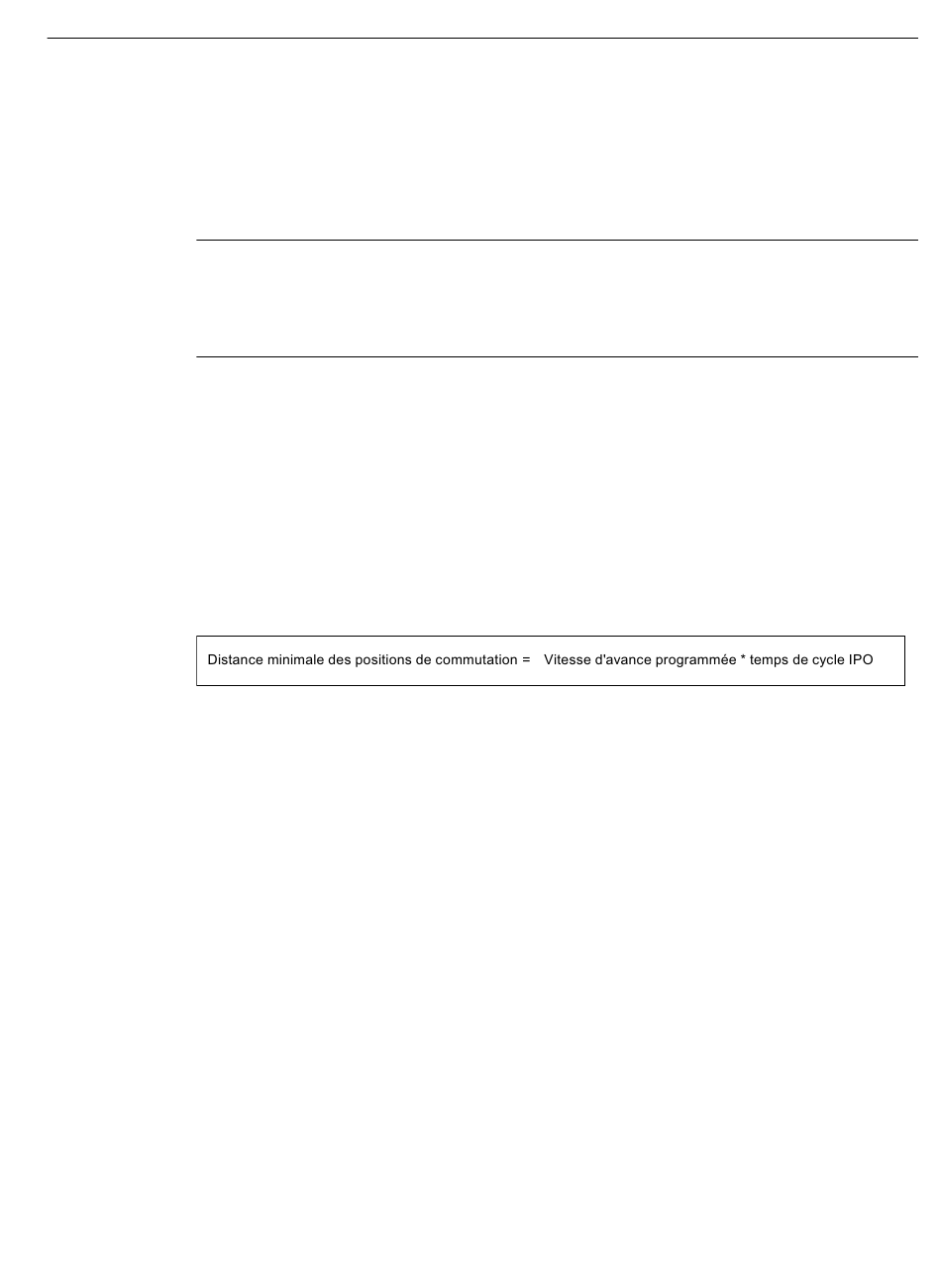

La distance minimale théoriquement possible se calcule comme suit à partir de ces
grandeurs :
Exemple :
Pour des temps de cycle IPO de 2 ms, des temps de cycle du régulateur de position de 1 ms et
une vitesse d'avance de 20000 mm/min, la distance minimale théoriquement possible entre
des positions de commutation qui se succèdent est limitée à :
20000 mm/min * 2 ms = 0,667 mm
Violation de la distance minimale des positions de commutation
Lorsque la sortie de signal de commutation dépend de la longueur de trajectoire, la distance
minimale des positions de commutation peut être violée par exemple dans les cas suivants :
• Augmentation de la vitesse d'avance
• Réduction des distances programmables des positions de commutation s
Une violation provoque les réactions suivantes :
• L'alarme 75501 "Canal %1 HSLC : CC_FASTON_CONT Vitesse trop grande" s'affiche.
• Le signal de commutation est supprimé à la position de commutation actuelle. Pour
maintenir le rythme d'usinage, la fonction supprime également le signal de commutation à
la position de commutation suivante.
Ainsi la position de toutes les positions de commutation suivantes n'est pas influencée. Sur
la suite de la trajectoire, la sortie et la suppression de deux signaux de commutation
successifs s'alternent en conséquence.
