Remarque
Les câbles d'alimentation MOTION-CONNECT 500 sont disponibles jusqu'à une section de
120 mm² et MOTION-CONNECT 800PLUS jusqu'à 50 mm
Les câbles cités sont certifiés UL et/ou CSA.
Les certifications figurent dans le catalogue actuel au chapitre "Système de raccordement
MOTION-CONNECT".

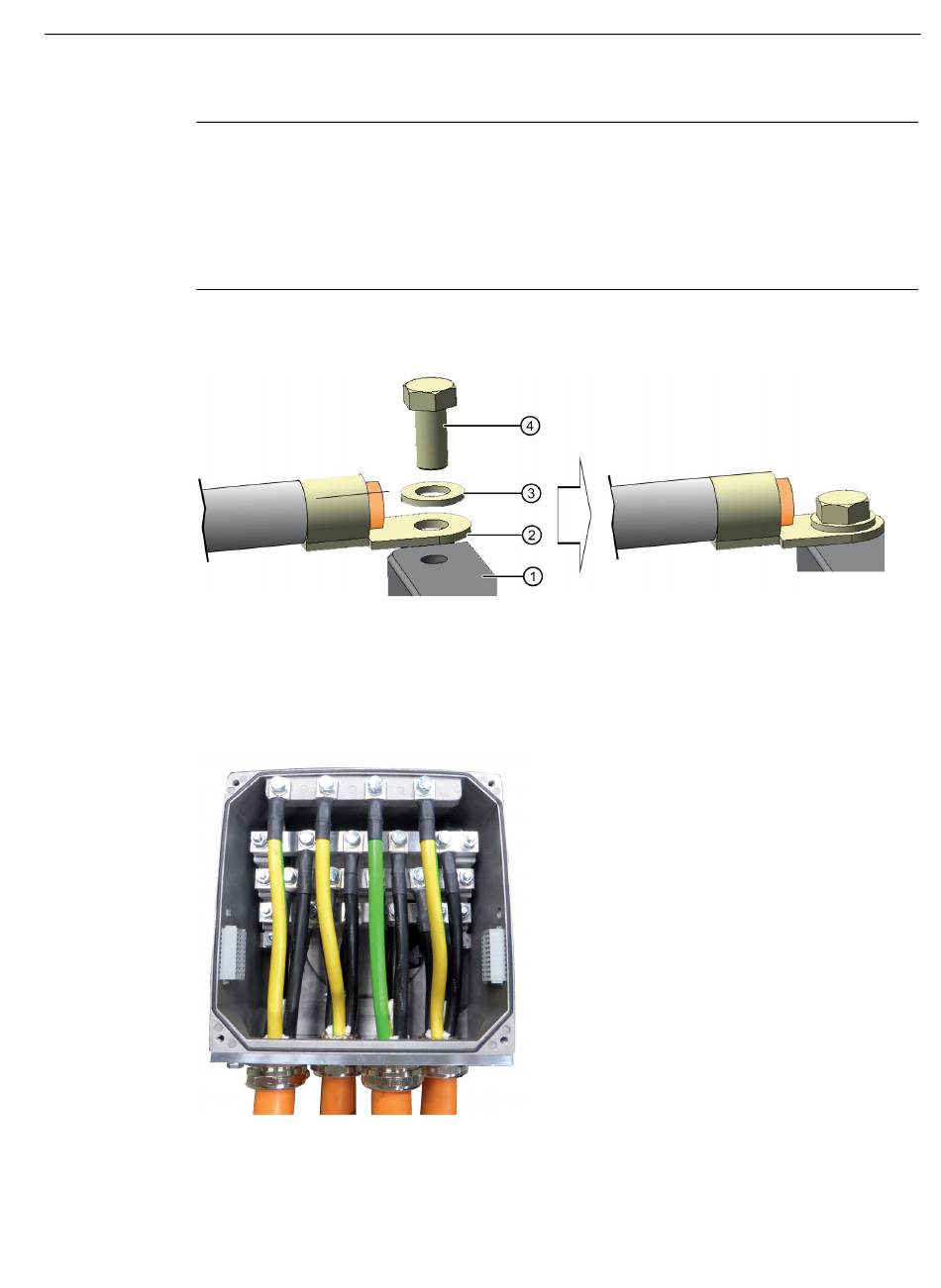

Structure du raccordement de câble
1
2
3
4
Raccorder les câbles selon l'exemple représenté.
Figure 5-7
Fermer la boîte à bornes.
Moteurs-couple complets 1FW3
Instructions de service, 08/2020, A5E46027719D AA
Rail de contact
Cosse de câble
Rondelle
Boulon
Exemple de boîte à bornes correctement câblée
Raccordement
5.7 Connexion d'alimentation
.
2
131
