Montage
4.4 Montage par emboîtement

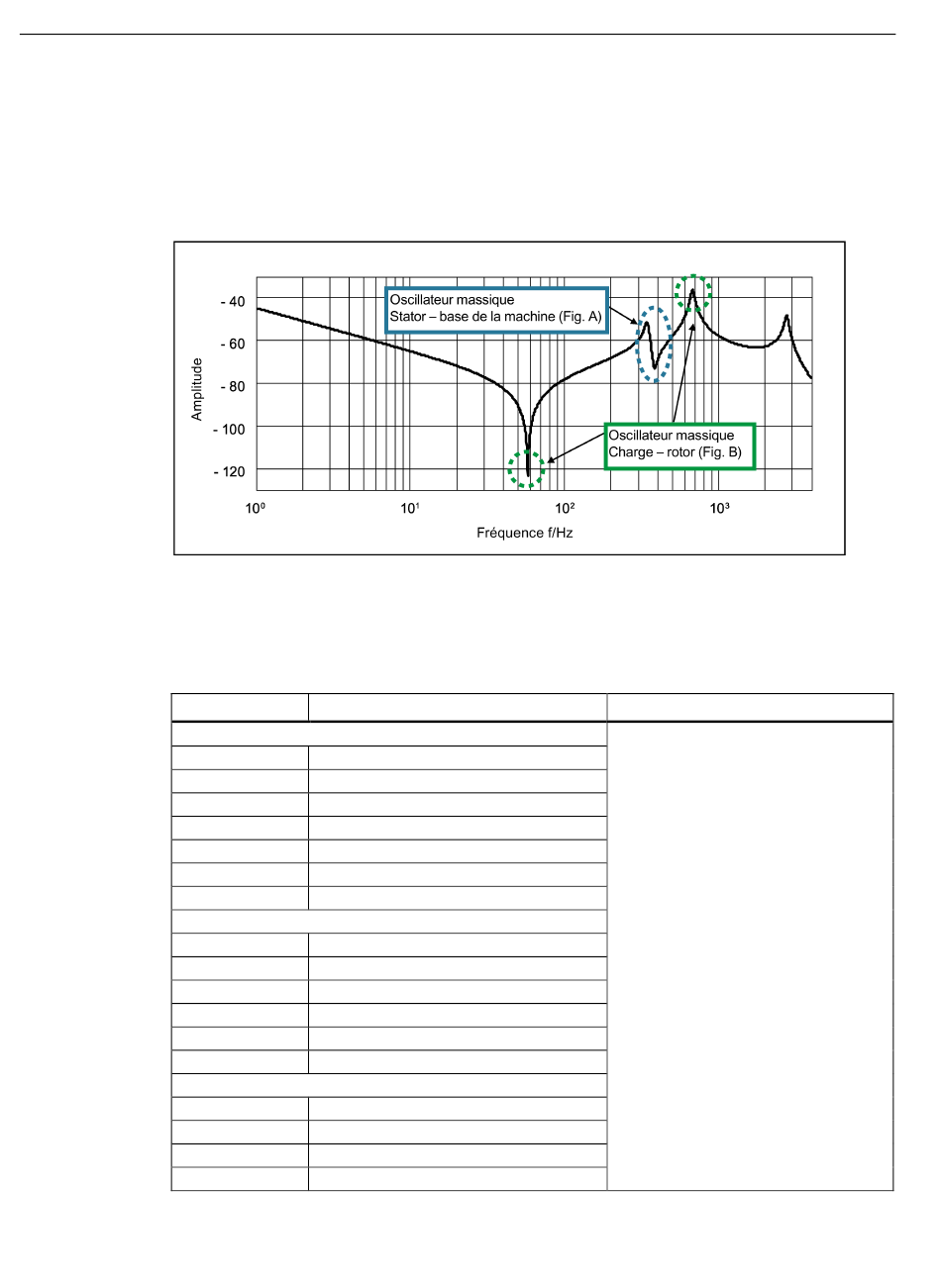

Sur la figure suivante, l'incidence du bras de réaction Siemens est illustrée de manière
qualitative. L'oscillateur bimassique constitué du moteur et de la charge domine toujours le
comportement du système ; la liaison du stator via le bras de réaction Siemens apparaît
toutefois dans une résonance supplémentaire, qui doit être amortie par la régulation.
Figure 4-4
Tableau 4- 3 Fréquence de résonance, couplage statorique
Caractéristiques
1FW315☐
1FW3150
1FW3151
1FW3152
1FW3153
1FW3154
1FW3155
1FW3156
1FW320☐
1FW3201
1FW3202
1FW3203
1FW3204
1FW3206
1FW3208
1FW328☐
1FW3281
1FW3283
1FW3285
1FW3287
84
Régulation de la vitesse de rotation – Incidence du bras de réaction Siemens
Fréquence de résonance attendue [Hz] Remarque
650
624
583
562
537
498
464
340
310
290
260
240
220
183
172
159
145
Selon l'application concernée, la fré-
quence de résonance peut être jusqu'à
20 % supérieure.
Moteurs-couple complets 1FW3
Instructions de service, 08/2020, A5E46027719D AA
