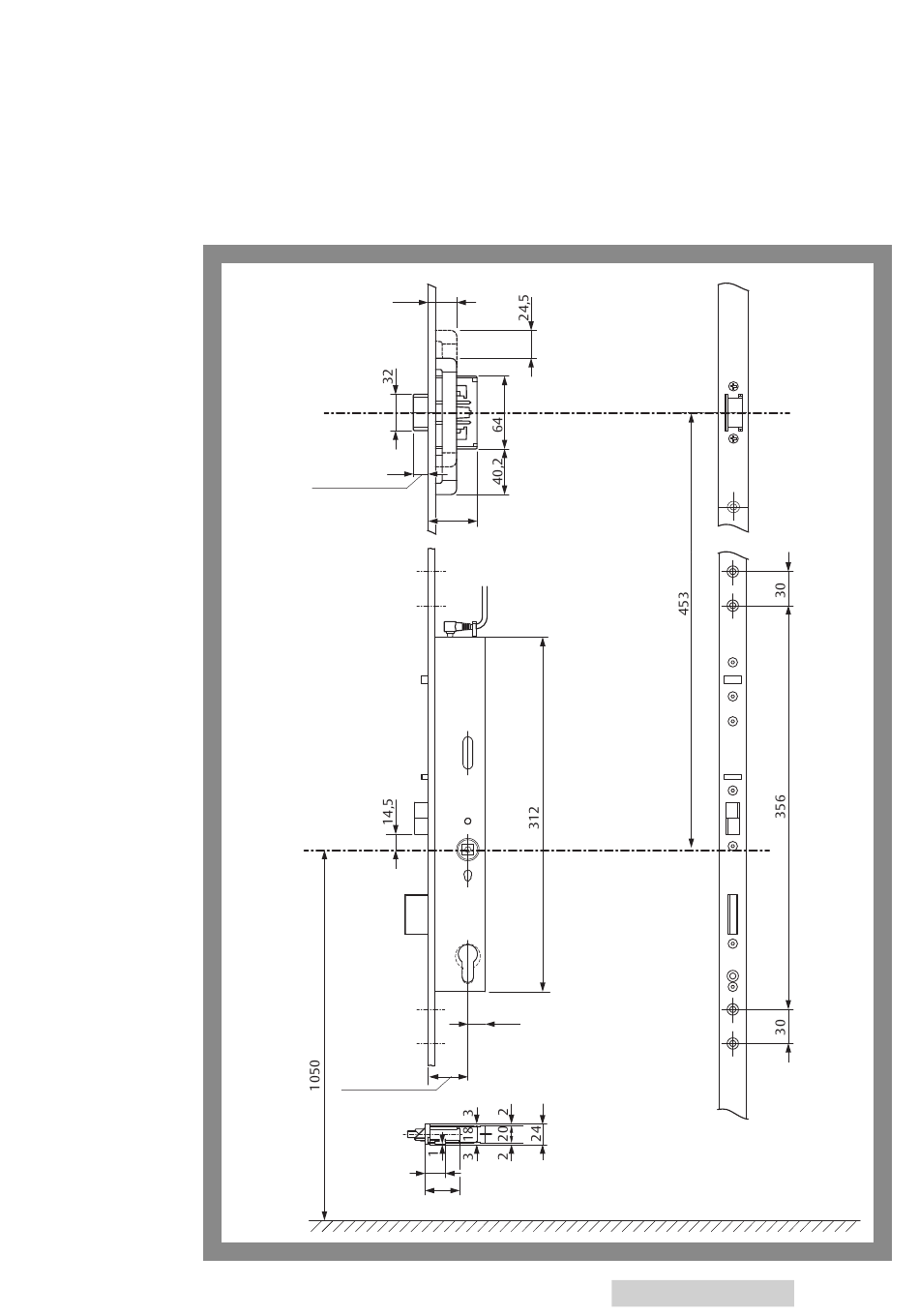

Abb. 22 :
Abmessungen des
Motor-Mehrfachverriege-
lungsschlosses 519N mit
Fallenschloss 807-10
Fig. 21 :
Dimensions of motorised
multi-point lock 519N
with latch lock 807-10
Fig. 21 :
Dimensions de la
serrure multipoints
motorisée 519N
avec serrure à pêne
demi-tour 807-10
Fig. 22 :
Dimensioni della
serratura motorizzata
multipunto 519N con
serratura a scrocco
807-10
Afb. 22 :
Afmetingen van het
meervoudige vergrende-
lingsmotorslot 519N met
schootslot 807-10
Abmessungen / Dimensions / Dimensions / Dimensioni / Afmetins
24
–
einstellbar: 12 16,5 mm
Adjustable:
réglable :
regolabile:
instelbaar:
Dornmaß
Backset
Axe de fouillot
Entrata
Doornmaat
40
15,5
24
40
