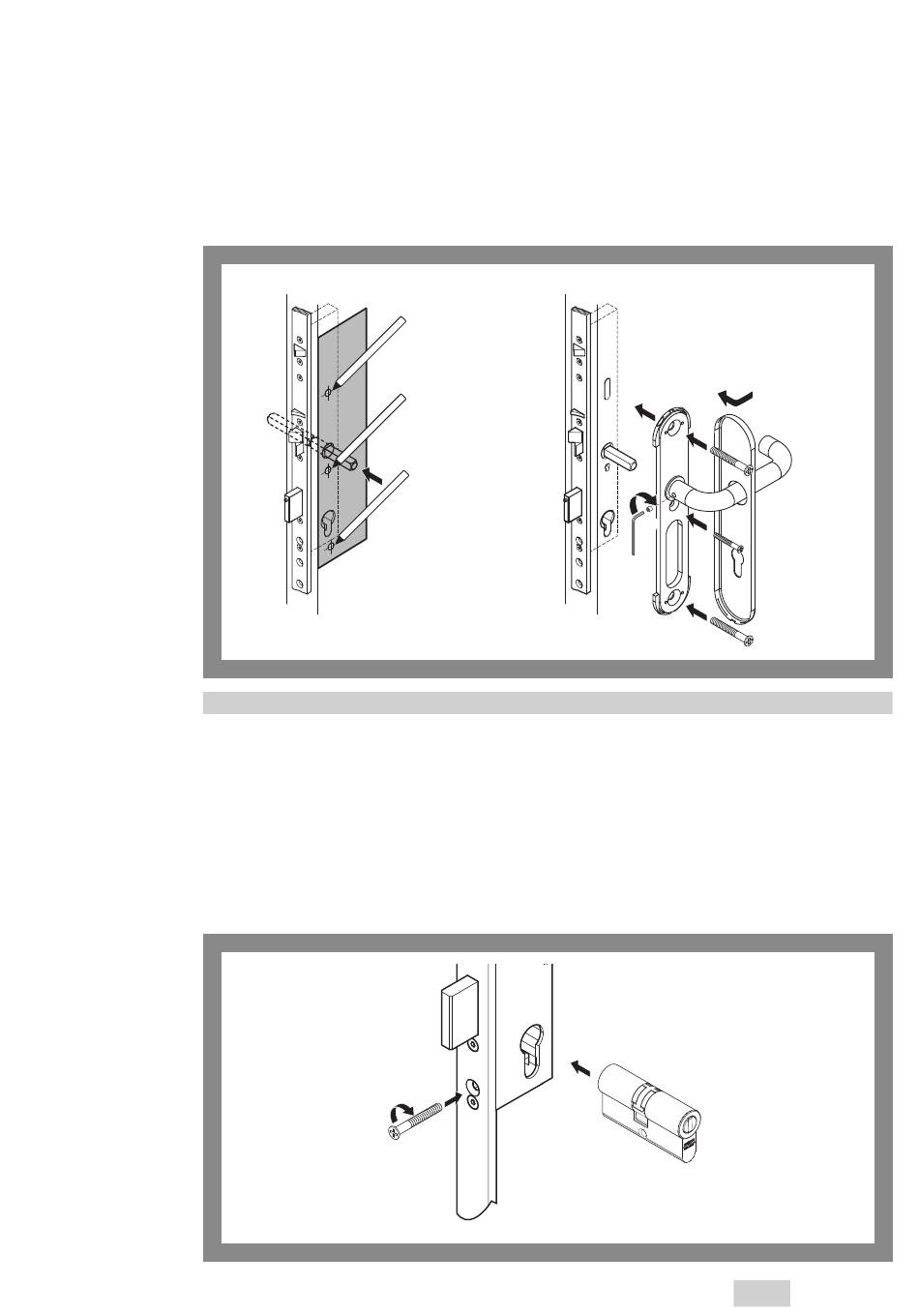

Afb. 14 :
Een deurbeslag monteren
typische montage van
een profielzijde
Afb. 15 :
Een profielcilinder
monteren
Montage

Profielcilinder monteren

Het slot moet in de deur zijn gemonteerd, voordat de profielcilinder kan worden gemonteerd ("Meervou-
dige vergrendelingsmotorslot 519N monteren", pagina 164, "Toebehoren", pagina 178). De profielcilin-
der moet bij de deurbladdikte en het deurbeslag passen en steekt bij een complete deur tot max. 3 mm
uit het deurbeslag.
Monteer de profielcilinder volgens de bijgesloten handleiding. In typische gevallen luiden de montagestappen als volgt:
1 Plaats de profielcilinder in de profielcilinderuitsparing (Afb. 15).
2 Fixeer deze met de stulpschroef.
3 Controleer met de sleutel of de cilinder soepel werkt.
 U heeft de profielcilinder gemonteerd en kunt het slot met een sleutel bedienen.
