Montage des Hinterrad-Schutzblechs
A
Ø 5,5 mm
nur Backroad Aluminium
Bohren des Schutzblechs [nur Backroad Aluminium]
1. Zeichne die Stelle auf dem Schutzblech an, an der das Loch gebohrt werden soll. Der Abstand von der Unter-
kante des Schutzblechs muss 65 mm betragen.
2. Körne die Stelle an und bohre zuerst mit einem kleinen Bohrer vor.
3. Bohre ein Loch mit einem Durchmesser von 5,5 mm mittig in das Schutzblech.
4. Entgrate die Bohrung auf beiden Seiten, sodass keine scharfen Kanten mehr vorhanden sind.

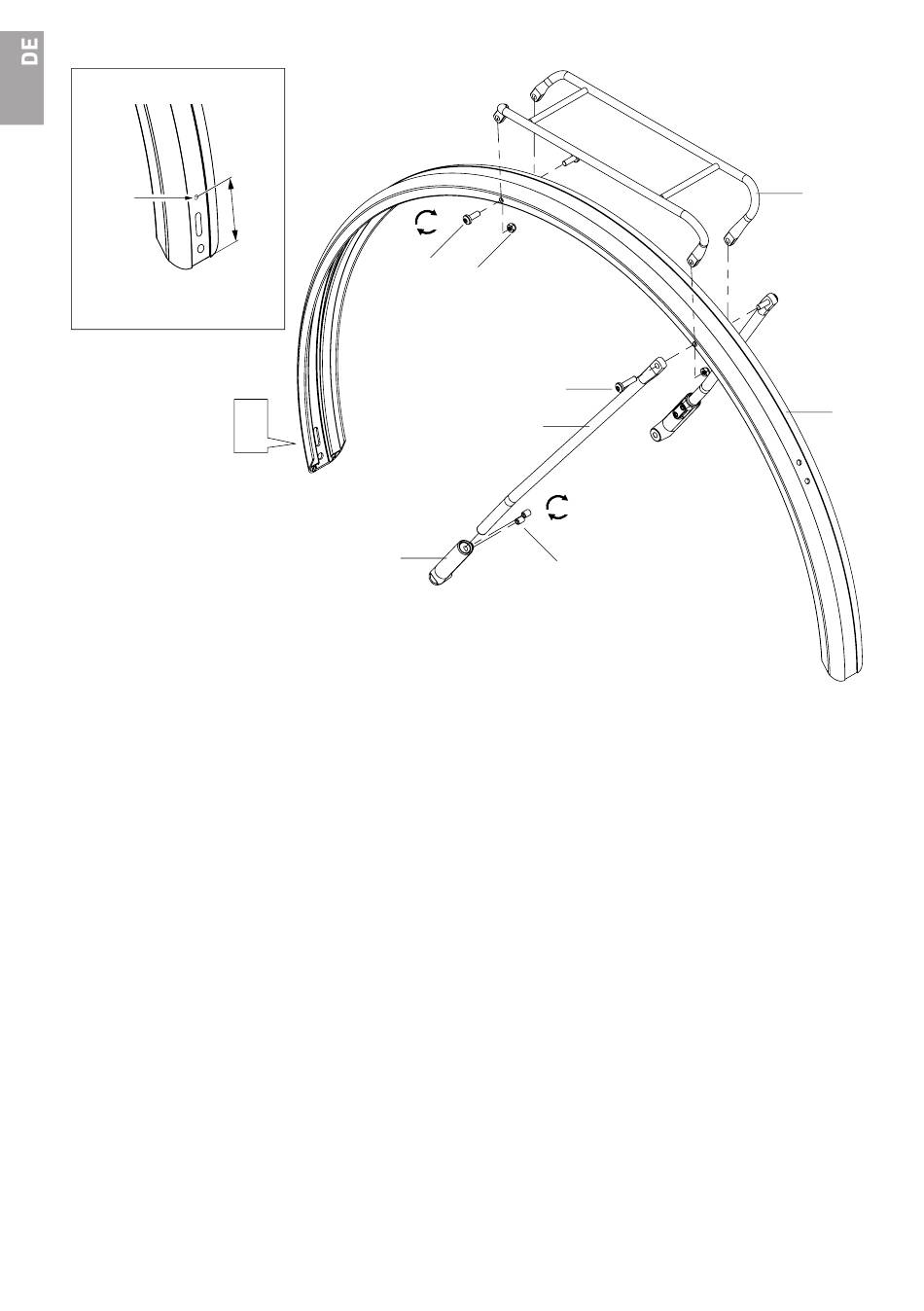

Schutzblech vormontieren
1. Bringe den Gepäckträger (2) am Schutzblech (1) an und stecke die vorderen Schrauben (3) durch Gepäckträger
und Schutzblech. Drehe die Muttern (4) auf die Schrauben (3) und ziehe sie mit einem Drehmoment von 4 Nm
an.
2. Bringe die hinteren Bohrungen des Gepäckträgers über den Bohrungen des Schutzblechs in Position, halte die
Streben darüber und stecke die Schrauben durch Strebe, Gepäckträger und Schutzblech. Drehe die Muttern
von Hand auf die Schrauben (5).
3. Stecke die Montagehülsen (8) auf die Streben (6) und sichere die Hülsen durch Hineindrehen der beiden Gewin-
destifte (7). Ziehe die Gewindestifte mit einem Drehmoment von 6 Nm an.
6
All manuals and user guides at all-guides.com
65 mm
A
8
4 Nm
3
4
5
6
6 Nm
7
2
1
