Schutzblech am Fahrrad montieren
A
1
2
2 Nm
B
2 Nm
Position
obere Aufnahme
A
untere Aufnahme
B

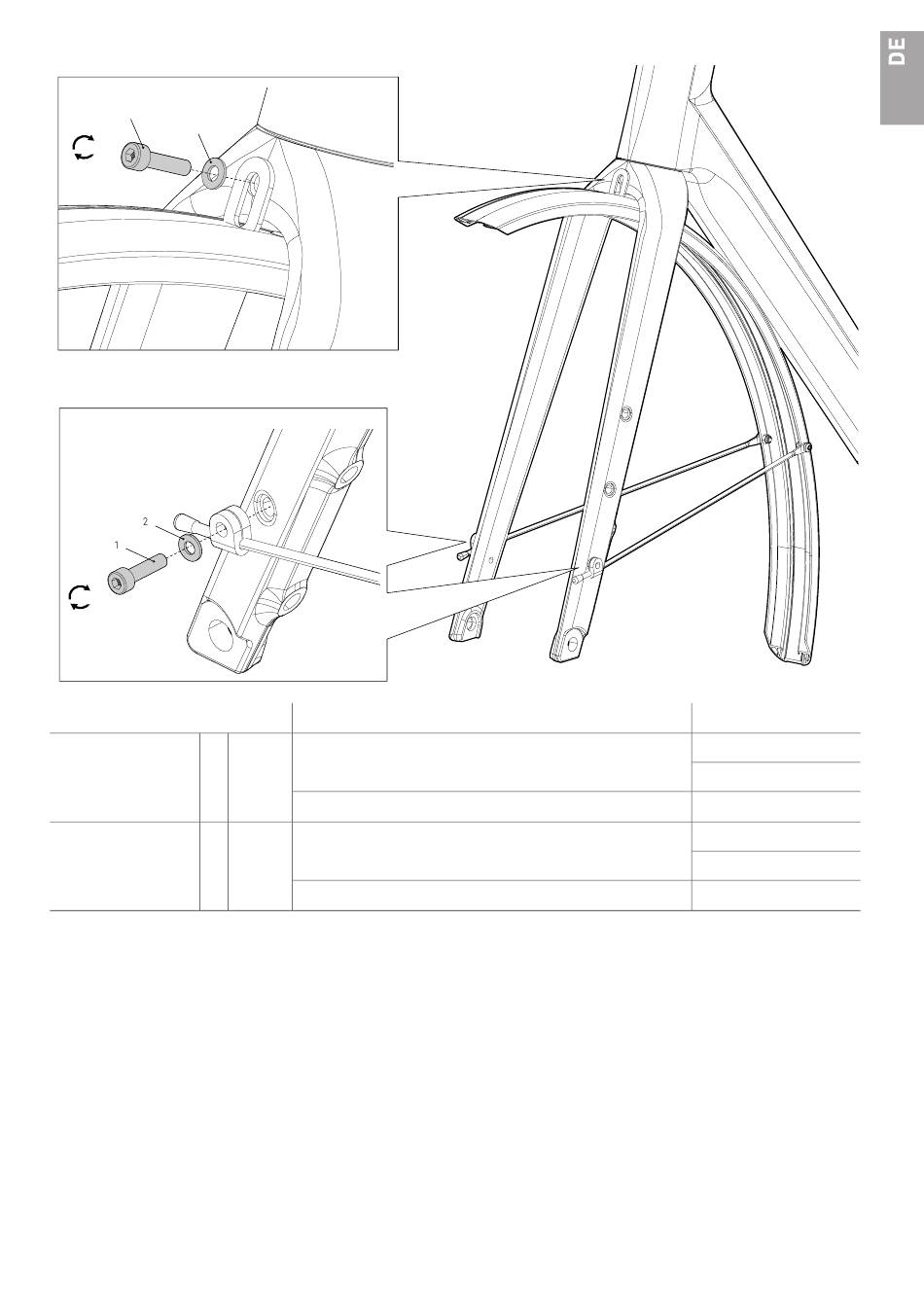

1. Demontiere das Vorderrad.
2. Prüfe die Gewinde in der Gabel.
→ Die Gewinde müssen intakt und frei von Verunreinigungen und Carbonfasern sein.
3. Bringe das Schutzblech an der Aufnahme der Gabel deines Backroads an und ziehe die Befestigungsschrauben
mit einem Drehmoment von 2 Nm an (A).
4. Bringe die Streben an der Gabel an und ziehe die Befestigungsschrauben mit einem Drehmoment von 2 Nm an
(B).
5. Prüfe den festen und sicheren Sitz des Schutzblechs.
6. Montiere das Vorderrad und prüfe die Freigängigkeit.
→ Das Schutzblech darf das Rad oder den Reifen nicht berühren.
→ Alle Teile müssen einen Mindestabstand von 10 mm zum Reifen haben. Kleinere Fremdkörper dürfen nicht
zum Blockieren des Rades führen.
All manuals and user guides at all-guides.com
Befestigungselement
1x M5 x 20 mm / 1x Unterlegscheibe M5
1, 2
1x M5 x 16 mm / 1x Unterlegscheibe M5
2x M5 x 20 mm / 1x Unterlegscheibe M5
1, 2
2x M5 x 18 mm / 1x Unterlegscheibe M5
Backroad Modell
Backroad Carbon
Backroad Aluminium
Backroad+
Backroad Carbon
Backroad Aluminium
Backroad+
5
