Rose HOBO Manuel D'instructions

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
BEDIENUNGSANLEITUNG
OWNER'S MANUAL | HANDLEIDING
MANUEL D'INSTRUCTIONS

Publicité

loading

Manuels Connexes pour Rose HOBO

Sommaire des Matières pour Rose HOBO

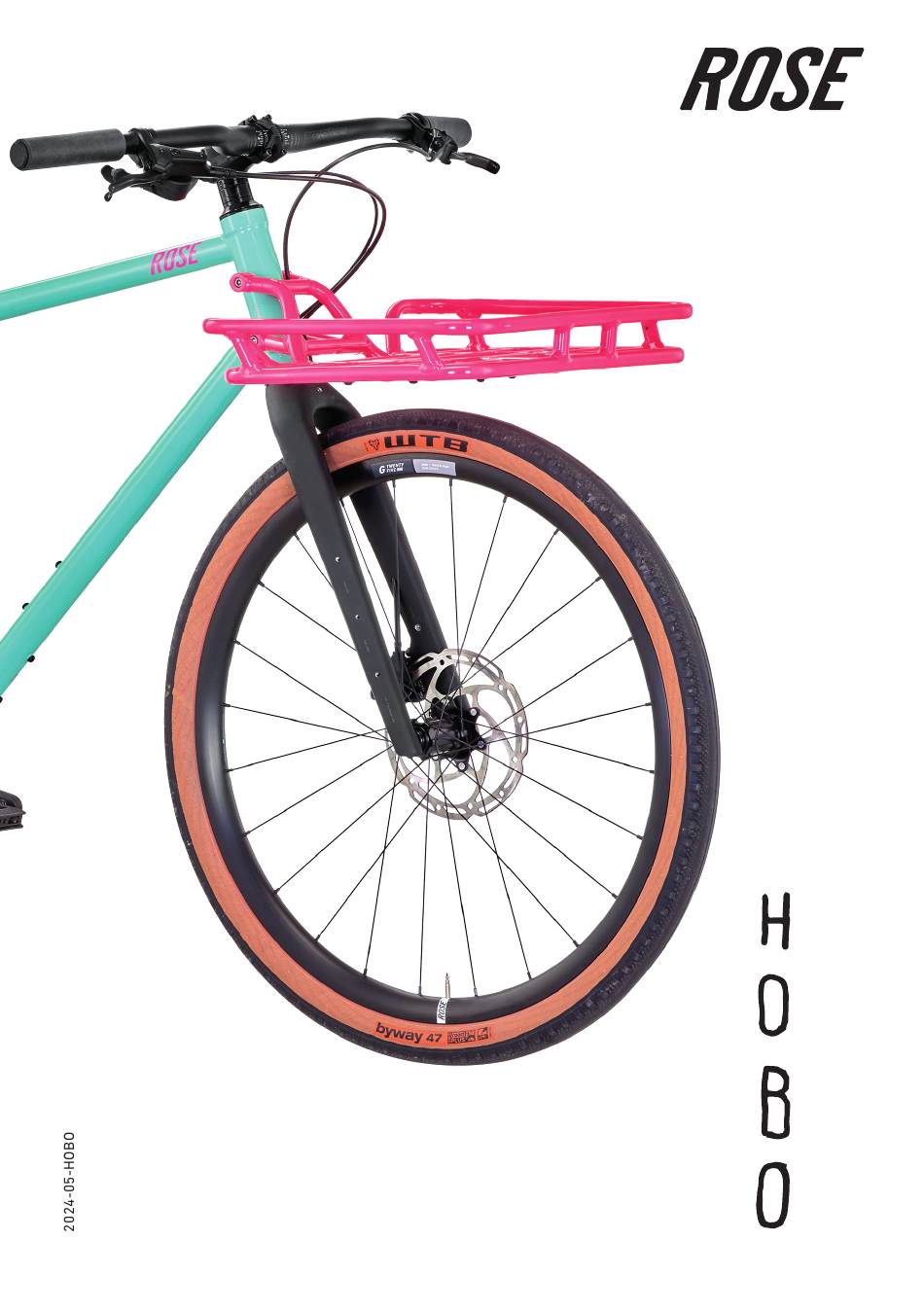

  • Page 1 BEDIENUNGSANLEITUNG OWNER‘S MANUAL | HANDLEIDING MANUEL D’INSTRUCTIONS...
  • Page 2 Rahmen Frame Frame Cadre Sattel Saddle Zadel Selle Sattelstütze Seat post Zadelpen Tige de selle Sattelstützenklemme Internal seat post clamp Zadelpenklem Système de fixation tige de selle Bremsscheibe Disc rotor Remschijf Disque de frein Kassette Cassette Cassette Cassette Schaltwerk Rear derailleur Achterderailleur Dérailleur arrière Kette...
  • Page 3 Benötigtes Werkzeug ........................10 Neigung des Lenkers einstellen ....................11 Lenker geradestellen und Steuersatzspiel einstellen............12 Vorderrad mit DT Swiss RWS-Steckachse einbauen ............13 Vorderrad mit ROSE Steckachse einbauen ................14 Sitzhöhe anpassen .........................16 Gepäckträger und Schutzbleche montieren ................17 Pedale anbringen ..........................19 4. Erste Fahrt und Gewöhnung an dein neues Fahrrad ............20 5.
  • Page 4 Schäden an Carbon-Bauteilen sind nicht unbedingt sofort sichtbar. Bestehen Zweifel, sollte unbedingt ein ausgebildeter Zweiradmechatroniker hinzugezogen werden. Carbon-Bauteile haben eine begrenzte Lebensdauer. Gabeln, Lenker, Sattelstütze, Vorbau, Kurbeln und Laufräder aus Carbon sollten in regelmäßigen Abständen (z. B. alle drei Jahre) ausgetauscht werden. Wir empfehlen, ROSE Rahmen und...
  • Page 5 • Schaltzüge und Zughüllen • Aufkleber und Lackierung 1.10 Gewichtsgrenze Das ROSE HOBO ist für ein maximales Systemgewicht von 110 kg ausgelegt. Folgende Modelle sind für ein maximales Systemgewicht von 120 kg ausgelegt: • HOBO Deore MY24 mit Ergotec Sattelstütze (2346043, 2346044) •...
  • Page 6 Unsachgemäß montierte Komponenten können sich während der Fahrt lösen oder brechen! • Die Montage muss gemäß dieser Bedienungsanleitung erfolgen. • Bei Zweifeln muss der ROSE Service oder ein ausgebildeter Zweiradmechatroniker hinzugezogen werden. GEFAHR Unfallgefahr durch reduzierte Bremsleistung infolge nicht eingebremster Bremsbeläge! Scheibenbremsen können erst nach sorgfältigem Einbremsen der Bremsbeläge ihre volle Bremskraft entfalten.
  • Page 7 • Es dürfen keine Anhänger am Hinterradgepäckträger angebracht werden. Sorgfaltspflicht des Fahrers Die Anwendung dieser Bedienungsanleitung entbindet den Fahrer nicht von der Sorgfaltspflicht, das Fahrrad in betriebssicherem Zustand zu halten. Bei Fragen muss unbedingt ein ausgebildeter Zweiradmechatroniker oder der ROSE Service hinzugezogen werden.
  • Page 8 Sicherheit im öffentlichen Straßenverkehr GEFAHR Unfallgefahr durch ungenügende Ausstattung für den öffentlichen Straßenverkehr! Die für Fahrräder vorgeschriebenen Ausstattungen für den öffentlichen Straßenverkehr dienen in erster Linie der Sichtbarkeit der Fahrradfahrer. Wirst du als Fahrradfahrer nicht oder zu spät erkannt, können Unfälle mit schweren Folgen geschehen.
  • Page 9 Bestimmungsgemäßer Gebrauch Der Einsatzbereich der ROSE Fahrräder ist in sechs Kategorien aufgeteilt - von Fahrten auf geteerten Straßen bis zum Einsatz im Downhill- oder Freeride-Bereich. Die Fahrräder sind ausschließlich gemäß deren bestimmungsgemäßem Gebrauch zu verwenden. Anderenfalls übernimmt der Anwender die Verantwortung.
  • Page 10 Unsachgemäß montierte Komponenten können sich während der Fahrt lösen! • Die Montage muss gemäß dieser Bedienungsanleitung erfolgen. • Bei Zweifeln muss der ROSE Service oder ein ausgebildeter Zweiradmechatroniker hinzugezogen werden. Benötigtes Werkzeug Für die Montage deines Fahrrads benötigst du je nach Modell und Ausstattungsvariante folgende Werkzeuge: •...
  • Page 11 Neigung des Lenkers einstellen 1. Löse die Schrauben der Lenkerklemmung soweit gegen den Uhrzeigersinn, dass sich die Neigung des Lenkers einstellen lässt. 2. Richte den Lenker mittig aus und stelle die Neigung des Lenkers ein. 3. Ziehe die Schrauben der Lenkerklemmung abwechselnd in kleinen Schritten an, bis das Anzugsdrehmoment von 6 Nm erreicht ist.
  • Page 12 Lenker geradestellen und Steuersatzspiel einstellen VORSICHT Die Schraube zur Einstellung des Steuersatzspiels (1) dient nicht dem Festziehen des Vorbaus, sondern nur zur Einstel- lung des Lagerspiels! 1. Löse die Klemmschrauben (2) des Vorbaus mit einem Innensechskantschlüssel. Die Schraube zur Einstellung des Steu- ersatzspiels (1) nicht lösen.
  • Page 13 3.4 Vorderrad mit DT Swiss RWS-Steckachse einbauen Weitere Details findest du in der Bedienungsanleitung des Herstellers. Siehe auch „7.4 Weiterführende Informationen“. 15 Nm 1. Entferne die Steckachse aus der Gabel. 2. Prüfe, ob sich ein Gummi am Bremshebel des Vorderrads befindet. Entferne den Gummi, falls vorhanden. 3.
  • Page 14 Ein Fahrrad-Montageständer erleichtert die Montage des Vorderrads. Bringe bei Verwendung eines Montageständers zuerst die Sattelstütze an, um das Fahrrad an der Sattelstütze im Montageständer fixieren zu können. Der Hebel der ROSE Steckachse kann abgenommen und für das Vorder- oder Hinterrad verwendet werden. Drücke dazu die beiden seitlichen Entriegelungstaster.
  • Page 15 Vorderrad montieren 15 Nm 1. Entferne die Steckachse aus der Gabel. 2. Prüfe, ob sich ein Gummi am Bremshebel des Vorderrads befindet. Entferne den Gummi, falls vorhanden. 3. Entferne, falls vorhanden, die Transportsicherung zwischen den Bremsbelägen. → Bewahre die Transportsicherung für den späteren Transport deines Fahrrads auf. 4.
  • Page 16 Sitzhöhe anpassen GEFAHR Unfall- und Beschädigungsgefahr durch Unterschreitung der Mindesteinstecktiefe der Sattelstütze! Bei Unterschreitung der Mindesteinstecktiefe kann die Sattelstütze brechen oder der Rahmen Schaden nehmen. • Die auf der Sattelstütze markierte Mindesteinstecktiefe darf auf keinen Fall unterschritten werden! • Die Sattelstütze muss mindestens 10 cm in den Rahmen eingesteckt sein. 6 Nm min 10 cm 1.
  • Page 17 5 Nm 5 Nm Hinterradgepäckträger Der Rahmen des ROSE HOBO besitzt zur Montage eines Hinterradgepäckträger Gewinde an den Ausfallenden (1) und an der Sitzstrebenbrücke (2). Die Maximalbelastung des Hinterradgepäckträger darf 8 kg pro Seite nicht überschreiten! Die Schrauben in den Gewinden dürfen mit einem maximalen Drehmoment von 5 Nm angezogen werden.
  • Page 18 5 Nm 5 Nm Der Rahmen des ROSE HOBO besitzt zur Montage von Schutzblechen am Vorder- und Hinterrad Gewinde an den Ausfallenden (4), an der Sitzstrebenbrücke (3) und an der Gabel (1, 2). Unter www.rosebikes.de ist ein spezielles Schutzblech-Kit für das HOBO verfügbar.
  • Page 19 Pedale anbringen Ein Pedal besitzt ein Rechts-, das andere ein Linksgewinde. Die meisten Pedale sind mit „L“ und „R“ für die Montageseite gekennzeichnet. Bei manchen Pedalen ist das linke Pedal mit einer Rille auf der Achse gekennzeichnet. Weitere Details findest du in der Bedienungsanleitung des Herstellers. 1.
  • Page 20 Erste Fahrt und Gewöhnung an dein neues Fahrrad Mache dich in einfachem Gelände abseits des öffentlichen Straßenverkehrs mit Fahrverhalten, Bremsen, Schaltung und – wenn vorhanden – mit den Federelementen vertraut. Auch hier den Helm nicht vergessen! Steigere nur langsam den Anspruch des Geländes bzw.
  • Page 21 Tätigkeiten vor und nach der Fahrt Vor der Fahrt Für den sicheren Gebrauch deines Fahrrads solltest du vor der Fahrt bestimmte Tätigkeiten ausführen. Liegen Mängel oder Fehler vor, muss dein Fahrrad von einem ausgebildeten Zweiradmechatroniker überprüft und die Mängel beseitigt werden.
  • Page 22 Prüfe den festen Sitz des Vorbaus: Stelle dich vor das Fahrrad, klemme das Vorderrad zwischen die Knie und versuche den Lenker zu verdrehen. → Der Lenker darf sich mit normalem Kraftaufwand nicht verdrehen lassen. Prüfe das Lagerspiel des Steuersatzes: Stelle dich mit beiden Händen am Lenker neben dein Fahrrad, ziehe den Bremshebel der Vorderradbremse und bewege das Fahrrad langsam vor und zurück.
  • Page 23 Stürze oder Überbeanspruchungen können unbemerkte und nicht sichtbare Schäden verursachen. • Fahren mit beschädigten, verbogenen oder gar eingerissenen Teilen ist lebensgefährlich. • Nach einem Sturz müssen das Fahrrad und seine Teile durch den ROSE Service oder einen ausgebildeten Zweiradmechatroniker geprüft werden.
  • Page 24 Felge beschädigen. Versand des Fahrrads Je nach Größe der ROSE Bike Box kann das Fahrrad in unterschiedlichen Montagezuständen verschickt werden. Versende das Fahrrad in dem Montagezustand wie du es erhalten hast. 1. Alle losen oder beweglichen Teile fixieren oder ausreichend ummanteln. Scharfe oder spitze Komponenten müssen zusätzlich ummantelt werden, damit sie im Karton keine Schäden verursachen und nicht nach außen durchschlagen...
  • Page 25 Fahrt“ auf Seite 21). ROSE Bike Service Muss dein ROSE Fahrrad in die Werkstatt, sei es zur Inspektion oder Reparatur, bieten wir dir den Bike Service an. Alle Informationen hierzu sowie Service- und Terminauswahl findest du unter rosebikes.de. Inspektion von Fahrrädern GEFAHR Unfallgefahr durch nicht oder nicht fristgerecht durchgeführte Wartung und Inspektion!
  • Page 26 monatlich / 3 Monate / jährlich / sonstige / Komponente Tätigkeit 20 h 60 h 200 h Anmerkung Bremsen Verschleiß der Bremsbeläge prüfen. → Der Bremsbelag auf dem metallischen Träger muss eine Mindeststärke von 0,5 mm haben. Verschleiß der Bremsscheiben prüfen. →...
  • Page 27 Alle Schraubverbindungen müssen mit einem geeigneten Drehmomentschlüssel angezogen werden. Bei richtiger Handhabung wird so die Überdehnung der Schrauben mit anschließender Bruchgefahr verhindert. Komponenten Hersteller, Modell Anzugsdrehmoment Sattelstützenklemmung Rose 6 Nm Gabelschaftklemmung: 6 Nm Vorbau Ergotec Piranha Lenkerklemmung: 6 Nm Bremssattelbefestigung Vorderrad und...
  • Page 29 Straightening the handlebar and adjusting the steering play ..........38 Installing a front wheel with DT Swiss RWS thru axle ............39 Installing a front wheel with ROSE thru axle .................40 Adjusting the seat height ......................42 Mounting the luggage rack and mudguards ................43 Installing the pedals ........................45...
  • Page 30 Damages to carbon components might not show up immediately. If in doubt, please consult a qualified bicycle mechanic. Carbon parts have a limited lifespan. Forks, handlebars, seat posts, stems, cranks and wheels made from carbon should be replaced regularly (e.g. every three years). We recommend replacing ROSE frames and forks made from carbon every six years.
  • Page 31 • Stickers and paint 1.10 Weight limit The ROSE HOBO is designed for a maximum weight of 110 kg. The following models are designed for a maximum system weight of 120 kg: • HOBO Deore MY24 with Ergotec seat post (2346043, 2346044) •...
  • Page 32 Improperly installed components may loosen or break during the ride! • Always follow the assembly instructions included in this manual. • If in doubt, please consult the ROSE service team or a qualified bicycle mechanic. DANGER Risk of accident due to reduced braking performance caused by brake pads that are not broken in! Disc brakes can only achieve full braking power when the brake pads are broken in.
  • Page 33 Following the instructions specified in this manual does not absolve the riders from their duty of care to ensure that their bike is always in good condition. If there are any questions, consult a qualified bicycle mechanic or the ROSE service team.
  • Page 34 Safety on public roads DANGER Risk of accident due to insufficient equipment for use on public roads! The equipment prescribed for bicycles on public roads has the primary intention of ensuring cyclist visibility. If you as a cyclist are overlooked or seen too late, accidents with serious consequences can occur. •...
  • Page 35 Intended use The intended use for ROSE bikes is divided into six different categories – ranging from use on paved roads through to downhill or freeride use. The bikes must only be used in accordance with their intended purpose/use. Otherwise, the user takes responsibility.
  • Page 36 Depending on the bike model, different components may have been removed or repositioned for shipping. In addition, you have to install the pedals and check whether your bike is in a roadworthy condition. Check the bike and its parts for transport damage after unpacking. If you find any damages, please contact the ROSE service team.
  • Page 37 Adjusting the angle of the handlebar 1. Loosen the handlebar clamp bolts by turning them anti- clockwise until the angle of your handlebar can be adjusted. 2. Centrally align the handlebar and adjust the angle. 3. Tighten the bolts of the handlebar clamp alternately in small increments until you have reached a tightening torque of 6 Nm.
  • Page 38 Straightening the handlebar and adjusting the steering play CAUTION The adjusting bolt for the steering play (1) does not serve to tighten the stem, but only to adjust the play in the steering bearing! 1. Loosen the stem clamp bolts (2) with a hex wrench. Do not loosen the adjusting bolt for the steering play (1).
  • Page 39 Installing a front wheel with DT Swiss RWS thru axle For more details see the manufacturer‘s manual. Also see “7.3 Further information”. 15 Nm 1. Remove the thru axle from the fork. 2. Check whether there is an elastic band on the front brake lever. Remove the elastic band if present. 3.
  • Page 40 The lever of the ROSE thru axle can be removed and used for the front or rear wheel. To do this, press the two unlocking...
  • Page 41 Installing the front wheel 15 Nm 1. Remove the thru axle from the fork. 2. Check whether there is an elastic band on the front brake lever. Remove the elastic band if present. 3. If present, remove the pad spacer that is fitted between the brake pads. →...
  • Page 42 Adjusting the seat height DANGER Raising the seat post below the minimum insertion mark may cause accidents or damage! If the seat post is not inserted to the minimum insertion mark, it may break or damage the frame. • The seat post must not be raised further than the limit mark! •...
  • Page 43 Rear Luggage Racks The frame of the ROSE HOBO has threads at the dropouts (1) and at the seat stay bridge (2) for mounting a rear rack. The maximum load of the rear rack must not exceed 8 kg per side! The bolts in the threaded eyelets may be tightened to a maximum torque of 5 Nm.
  • Page 44 5 Nm 5 Nm The frame of the ROSE HOBO has threads on the dropouts (4), on the seat stay bridge (3) and on the fork (1, 2) for mounting mudguards on the front and rear wheel. A special mudguard kit for the HOBO is available at www.rosebikes.com.
  • Page 45 Installing the pedals One of the pedals has a right- and the other a left-hand thread. Most pedals have the letter “L” and “R” stamped on for the mounting side. Some pedals come with a groove in the of the left pedal axle. For more details see the manufacturer‘s manual.
  • Page 46 The first ride and getting used to your new bike Familiarise yourself with the handling, brakes, shifting system and – if available – with the suspension elements of your bike, while not on public roads. Do not forget to wear a helmet! Only slowly increase the difficulty of the terrain or cycling manoeuvres.
  • Page 47 Before and after your ride Before your ride To make sure your bike is safe to ride, you should carry out certain tasks before your ride. If there are any defects or flaws, you should have your bike inspected and repaired by a qualified bicycle mechanic. Never ride on a defective or malfunctioning bicycle! Task/Check Check that the wheels are straight.
  • Page 48 Verify the tight fit of the stem: Stand in front of the bike with the front wheel between your knees and try to turn the handlebar left and right. → It should not be possible to turn the handlebar with normal force. Check the headset for play: Stand next to your bike with both hands on the handlebar.
  • Page 49 Crashes or exceptional stresses may cause unnoticed and invisible damages. • Riding with damaged, bent or even torn parts is extremely dangerous. • After a fall, you should have your bike and its components checked by the ROSE service team or a qualified bicycle mechanic.
  • Page 50 Some sealants contain ingredients that increase corrosion and could thus damage the rim. Bike shipping Depending on the size of the ROSE bike box, the bike is shipped in different conditions. Ship your bike in the same condition you’ve received it.
  • Page 51 • The service works and intervals mentioned in this manual must be observed. • Service and maintenance works must be carried out by the ROSE service or a qualified bicycle mechanic. A bike inspection includes a complete check of all components. Servicing is required after a specific period of time or after a certain amount of kilometres ridden, whichever comes first.
  • Page 52 Monthly / Quarterly / Yearly / Other / Components Task 20 hrs 60 hrs 200 hrs Notes Wheels Hub maintenance: See manufacturer’s instructions for maintenance tasks. Check the rim tape for damage. The rim tape must be replaced when • it is coming off of the rims. •...
  • Page 53 All nuts and bolts must be tightened with an appropriate torque wrench. Proper use prevents overtightening and breaking of the bolts. Components Manufacturer, Torque Model Seat post clamp Rose 6 Nm Steerer clamp: 6 Nm Stem Ergotec Piranha Handlebar clamp: 6 Nm Brake calliper bolts front and rear wheel...
  • Page 55 Benodigd gereedschap ........................62 Stuurhoek instellen ........................63 Stuur centreren en speling in het balhoofdstel instellen ..........64 Voorwiel met DT Swiss RWS steekas monteren ..............65 Voorwiel met ROSE steekas monteren ..................66 Zithoogte aanpassen ........................68 Bagagedragers en spatborden monteren ................69 Pedalen monteren ..........................71 4.
  • Page 56 Schade aan carbon onderdelen is niet altijd direct zichtbaar. Raadpleeg bij twijfel beslist een opgeleide rijwielhersteller. Carbon onderdelen hebben een beperkte levensduur. Voorvork, stuur, zadelpen, stuurpen, crankarmen en wielen van carbon dienen regelmatig te worden vervangen (bijv. om de drie jaar). Wij adviseren ROSE frames en voorvorken van carbon na zes jaar te vervangen.
  • Page 57 • stickers en lak 1.10 Gewichtsgrens De ROSE HOBO is ontworpen om maximaal met een systeemgewicht van 110 kg te worden belast. De volgende modellen zijn ontworpen voor een maximaal systeemgewicht van 120 kg: • HOBO Deore MY24 met Ergotec-zadelpen (2346043, 2346044) •...
  • Page 58 Gevaar op ongeluk door onvakkundig gemonteerde onderdelen! Onvakkundig gemonteerde onderdelen kunnen tijdens het rijden losraken of breken! • De montage moet gebeuren conform deze handleiding. • Raadpleeg bij twijfel ROSE Service of een opgeleide rijwielhersteller. GEVAAR Gevaar op ongeluk door gereduceerd remvermogen vanwege niet ingereden remblokken! Bij schijfremmen komt pas na zorgvuldig inrijden van de remblokken het volledig remvermogen tot gelding.
  • Page 59 • Er mag geen fietskar aan de achterdrager bevestigd worden. 2.3 Zorgplicht van de berijder Het gebruik van deze handleiding ontbindt de berijder niet van zijn plicht de fiets in een voor gebruik veilige toestand te houden. Raadpleeg bij vragen beslist een opgeleide rijwielhersteller of ROSE Service.
  • Page 60 2.4 Veiligheid in het openbare wegverkeer GEVAAR Gevaar op ongeluk bij ontoereikende uitrusting voor deelname aan het verkeer! De voor de berijder voorgeschreven uitrusting voor deelname aan het openbare wegverkeer heeft in eerste instantie te maken met de zichtbaarheid van de berijder. Wordt de berijder niet of te laat gezien, kan dat tot ongevallen met ernstige gevolgen leiden.
  • Page 61 2.5 Doelmatig gebruik Het gebruiksdoel van de ROSE fietsen is onderverdeeld in zes categorieën – van ritten op geasfalteerde wegen tot downhill- of freeride-gebruik. De fietsen dienen uitsluitend voor het desbetreffende gebruiksdoel te worden gebruikt. In andere gevallen draagt de gebruiker verantwoordelijkheid voor zijn handelen.
  • Page 62 Onvakkundig gemonteerde onderdelen kunnen tijdens het rijden losraken! • De montage moet gebeuren conform deze handleiding. • Raadpleeg bij twijfel ROSE Service of een opgeleide rijwielhersteller. 3.1 Benodigd gereedschap Voor de montage van de fiets heb je, afhankelijk van het model en de uitvoering, de volgende gereedschappen nodig: •...
  • Page 63 3.2 Stuurhoek instellen 1. Draai de schroeven van de klembeugel zover tegen de klok in dat de hoek van het stuur ingesteld kan worden. 2. Centreer het stuur en stel de hoek van het stuur in. 3. Draai de schroeven van de klembeugel om en om vast totdat een aanhaalmoment van 6 Nm is bereikt.
  • Page 64 3.3 Stuur centreren en speling in het balhoofdstel instellen VOORZICHTIG De schroef om de speling in het balhoofdstel in te stellen (1) dient niet om de stuurpen vast te schroeven, maar alleen om de speling in te stellen! 1. Draai de klemschroeven van de stuurpen (2) los met een binnenzeskantsleutel.
  • Page 65 3.4 Voorwiel met DT Swiss RWS steekas monteren Verdere details vind je in de handleiding van de fabrikant. Zie ook „7.4 Aanvullende informatie“. 15 Nm 1. Trek de steekas uit de voorvork. 2. Controleer of er een elastiek aan de remhendel van de voorrem is bevestigd. Verwijder het elastiek, indien deze aanwezig is.
  • Page 66 Een montagestandaard voor de fiets vereenvoudigt de montage van het voorwiel. Bevestig bij het gebruik van een montagestandaard de fiets aan de zadelpen. De hendel van de ROSE steekas kan worden verwijderd en worden gebruikt voor het voor- of achterwiel. Druk hiervoor op de twee ontgrendelknoppen aan de zijkant.
  • Page 67 Voorwiel monteren 15 Nm 1. Trek de steekas uit de voorvork. 2. Controleer of er een elastiek aan de remhendel van de voorrem is bevestigd. Verwijder het elastiek, indien deze aanwezig is. 3. Verwijder, indien aanwezig, de transportbescherming tussen de remblokken. →...
  • Page 68 3.6 Zithoogte aanpassen GEVAAR Gevaar op ongeluk of beschadiging door onderschrijding van de minimale insteekdiepte van de zadelpen! Als er geen rekening wordt gehouden met de minimale insteekdiepte kan de zadelpen breken of het frame beschadigen. • De op de zadelpen aangegeven minimale insteekdiepte moet beslist worden aangehouden. •...
  • Page 69 5 Nm Achterdragers Het frame van de ROSE HOBO heeft schroefdraad bij de uitvaleinden (1) en bij de brug van de staande achtervork (2) voor de montage van een achterdrager. De achterdrager mag met maximaal 8 kg per kant belast worden.
  • Page 70 5 Nm 5 Nm Het frame van de ROSE HOBO heeft schroefdraad op de uitvaleinden (4), op de brug van de staande achtervork (3) en op de vork (1, 2) voor de montage van spatborden op het voor- en achterwiel.
  • Page 71 3.8 Pedalen monteren Een pedaal beschikt over een rechtse en de ander over een linkse draad. Op de meeste pedalen is met een ‘L’ of ‘R’ aangegeven aan welke kant ze dienen te worden gemonteerd. Sommige pedalen hebben een groef in het linkerpedaal. Verdere details vind je in de handleiding van de fabrikant.
  • Page 72 Eerste rit en vertrouwd raken met de fiets Zorg ervoor dat je op toegankelijke ondergrond, uit de buurt van het openbare wegverkeer vertrouwd raakt met het rijgedrag, de rem en - indien aanwezig - de verende elementen. Vergeet niet hierbij een helm te dragen! Verhoog geleidelijk de moeilijkheidsgraad van de ondergrond en rijmanoeuvres.
  • Page 73 Handelingen voor en na het fietsen 5.1 Voor gebruik Om de fiets op een veilige wijze te kunnen gebruiken, dien je enkele handelingen te verrichten. Laat de fiets indien je gebreken of fouten vaststelt door een opgeleide rijwielhersteller controleren en waar nodig repareren. Rijd nooit met een defecte of gebrekkige fiets! Handeling/controle Controleer de loop van de wielen: til voor- en achterwiel een voor een van de grond en draai aan het...
  • Page 74 Controleer de bevestiging van de stuurpen: Ga voor de fiets staan, klem het voorwiel tussen je knieën en probeer het stuur te draaien. → Het stuur mag bij normale krachtuitoefening niet draaien. Controleer de speling in het balhoofdstel: Ga naast je fiets staan en houd met beide handen het stuur vast.
  • Page 75 • Fietsen met beschadigde, verbogen of zelfs gescheurde onderdelen is levensgevaarlijk. • Laat de fiets en de onderdelen na een val controleren door ROSE Service of een opgeleide rijwielhersteller. • Repareer nooit zelf verbogen onderdelen, maar vervang ze voor je eigen veiligheid.
  • Page 76 Sommige afdichtmiddelen bevatten corrosieversterkende ingrediënten en kunnen de velgen beschadigen. 6.4 Verzending van de fiets Afhankelijk van de omvang van de ROSE Bike Box kan de fiets in verschillende montagetoestanden verzonden worden. Verzend de fiets in dezelfde montagetoestand als waarin je hem hebt ontvangen.
  • Page 77 73). 7.1 ROSE Bike Service Als de ROSE fiets voor inspectie of reparatie in onze werkplaats bekeken moet worden, kun je contact met ons opnemen. Alle informatie hierover, evenals de mogelijkheid om een afspraak te maken vind je op www.rosebikes.nl.
  • Page 78 Maandelijks 3 maanden Jaarlijks / Overig / Onderdelen Werkzaamheden 200 h opmerking 20 h 60 h Remmen Slijtage van de remblokken controleren. → Het materiaal op de metalen drager moet een minimale dikte van 0,5 mm hebben. Slijtage van de remschijven controleren. →...
  • Page 79 Alle schroeven moeten met een momentsleutel worden vastgedraaid. Bij juist gebruik wordt zo doldraaien met het gevaar op een breuk voorkomen. Onderdelen Fabrikant, model Aanhaalmoment zadelpenklem ROSE 6 Nm vorkbuisklemming: 6 Nm stuurpen Ergotec Piranha stuurklemming: 6 Nm remklauwbevestiging voorwiel en achterwiel...
  • Page 81 Alignement du cintre et réglage du jeu de direction ............91 Montage de la roue avant avec l’axe traversant DT Swiss RWS ........92 Montage de la roue avant avec l’axe traversant ROSE ............93 Ajuster la hauteur d’assise ......................95 Montage des porte-bagages et garde-boue ................96 Montage des pédales ........................98...
  • Page 82 Les composants en carbone ont une durée de vie limitée. Une fourche, un cintre, une tige de selle, une potence, un pédalier et des roues en carbone doivent être remplacés à intervalles réguliers (p. ex. tous les trois ans). Nous conseillons de remplacer les cadres et les fourches en carbone de ROSE après six ans.
  • Page 83 • autocollants et peinture 1.10 Poids maximum Le HOBO ROSE est conçu pour un poids total de 110 kg. Les modèles suivants sont conçus pour un poids de système maximal de 120 kg : • HOBO Deore MY24 avec tige de selle Ergotec (2346043, 2346044) •...
  • Page 84 Les composants qui ont été mal montés, peuvent se desserrer ou casser en conduite! • Le montage est à exécuter conformément aux prescriptions de ce manuel d’instructions. • En cas de doutes, consultez le service après-vente ROSE ou un mécatronicien deux-roues diplômé. DANGER Risque d’accident dû...
  • Page 85 2.3 Obligation du cycliste d’agir précautionneusement Ce manuel d’instructions ne délie pas le cycliste de l’obligation de veiller au fonctionnement impeccable du vélo. En cas de questions, il faut absolument consulter un mécatronicien deux-roues diplômé ou le service après-vente ROSE.
  • Page 86 2.4 Sécurité dans la circulation routière publique DANGER Risque d’accident dû à l’équipement inapproprié pour la circulation routière! L’équipement prescrit pour des vélos utilisés dans la circulation routière publique servent primordialement à la visibilité des cyclistes. Si un cycliste n’est pas vu ou pas vu à temps, il peut avoir un accident avec des conséquences graves. •...
  • Page 87 France Le Code de la route s’applique pour des équipements obligatoires à vélo dans l’espace public en France. Il est conseillé de prévoir l’équipement ci-dessous avant de rouler dans la circulation routière avec votre vélo: Dénomination Autres notes Éclairage avant Lumière jaune ou blanche, non éblouissante.
  • Page 88 2.5 Utilisation conforme Il y a six catégories d'usage pour les vélos ROSE – de l'usage sur des routes pavées à la pratique de downhill ou freeride. Il ne faut utiliser les vélos que conformément aux dispositions. Sinon, l’utilisateur se fait responsable des conséquences.
  • Page 89 Les composants mal montés peuvent se desserrer en conduite! • Le montage est à exécuter conformément aux prescriptions de ce manuel d’instructions. • En cas de doutes, consultez le service après-vente ROSE ou un mécatronicien deux-roues diplômé. 3.1 Outillage indispensable En fonction du modèle et de l'équipement, il vous faut les outils ci-dessous pour le montage de votre vélo:...
  • Page 90 3.2 Réglage de l’inclinaison du guidon 1. Desserrez les vis de serrage du guidon en les tournant contre le sens des aiguilles d'une montre jusqu’à ce que le guidon puisse être incliné. 2. Alignez le guidon et réglez son inclinaison. 3.
  • Page 91 3.3 Alignement du cintre et réglage du jeu de direction ATTENTION La vis (1) destinée à régler le jeu du jeu de direction ne sert pas à serrer la potence mais uniquement à régler le jeu des roulements. 1. Desserrez les vis de serrage (2) de la potence avec une clé hexagonale.
  • Page 92 3.4 Montage de la roue avant avec l’axe traversant DT Swiss RWS Pour plus d’informations, consultez le manuel d’instructions du fabricant. Voir aussi « 7.4 De plus amples informations ». 15 Nm 1. Retirez l’axe traversant de la fourche. 2. Vérifiez si un élastique se trouve sur le levier de frein de la roue avant. Enlevez l’élastique, si existant. 3.
  • Page 93 Le levier de l'axe traversant ROSE peut être retiré et utilisé pour la roue avant ou arrière. Pour ce faire, appuyez sur les...
  • Page 94 Montage de la roue avant 15 Nm 1. Retirez l’axe traversant de la fourche. 2. Vérifiez si un élastique se trouve sur le levier de frein de la roue avant. Enlevez l’élastique, si existant. 3. Si existant, retirez aussi le système de sécurité de transport entre les plaquettes de frein. →...
  • Page 95 3.6 Ajuster la hauteur d’assise DANGER Risque d’accident et d’endommagement dus à une tige de selle trop peu mise dans le tube de selle! Dans le cas que la tige de selle n’est pas insérée suffisamment, elle peut casser ou le cadre être endommagé. •...
  • Page 96 5 Nm Porte-bagages arrière Le cadre du ROSE HOBO possède des filetages aux pattes de cadre (1) et à l’arceau rigidificateur (2) pour monter un porte- bagages arrière. Il ne faut pas que la charge utile maximale du porte-bagages arrière dépasse les 8 kg de chaque côté! Il faut serrer les vis dans les filetages uniquement au couple maximal de 5 Nm.
  • Page 97 5 Nm 5 Nm Le cadre du ROSE HOBO possède des filetages aux pattes de cadre (4), à l’arceau rigidificateur (3) et à la fourche (1, 2) pour monter de garde-boue à la roue avant et arrière. Sur www.rosebikes.fr, vous trouverez un kit spécial pour garde-boue pour le HOBO.
  • Page 98 3.8 Montage des pédales L’une des pédales possède un filetage à droite et l’autre un filetage à gauche. La plupart des pédales est signalée par la lettre « L » (gauche) ou « R » (droite) pour indiquer le bon côté. La pédale gauche de quelques pédales est marquée par une rainure dans l’axe.
  • Page 99 Première sortie et familiarisation avec votre nouveau vélo Familiarisez-vous avec le comportement, les freins, la transmission et, le cas échéant, les suspensions de votre vélo sur le terrain facile à l’écart de la circulation routière publique. N’oubliez pas de porter un casque! N’osez rouler qu’au fur et à mesure sur des terrains plus difficiles ou faire de manœuvres moins rassurantes.
  • Page 100 Réglages avant et après une sortie à vélo 5.1 Avant la sortie Pour rouler le vélo en toute sécurité, il faudrait que vous réalisiez d’abord certaines tâches. Si votre vélo présente des défauts ou dysfonctionnements, il faut faire un mécatronicien deux-roues diplômé réviser votre vélo et éliminer les vices. Ne roulez jamais sur un vélo qui est défectueux ou qui présente de défauts! Réglages/Vérifications Vérifiez la rotation des roues: Soulevez la roue avant et la roue arrière l’une après l’autre et faites-les...
  • Page 101 Vérifiez le serrage correct de la potence: placez-vous devant le vélo, coincez la roue avant entre les genoux et essayez de tourner le guidon. → Il ne faut pas que le guidon tourne sans forcer anormalement. Vérifiez si vous ressentez du jeu dans le jeu de direction: debout à côté du vélo, prenez le guidon par les deux mains, actionnez le levier de frein avant et poussez légèrement le vélo vers l’avant et vers l’arrière.
  • Page 102 • Si vous roulez un vélo avec des pièces endommagées, tordues ou même fissurées ou cassées, vous courez des risques vitaux. • Après une chute, le vélo et les composants sont à réviser par le service après-vente ROSE ou un mécatronicien deux-roues diplômé.
  • Page 103 6.4 Envoi du vélo En fonction des cotes de la boîte d'origine ROSE, l’état à quel point est monté le vélo diffère. Envoyez le vélo dans l’état dans lequel vous l’avez réceptionné.
  • Page 104 7.1 Bike Service ROSE Quand un vélo ROSE doit être révisé ou réparé, nous vous proposons de recourir à notre service après-vente Bike Service. Pour toutes les informations à ce sujet, convenir d’un service et d’un rendez-vous, merci d’aller sur rosebikes.fr.
  • Page 105 par mois / 3 mois / par an / Autre / Composant Tâche 20 h 60 h 200 h Note Freins Vérification de l’usure des plaquettes de frein. → La garniture sur la plaquette de frein métallique doit être au minimum de 0,5 mm d’épaisseur.
  • Page 106 Tous les raccords vissés doivent être serrés avec une clé dynamométrique appropriée. Si vous l’utilisez correctement, vous évitez de forcer les vis au risque de les casser. Composants Fabricant, modèle Couple de serrage Collier de selle ROSE 6 Nm Pivot de fourche: 6 Nm Potence Ergotec Piranha Cintre: 6 Nm Fixation Étrier de frein avant et arrière...
