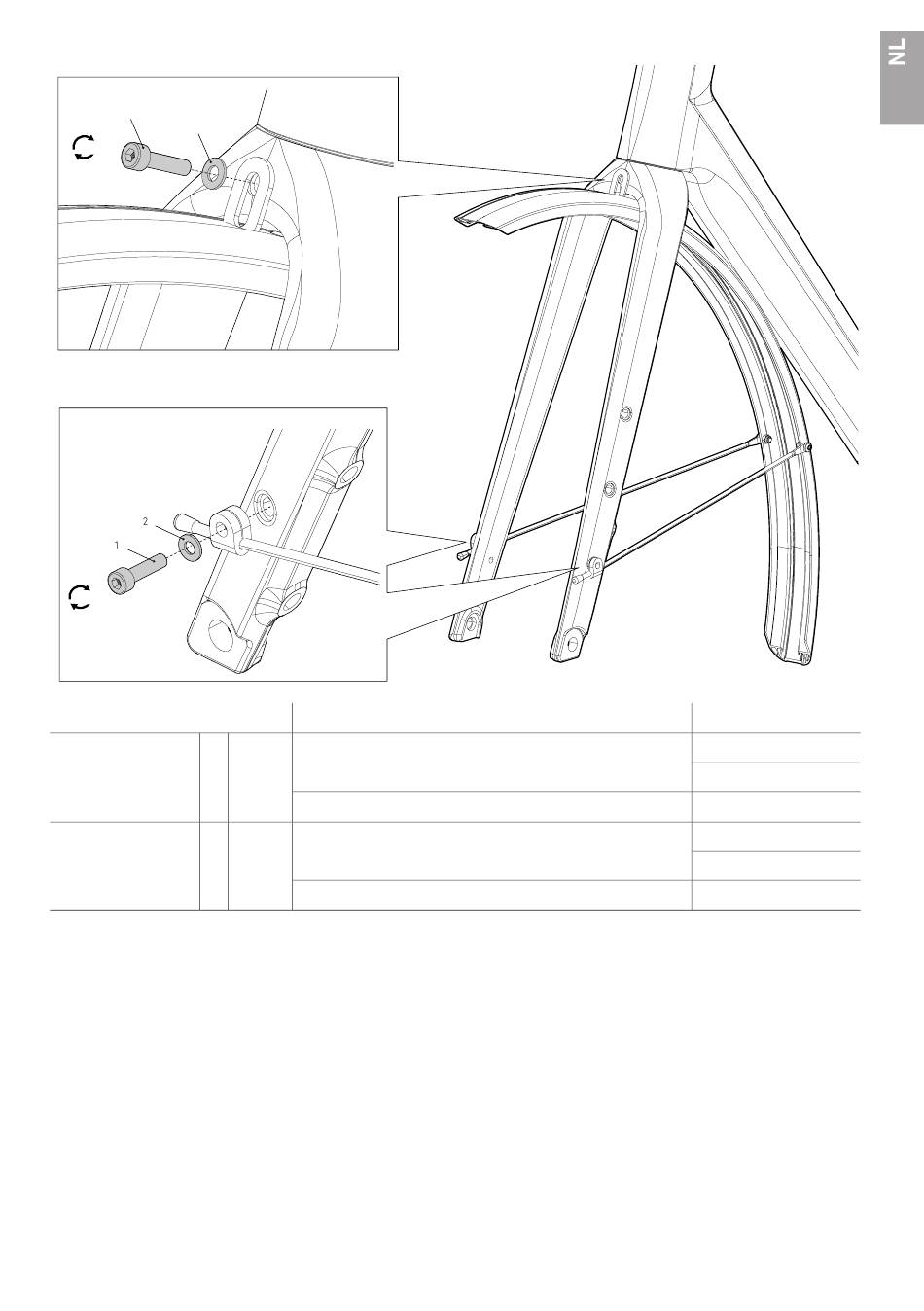

Montage van het spatbord op de fiets
A
1
2
2 Nm
B
2 Nm
Positie
Bovenste
A
bevestiging
Onderste
B
bevestiging
1. Demonteer het voorwiel.
2. Controleer de schroefdraad in de vork.
→ De schroefdraad moet intact zijn en vrij van vuil en carbonvezels.
3. Bevestig het spatbord aan de voorvork van de Backroad en draai de bevestigingsschroeven vast met een
aanhaalmoment van 2 Nm (A).
4. Bevestig de rails aan de voorvork en draai de bevestigingsschroeven vast met een aanhaalmoment van 2 Nm
(B).
5. Controleer of het spatbord goed vastzit.
6. Monteer het voorwiel en controleer de speling.
→ Het spatbord mag niet in aanraking komen met het wiel of de fietsband.
→ Alle onderdelen moeten een minimale afstand van 10 mm tot de fietsband hebben. Voorkom zo dat kleine
voorwerpen het wiel laten blokkeren.
All manuals and user guides at all-guides.com
Bevestigingselement
1 x M5 x 20 mm / 1 x onderlegring M5
1, 2
1 x M5 x 16 mm / 1 x onderlegring M5
2 x M5 x 20 mm / 1 x onderlegring M5
1, 2
2 x M5 x 18 mm / 1x onderlegring M5
Backroad model
Backroad Carbon
Backroad Aluminium
Backroad+
Backroad Carbon
Backroad Aluminium
Backroad+
21
