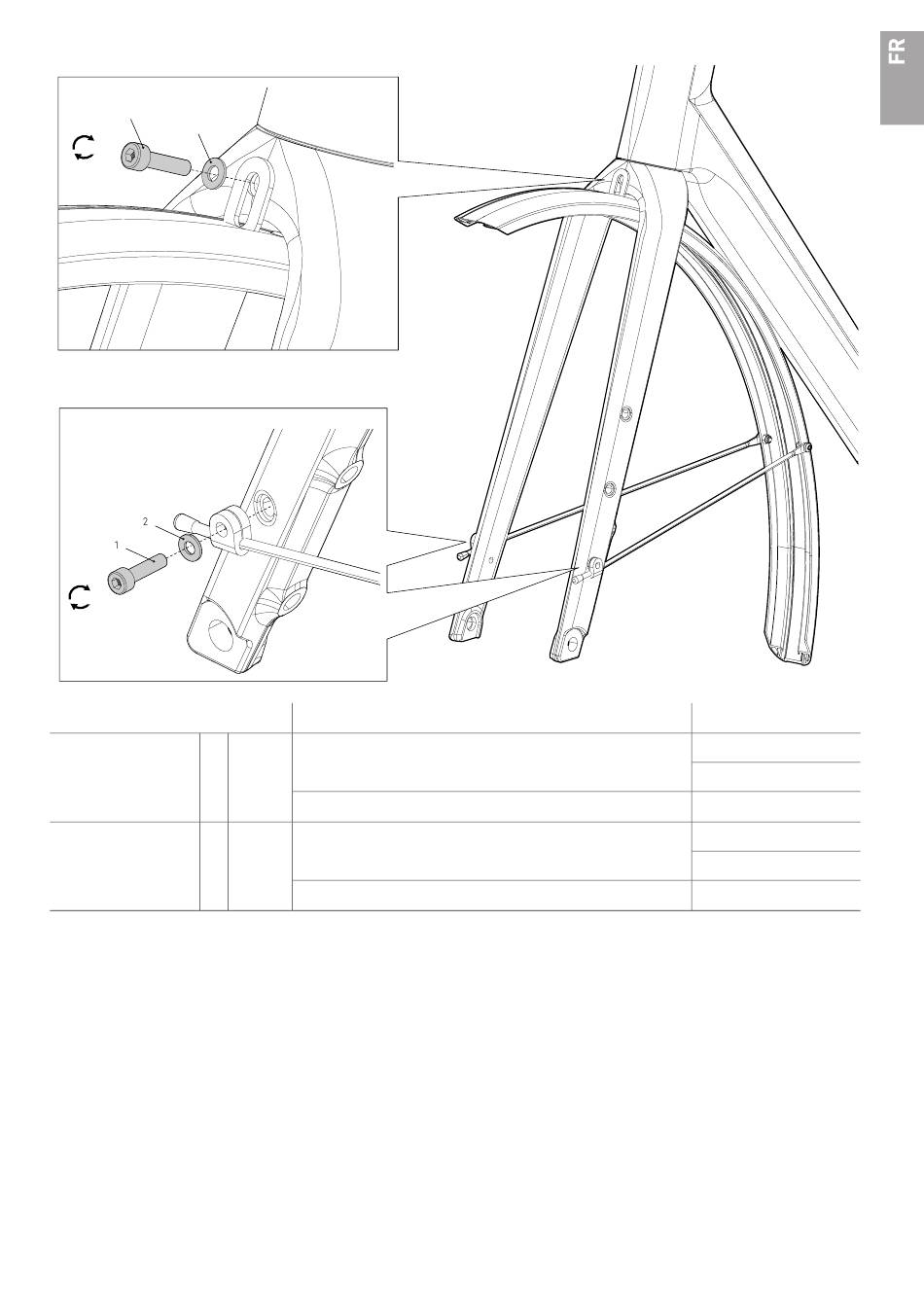

Montage du garde-boue au vélo
A
1
2
2 Nm
B
2 Nm
Position
Fixation en haut
A
Fixation en bas
B
1. Démontez la roue avant.
2. Vérifiez les filetages de la fourche.
→ Il faut que les filetages soient être intacts et exempts d'impuretés et de fibres de carbone.
3. Fixez le garde-boue au support de la fourche de votre Backroad et serrez les boulons de fixation au couple de
2 Nm (A).
4. Mettez les rails en place sur la fourche et serrez les vis de fixation au couple de 2 Nm (B).
5. Vérifiez le montage sûr et correct du garde-boue.
6. Montez la roue avant et vérifiez le dégagement.
→ Il ne faut pas que le garde-boue touche la roue ou le pneu.
→ Il faut prévoir une distance minimum de 10 mm entre toutes les pièces et le pneu. Les petits corps étran-
gers ne doivent pas provoquer le blocage de la roue.
All manuals and user guides at all-guides.com
Élément de fixation
1 M5 x 20 mm / 1 entretoise M5
1, 2
1 M5 x 16 mm / 1 entretoise M5
2 M5 x 20 mm / 1 entretoise M5
1, 2
2 M5 x 18 mm / 1 entretoise M5
Modèle Backroad
Backroad carbone
Backroad aluminium
Backroad+
Backroad carbone
Backroad aluminium
Backroad+
29
