Direction
2. Lorsque le moteur est froid, le niveau du liquide
doit se trouver entre les repères MIN COLD et
MAX HOT quand le moteur est éteint.
3. Ajoutez ou retirez du liquide au besoin pour
emmener le niveau du liquide à la ligne située
entre les repères MIN COLD et MAX HOT. Uti-
lisez de l'huile à transmission automatique con-
forme aux spécifications Dexron III ou TES-389.
4. Lorsque le moteur est chaud mais arrêté, le
niveau du liquide doit se trouver à la ligne MAX
HOT.
5. Ajoutez ou retirez du liquide au besoin pour
emmener le niveau du liquide au repère MAX
HOT. Utilisez de l'huile à transmission automa-
tique conforme aux spécifications Dexron III ou
TES-389.
46–04 Lubrification du boîtier
de direction assistée
Axe du secteur denté des séries
TRW TAS et THP
Appliquez de la graisse sur l'axe du secteur denté
avec un pistolet graisseur à main uniquement.
L'utilisation d'un pistolet graisseur puissant à
haute pression fournit la graisse trop rapidement
et peut affecter le joint autoclave, contaminant
ainsi le liquide hydraulique.
À l'aide d'un pistolet graisseur à main, appliquez une
graisse pour châssis à usages multiples NLGI de
classe 2 ou 3, jusqu'à ce qu'elle commence à débor-
der du joint de l'axe du secteur denté.
46–05 Lubrification de la barre
de direction
1. À l'aide d'un chiffon propre, essuyez toute la
saleté qui se trouve sur les embouts de grais-
sage de la barre de direction; reportez-vous à la
figure
4.
2. À l'aide d'un pistolet graisseur, appliquez de la
graisse propre aux embouts de graissage jusqu'à
ce que la vieille graisse soit éjectée de la douille.
Manuel d'entretien 108SD et 114SD, septembre 2015
AVIS
figure
3.
1
10/07/2016
1. Embout de graissage de l'axe du secteur denté

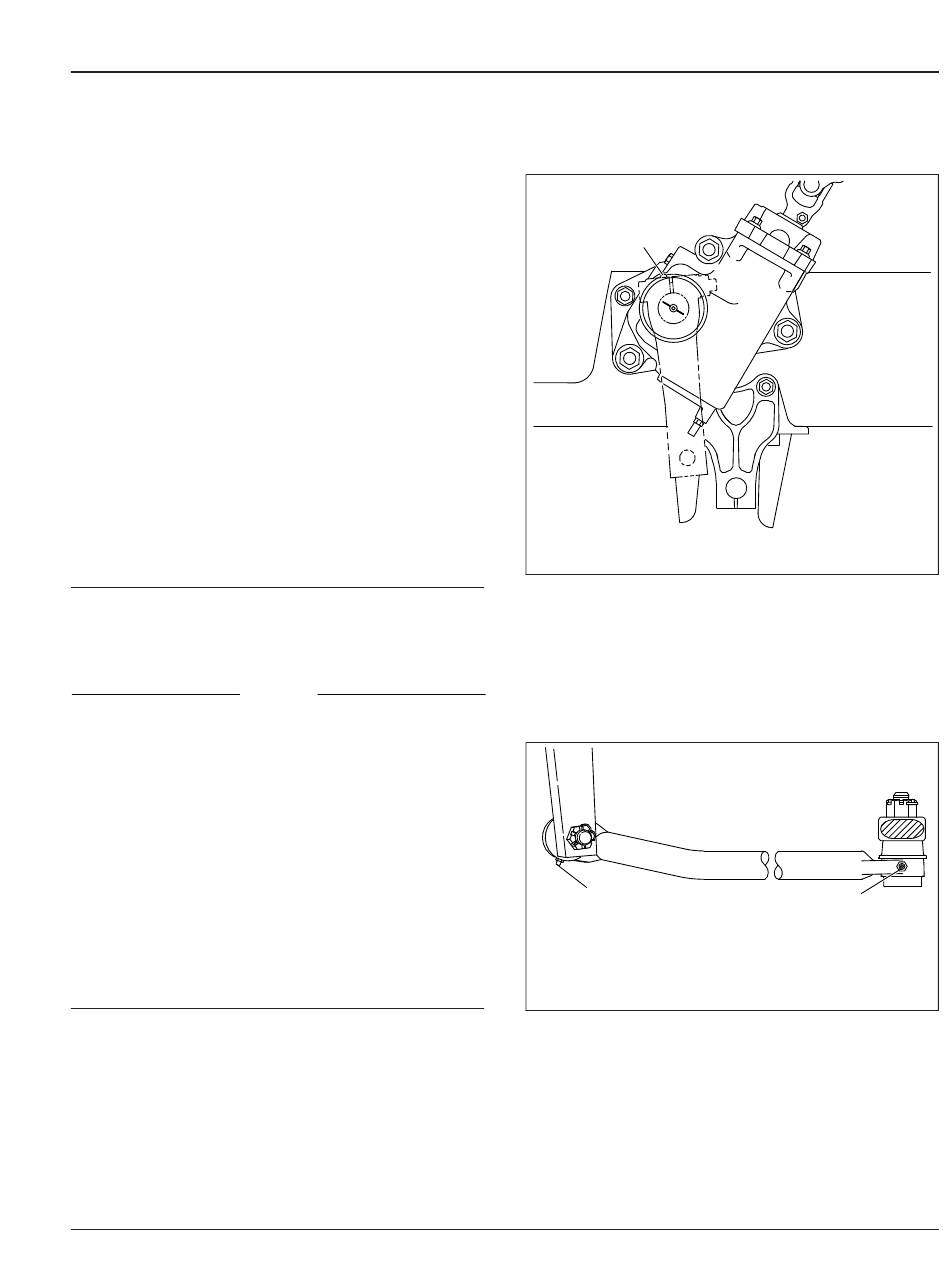

Fig. 3, Lubrification de l'axe du secteur denté de la
série TRW TAS
Utilisez une graisse pour châssis à usages mul-
tiples NLGI de classe 2 (graisse à 8 % de sté-
arate de lithium hydroxy-12) ou NLGI de classe 1
(graisse à 6 % de stéarate de lithium hydroxy-
12). La classe 2 est préférable.
1
10/07/2016
1. Embout de graissage au niveau de la bielle
pendante
2. Embout de graissage au niveau du bras de direction
de l'essieu
Fig. 4, Barre de direction
46
f461071
2
f461072
46/3
