Freins
21. Videz tous les réservoirs et retirez les jauges des
réservoirs de service. Fermez les robinets de
purge des réservoirs.
22. Retirez les cales de roues.
42–10 Remplacement du
dessiccatif du
dessiccateur d'air sur le
système WABCO
REMARQUE : Les instructions suivantes
s'appliquent au System Saver 1200 Plus et aux
dessiccateurs d'air double.
Les dessiccateurs d'air WABCO System Saver
peuvent utiliser soit une cartouche standard ou
une cartouche de déshydratant coalescent à
l'huile. Lors du remplacement de la cartouche de
déshydratant, il est très important d'utiliser le
même type de cartouche qui a été installé à
l'origine. Les cartouches de déshydratant coales-
cent à l'huile peuvent être utilisées dans n'importe
quelle application, mais nécessitent des entretiens
plus fréquents (chaque année ou aux deux ans, au
lieu de tous les deux à trois ans pour une cartou-
che standard). Ne remplacez pas une cartouche
de déshydratant coalescent à l'huile par une car-
touche standard, car cela peut entraîner la con-
tamination et le dysfonctionnement des compos-
ants du système d'air en aval.
Reportez-vous à la
figure 15
de la cartouche.
1. Videz le circuit d'air.
2. Utilisez une clé à sangle, tournez la cartouche
de déshydratant dans le sens inverse des ai-
guilles d'une montre et enlevez-la.
3. Retirez et jetez le joint torique.
4. Nettoyez la surface supérieure de la base du
dessiccateur avec un solvant de nettoyage com-
mercial.
IMPORTANT : Si la base du dessiccateur d'air
est endommagée, cela empêche une bonne
étanchéité, remplacez le dessiccateur d'air.
Manuel d'entretien 108SD et 114SD, Octubre 2019
AVIS
pour le remplacement
1
10/07/2016
1. Joint d'étanchéité
2. Joint torique

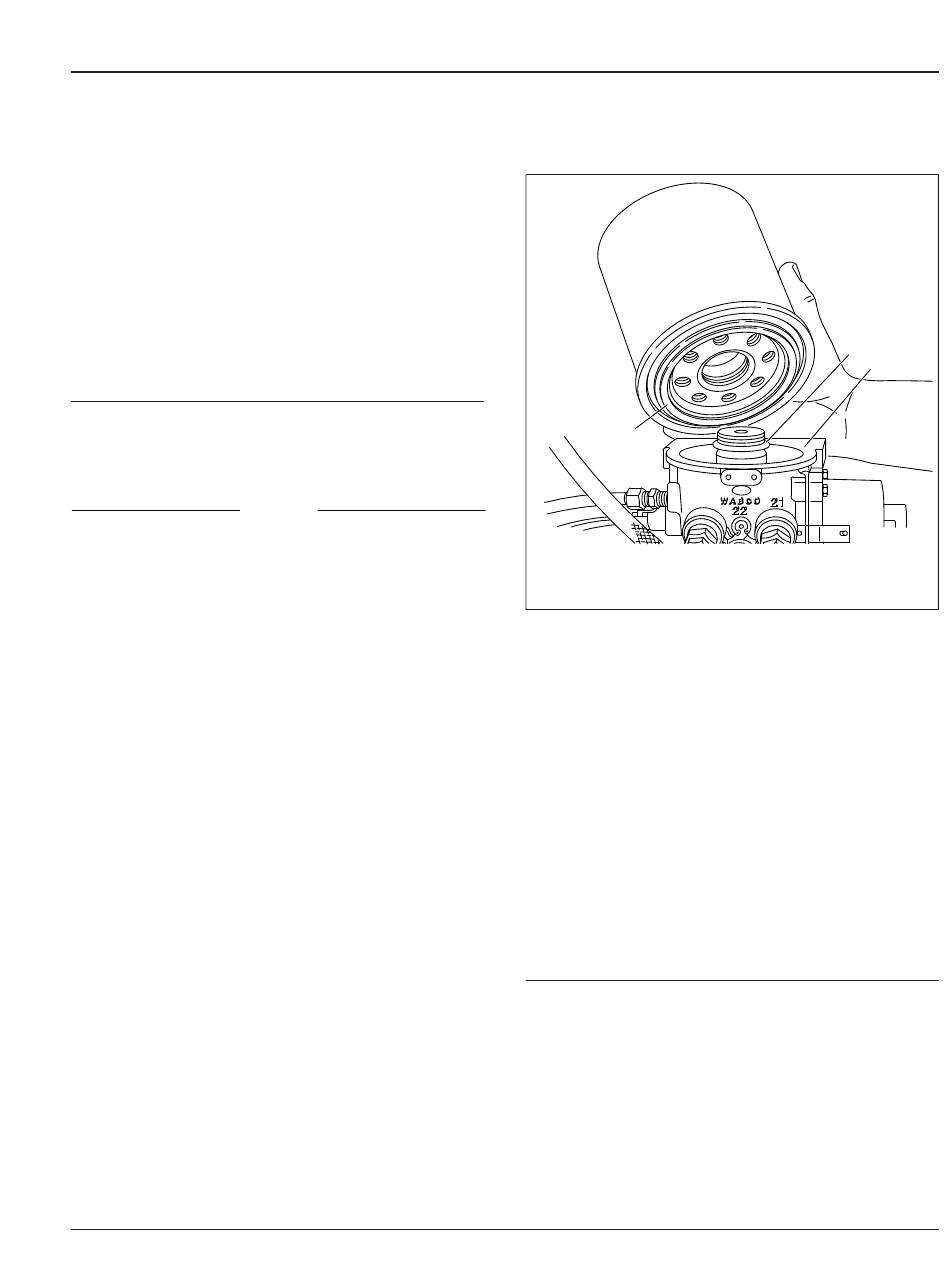

Fig. 15, Remplacement de la cartouche du
déshydratant
5. En utilisant une graisse haute température multi-
fonction qui résiste à l'eau, à la vapeur et à
l'alcali, enrobez légèrement les surfaces du nou-
veau joint torique et la base du dessiccateur. In-
stallez le joint torique.
6. Vissez la cartouche de déshydratant sur la base
du dessiccateur (tournez dans le sens horaire).
Lorsque le joint entre en contact avec la base,
serrez la cartouche d'un tour complet de plus.
Ne les serrez pas à excès.
42–11 Inspection et
lubrification des leviers
réglables Versajust
IMPORTANT : Effectuez les opérations
d'entretien prévues lors de l'inspection du
frein avant de lubrifier les leviers réglables.
1. Vérifiez visuellement s'il n'y a pas de dommages
physiques, par exemple, des conduites d'air
usées ou cassées, ou des pièces brisées ou
manquantes.
42
2
3
f421292
3. Base du dessiccateur
d'air
42/19
