Voltage rerun level
Le paramètre 2265 permet de définir le niveau de tension requis avant qu'il ne soit autorisé de fermer le disjoncteur durant la
reprise. Si la tension n'est pas inférieure au niveau "voltage rerun level" avant l'expiration de la temporisation "voltage discharge
timer", le générateur concerné est exclu de la séquence de reprise CBE.
Paramètre
2265
Voltage discharge timer
La temporisation est réglée sous le paramètre 2264 et indique le laps de temps devant s'écouler entre le moment où l'excitation est
supprimée et le moment où la tension passe en dessous du niveau "voltage rerun level". La temporisation pour la décharge de
tension peut commencer soit à partir de la réception d'une nouvelle demande de démarrage, soit à partir de l'ouverture du
disjoncteur du générateur. Les différentes réactions dépendent de la sélection opérée sous le paramètre "excitation control during
cooldown". Pour plus de clarté, deux séquences de reprise sont présentées ci-après :

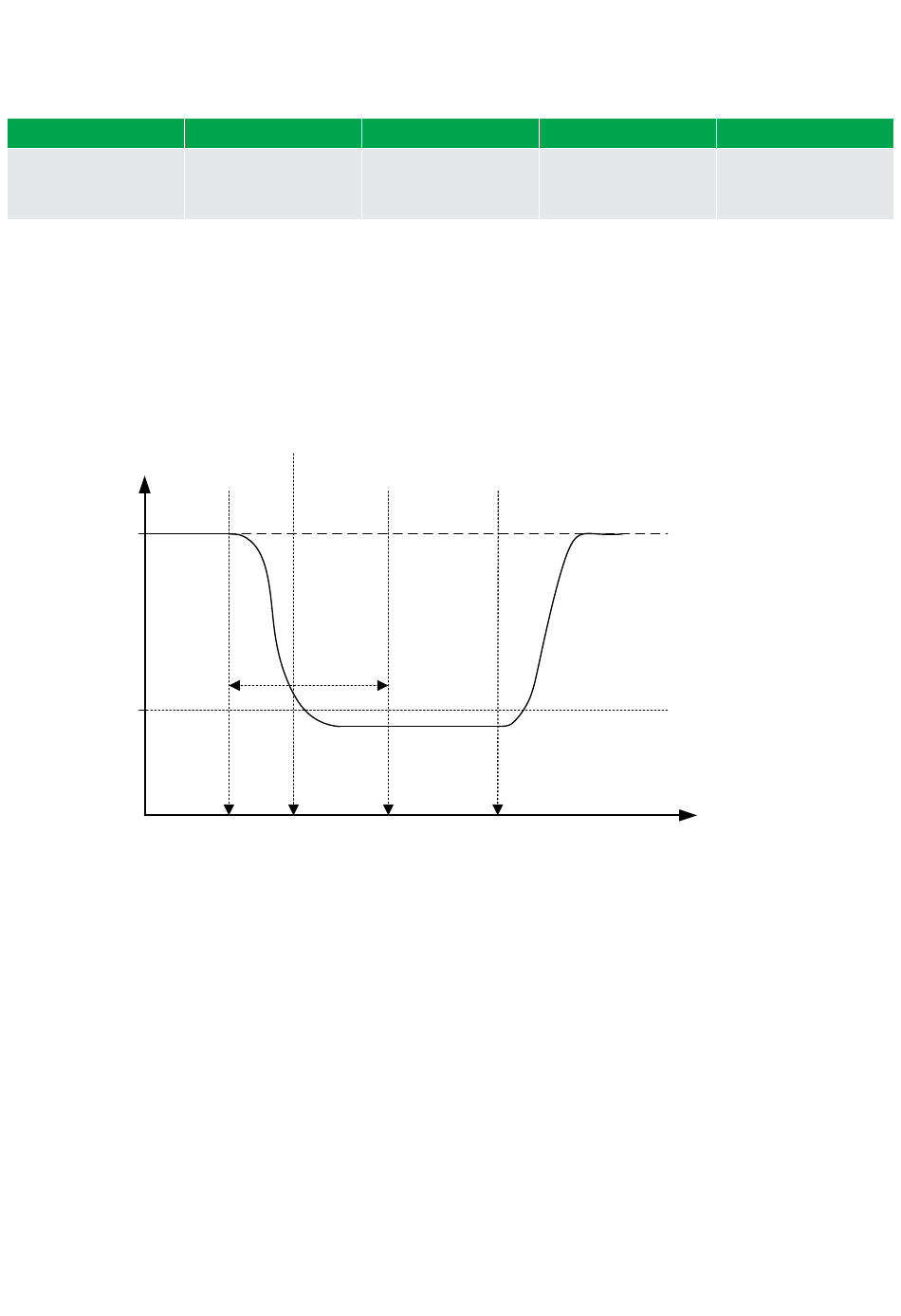

% of nominal
voltage
100
Voltage rerun
level (2265)
0
Dans le schéma ci-dessus, l'excitation est désactivée dès que le disjoncteur s'ouvre. Peu après l'ouverture du disjoncteur, une
nouvelle demande de démarrage apparaît. Le contrôleur attend que la temporisation « voltage discharge timer » ait expiré avant de
fermer le GB.
DESIGNER'S HANDBOOK 4189341275B FR
Type
Voltage rerun level
New start
request
GB open GB close
Voltage
discharge
(2264)
Plage
30%
100%
CBE Break Lim
(2252) expired
Valeur par défaut
30%
Time
Remarque
Le paramètre n'est pas
partagé entre les
générateurs !
