6.43.3 Configuration d'un transformateur élévateur de tension et d'un transformateur de
mesure
Si le côté HT d'un transformateur élève la tension au-dessus de 690 V AC, des transformateurs de mesure doivent être utilisés. La
configuration de tous les paramètres concernés s'effectue à partir de l'USW, et peut être illustrée par un exemple :

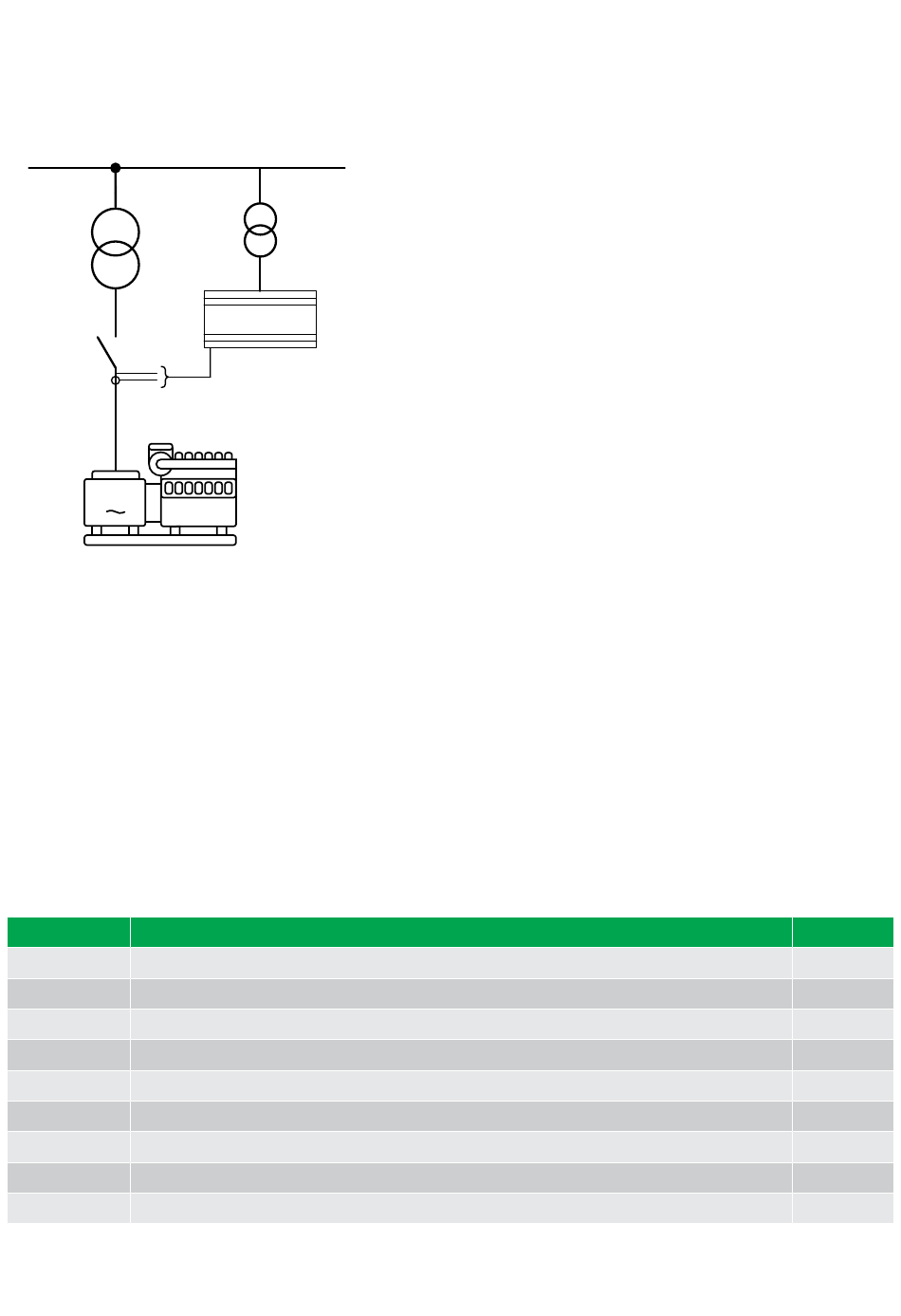

Busbar 10 kV
Dz4
10/0.4 kV
400 V AC
direct input
Current transformer
G
U
= 400 V
GEN
I
= 250 A
GEN
Le transformateur est un transformateur élévateur de tension de type Dz4, avec réglages nominaux de 10/0.4 kV.
Le générateur a une tension nominale de 0.4 kV, une intensité nominale de 250 A, et une puissance nominale de 140 kW
Le transformateur de mesure a une tension nominale de 10/0.1 kV, et aucune déformation d'angle de phase.
La tension nominale du jeu de barres (BB) est de 10 kV.
Du fait que la tension nominale du générateur est de 400 V, un transformateur de mesure côté BT n'est pas nécessaire. Le ML-2
peut gérer jusqu'à 690 V. Mais il est toujours nécessaires de configurer des transformateurs d'intensité côté BT. Dans cet exemple,
les transformateurs d'intensité ont une intensité nominale de 300/5 A.
Du fait que le transformateur élévateur de tension est de type Dz4, il y aura un décalage d'angle de phase de -120°.
Ces réglages peuvent être effectués par l'affichage ou avec l'USW. Les réglages des paramètres figurent dans le tableau suivants :
Paramètre

Commentaire

6002
Puissance nominale du générateur
6003
Intensité nominale du générateur
6004
Tension nominale du générateur
6041
Transformateur de mesure BT côté primaire (aucun ici)
6042
Transformateur de mesure BT côté secondaire (aucun ici)
6043
Transformateur d'intensité côté primaire.
6044
Transformateur d'intensité côté secondaire.
6051
Transformateur de mesure HT (BB) côté primaire
6052
Transformateur de mesure HT (BB) côté secondaire
DESIGNER'S HANDBOOK 4189341275B FR
Measurement
transformer
10/0.1 kV
Controller
300/5 A
Réglage
140
250
400
400
400
300
5
10000
100
Page 180 de 202
