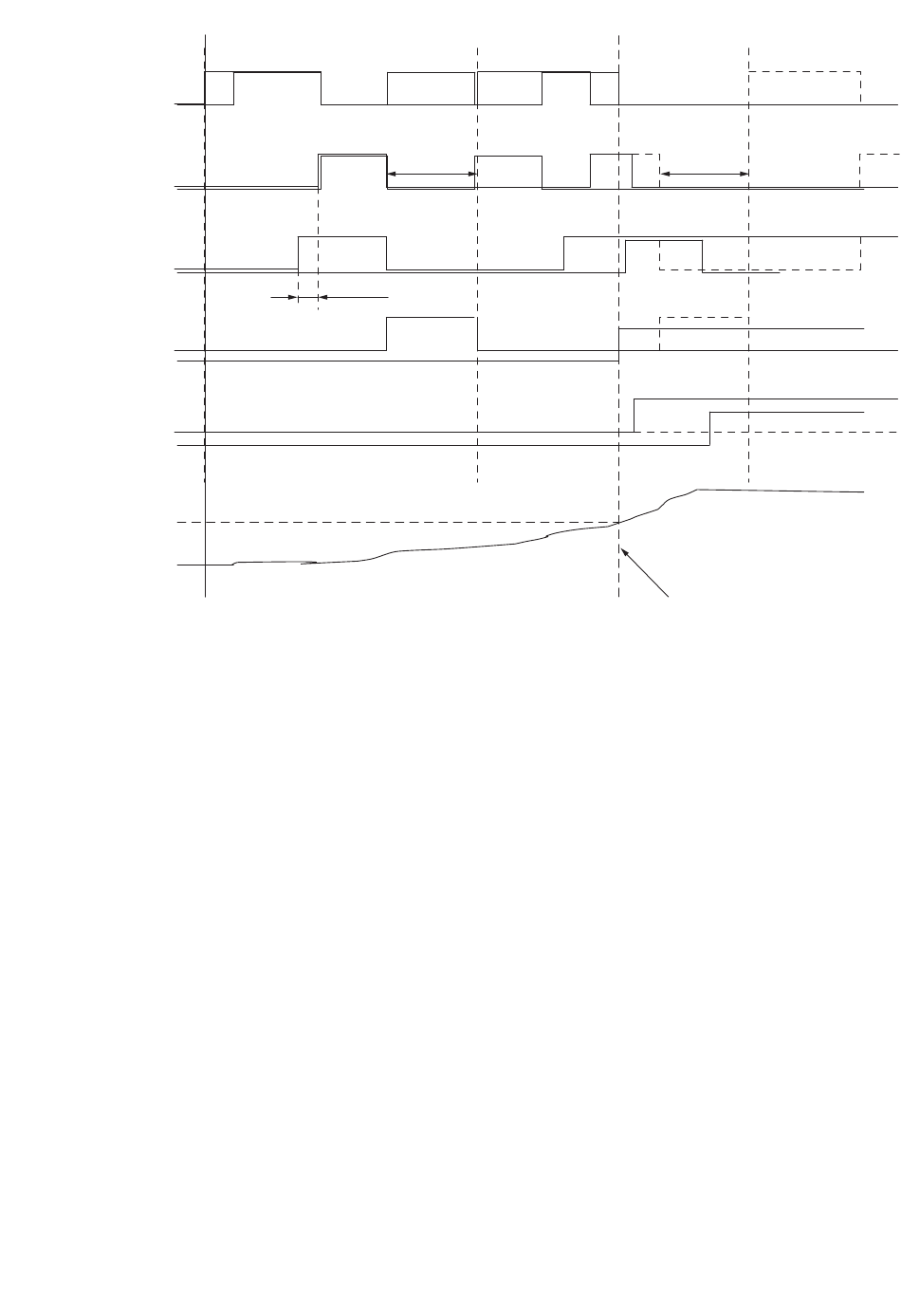

Séquence de démarrage : Le démarrage dépend du RMI
Start prepare 1 2 3
(3 start attempts)
t t
OFF OFF
Stop relay
Crank relay
1 sec.
Run coil
Running feedback
RMI measurement OK
RMI value
Cranking starts
2.9.3 Retour d'information moteur tournant
Plusieurs types de retour d'information moteur tournant peuvent être utilisés pour déterminer si le moteur est en marche. Se référer
au menu 6170 pour le choix du type.
La détection de fonctionnement inclut une procédure de sécurité de routine. Le type sélectionné constitue le retour d'information
moteur tournant principal. Tous les retours d'information moteur tournant sont utilisés à tout moment. Si pour une raison
quelconque, le type principal ne détecte pas le fonctionnement, le relais du démarreur reste activé pendant une seconde de plus. Si
un retour d'information moteur tournant est détecté sur la base d'un des types secondaires, le générateur démarre. Ainsi, le
générateur reste opérationnel même si un tachymètre est encrassé ou endommagé.
Dès lors que le générateur fonctionne, peu importe qu'il ait démarré sur la base d'un retour d'information principal ou secondaire, la
détection de fonctionnement s'opérera sur la base de tous les types disponibles.
La séquence est illustrée par le diagramme ci-dessous.
