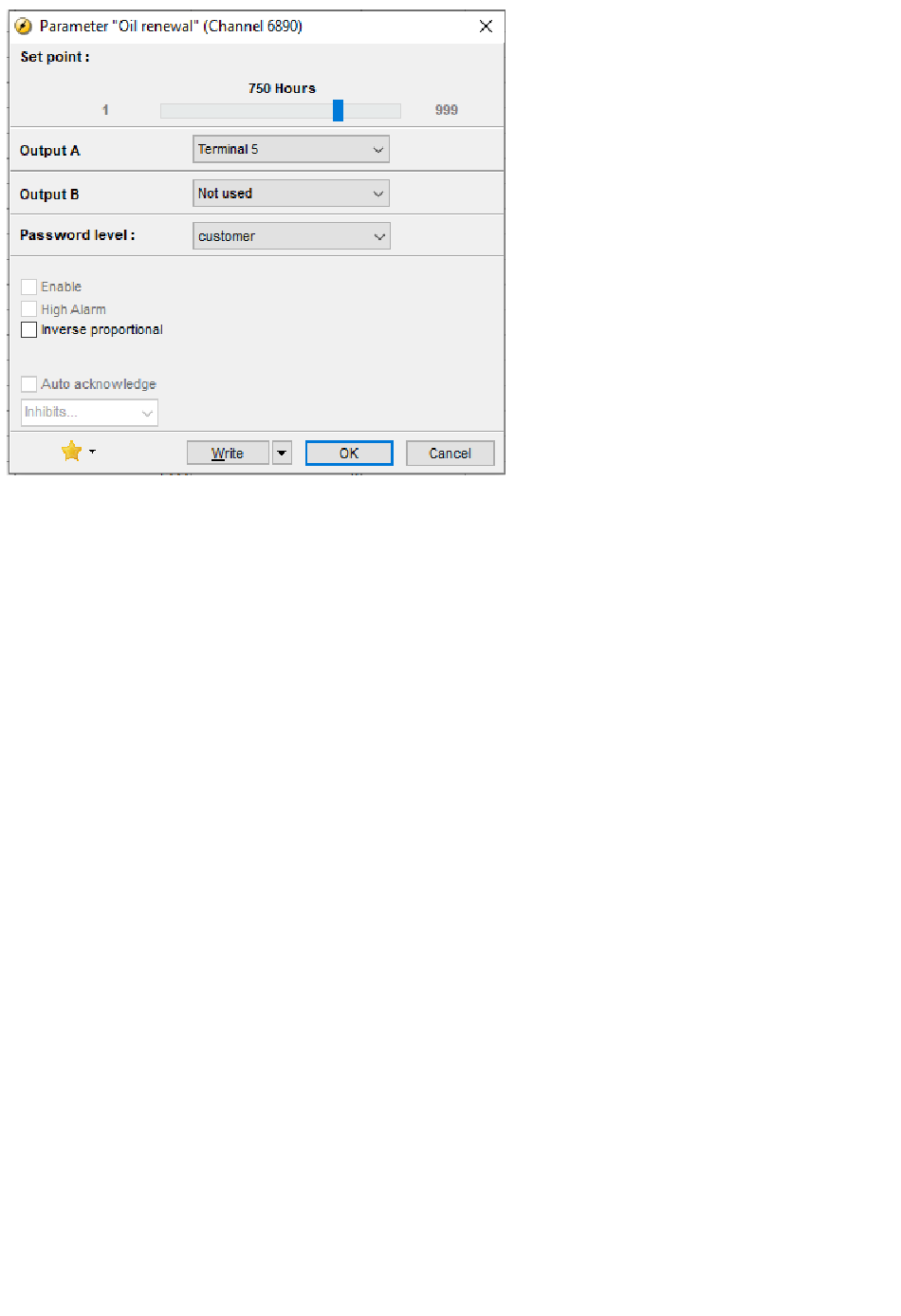

Quand le compteur des heures de fonctionnement atteint les 1000 heures, le contrôleur réinitialise les heures uniquement pour la
fonction de renouvellement de l'huile. Si, par exemple, le point de consigne est réglé sur 750 heures sans activation de l'inversion,
le relais se ferme à 750 heures et reste fermé jusqu'à ce que les 1 000 heures soient atteintes, après quoi le compteur horaire
redémarre à 0 heure.

6.15 Fonctions de disjoncteur

6.15.1 Types de disjoncteur

Il y a trois choix possibles pour le réglage du type de disjoncteur, qu'il s'agisse du disjoncteur du réseau ou du disjoncteur du
générateur.
NE continu et ND Continu
Ce type de signal est le plus souvent utilisé avec un contacteur. Avec ce type de signal, l'AGC utilise seulement les relais de
fermeture du disjoncteur. Le relais se ferme pour fermer le contacteur et s'ouvre pour ouvrir le contacteur. Le relais d'ouverture peut
être utilisé à d'autres fins. NE continu est un signal normalement excité, et ND continu est un signal normalement désexcité.
Impulsion
Ce type de signal est le plus souvent utilisé avec un disjoncteur. Avec ce réglage, l'AGC utilise le relais de commande de fermeture
et de commande d'ouverture. Le relais de fermeture du disjoncteur se ferme brièvement pour fermer le disjoncteur. Le relais
d'ouverture du disjoncteur se ferme brièvement pour l'ouverture du disjoncteur.
Externe/ATS sans contrôle
Ce type de signal est utilisé pour indiquer la position du disjoncteur, mais le disjoncteur n'est pas contrôlé par l'AGC.
Compact
Ce type de signal est le plus souvent utilisé avec un disjoncteur compact, un disjoncteur motorisé sous contrôle direct. Avec ce type
de réglage, l'AGC utilise le relais de commande de fermeture et de commande d'ouverture. Le relais de fermeture du disjoncteur se
ferme brièvement pour la fermeture du disjoncteur compact. Le relais d'arrêt du disjoncteur se ferme pour l'ouverture du disjoncteur
compact et reste fermé suffisamment longtemps pour que le moteur du disjoncteur recharge ce dernier. Si le disjoncteur compact
est déclenché en externe, il est rechargé automatiquement avant la fermeture suivante.
NOTE Si le disjoncteur compact est sélectionné, la durée du signal d'ouverture du disjoncteur peut être paramétrée dans les
menus 2160/2200.
