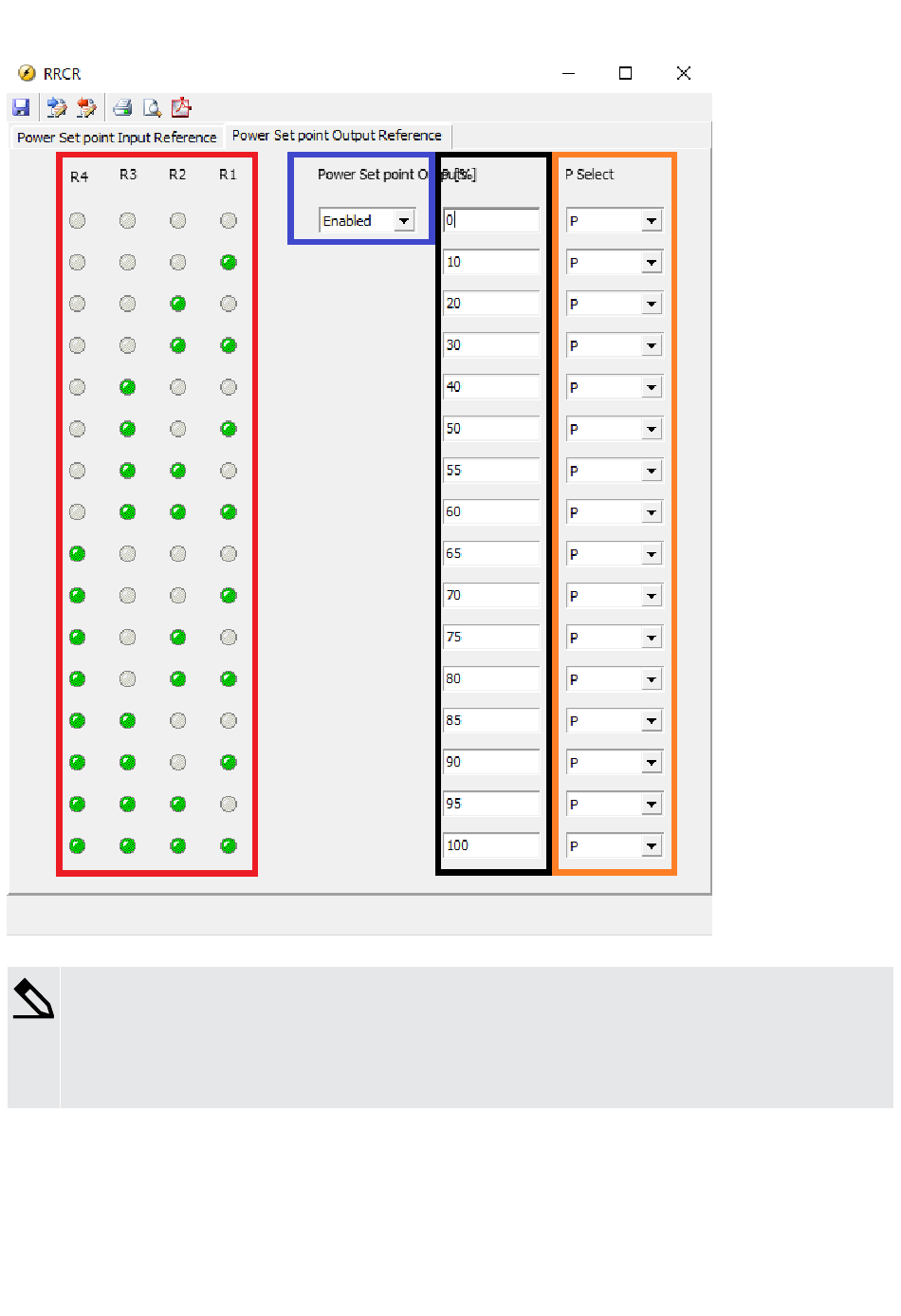

Schéma 6.5 Exemple de sorties de points de consigne de puissance pour le RRCR
Exemple de sortie de point de consigne pour le RRCR
Comme le montre la figure, la sortie de point de consigne de puissance pour le RRCR est activée.
Si le point de consigne de puissance du contrôleur est compris entre 30 et 39 %, les sorties R1 et R2 sont activées.
Si le point de consigne de puissance du contrôleur est compris entre 40 et 49 %, la sortie R3 est activée.
Les 16 combinaisons de sorties sont indiquées sur la gauche (encadré rouge). Il est impossible de les modifier.
Utiliser Power Set point outputs (encadré bleu) pour régler le RRCR sur Enabled (Activé) (Disabled (Désactivé) par défaut).
Pour chaque combinaison de sorties, sous P [%] (encadré noir), sélectionner le point de consigne de puissance.
