Deif AGC-4 Mk II Manuel Technique De Référence page 134

8190. Sur le contrôleur de réseau AGC (option G5), le retour d'information réarmement du disjoncteur central peut remplacer le
retour d'information réarmement du GB.
2. Entrée numérique : Une entrée paramétrable est utilisée pour les retours d'informations du disjoncteur : Une pour le réarmement
du GB/TB et une pour celui du MB. Après ouverture du disjoncteur, il ne pourra pas être refermé avant que les entrées
paramétrées soient activées. Les entrées sont paramétrées dans l'utilitaire. Quand il y a temporisation, le temps restant est
affiché.
Si les deux solutions sont utilisées simultanément, les deux conditions doivent être remplies avant que la fermeture du disjoncteur
ne soit possible.
Indicateur LED pour le disjoncteur
Pour avertir l'utilisateur que la séquence de fermeture du disjoncteur a commencé mais que l'autorisation de fermer est en attente,
l'indicateur LED pour le disjoncteur passe au jaune clignotant.
L'AGC peut aussi prendre en compte le temps de réarmement du disjoncteur après ouverture. Ceci peut être réglé par des
temporisations sur l'AGC ou par des retours d'information numériques provenant du disjoncteur, en fonction du type de disjoncteur.
6.15.4 Principe du temps de réarmement du disjoncteur

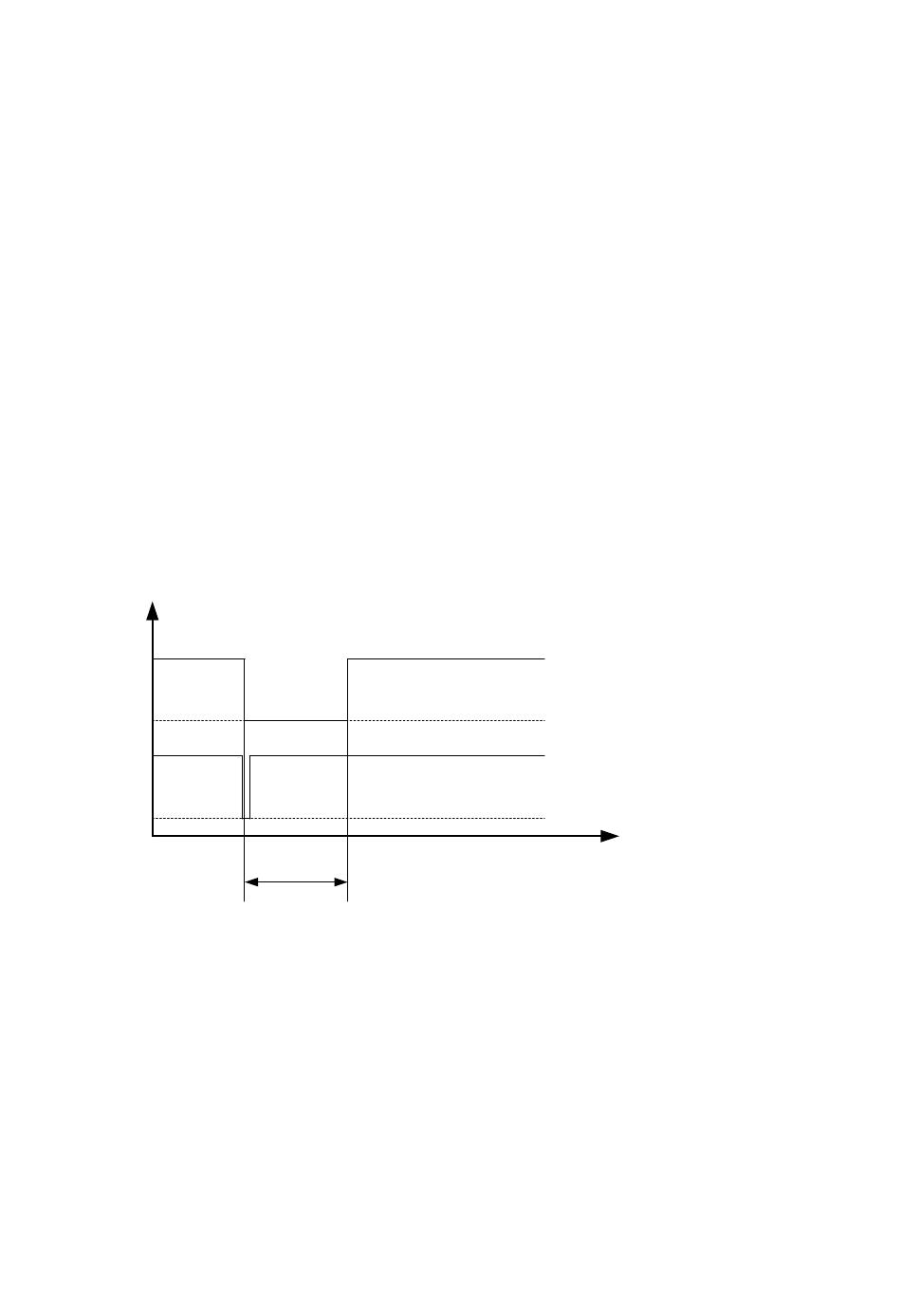

Le diagramme illustre un exemple avec un seul AGC îloté contrôlé par l'entrée « AUTO start/stop ».
La séquence est la suivante : Quand l'entrée "AUTO start/stop" est désactivée, le GB est ouvert. L'entrée "auto start/stop" est
immédiatement réactivée après ouverture du GB, par exemple par opération manuelle sur l'armoire. Cependant, l'AGC n'envoie pas
le signal de fermeture immédiatement parce qu'il attend l'expiration de la temporisation de réarmement du disjoncteur (ou l'activation
du signal numérique - ce qui n'est pas montré dans cet exemple). Ensuite, l'AGC émet le signal de fermeture.
GB closed
GB open
Auto Start/stop ON
Auto Start/stop OFF
6.15.5 Disjoncteur débroché
La fonction « Racked out breaker » (Disjoncteur débroché) est utilisée lorsque le mode de test du disjoncteur est actif ou que le
disjoncteur est débranché pour des raisons de maintenance. La fonction « Racked out breaker » informe le système que la position
physique du disjoncteur est ouverte quel que soit le retour d'information du disjoncteur concerné sur sa position, ce qui permet
d'utiliser le disjoncteur débroché sans interférer avec le reste du système.
NOTE Lorsque la fonction « Racked Out Breaker » est activée, le contrôleur en question s'attend à ce que le disjoncteur soit
débranché du jeu de barres. Le disjoncteur peut ainsi être ouvert et fermé instantanément sans aucun contrôle de
synchronisation quel que soit l'état du jeu de barres.
Si le disjoncteur est débranché pour des raisons de maintenance, il est possible que le retour d'information sur sa position ne soit
pas présent sur le contrôleur, ce qui déclenche une alarme « Position failure » (Échec de position). Si le disjoncteur est en mode de
test, il est possible que le technicien utilise le disjoncteur manuellement, ce qui déclenche une alarme « Breaker Ext. tripped »
(Déclenchement de disjoncteur externe).
DESIGNER'S HANDBOOK 4189341275B FR
Spring load time
t [sec]
