Dans cet exemple, l'écart de régulation est de 2 % et Kp est fixé à 20. La valeur calculée par le régulateur pour le contrôleur est 40
%. A présent la durée de l'impulsion peut être calculée avec une période de 2500ms:
e(écart) / 100 x t(période)
40 / 100 x 2500 = 1000 ms
La durée de la période ne sera jamais inférieure à celle du "ON time" prédéfini.
4.8 Mode statisme
4.8.1 Principe et mise en oeuvre
Le mode statisme peut être utilisé quand un nouveau générateur est installé avec des générateurs en place qui fonctionnent en
mode statisme, de manière à équilibrer la répartition de charge avec les générateurs en place. Ce mode de fonctionnement peut
être utilisé dans les situations où il est nécessaire/permis que la fréquence du générateur diminue lorsque la charge augmente.
Les paramètres du mode statisme peuvent être réglés pour un statisme de 0 à 10 %. Si la valeur n'est pas nulle, le pourcentage de
statisme sera appliqué en plus de la sortie de régulation de vitesse (f) ou d'AVR (U).
Paramètres de régulation du statisme
Paramètre Nom
2514 f droop
2573 f droop relay
2644 U droop
2693 U droop relay
NOTE Quand le mode statisme est utilisé, le PID fréquence (f) et le PID tension (U) sont activés. En présence de l'option M12, la
répartition de charge analogique doit être inhibée.
Activation de la régulation du statisme
Les commandes M-Logic suivantes sont utilisées pour activer la régulation de statisme, ce qui offre plus d'options pour activer la
régulation (par exemple, entrée numérique, touche AOP ou évènement).
DESIGNER'S HANDBOOK 4189341275B FR

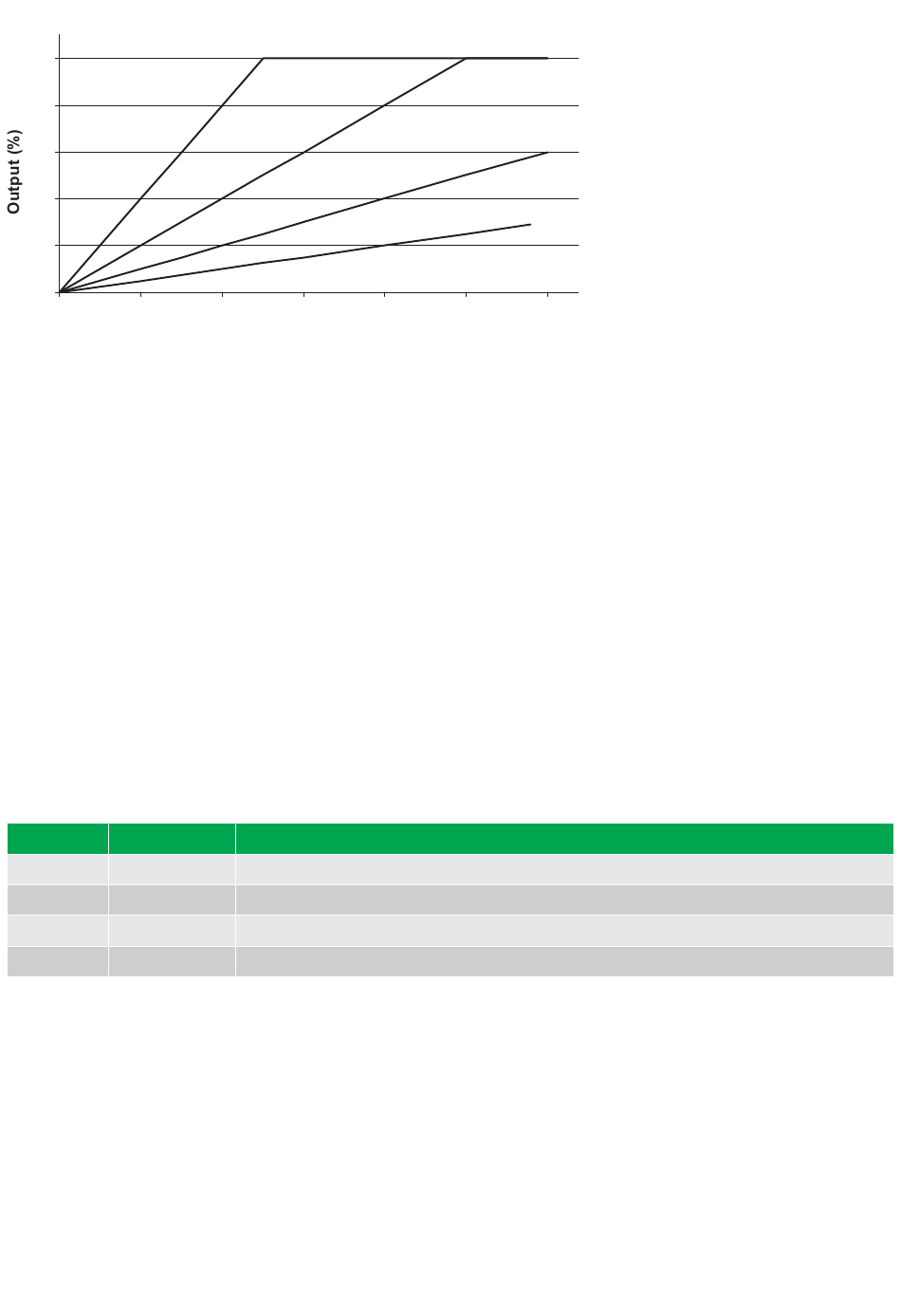

P-regulator
4 %
20 30 40
Kp
Description
Réglage du statisme pour un régulateur de fréquence avec sortie analogique
Réglage du statisme pour un régulateur de fréquence avec régulation par relais
Réglage du statisme pour un régulateur de tension avec sortie analogique
Réglage du statisme pour un régulateur de tension avec régulation par relais
2 %
1 %
0.5 %
50 60
