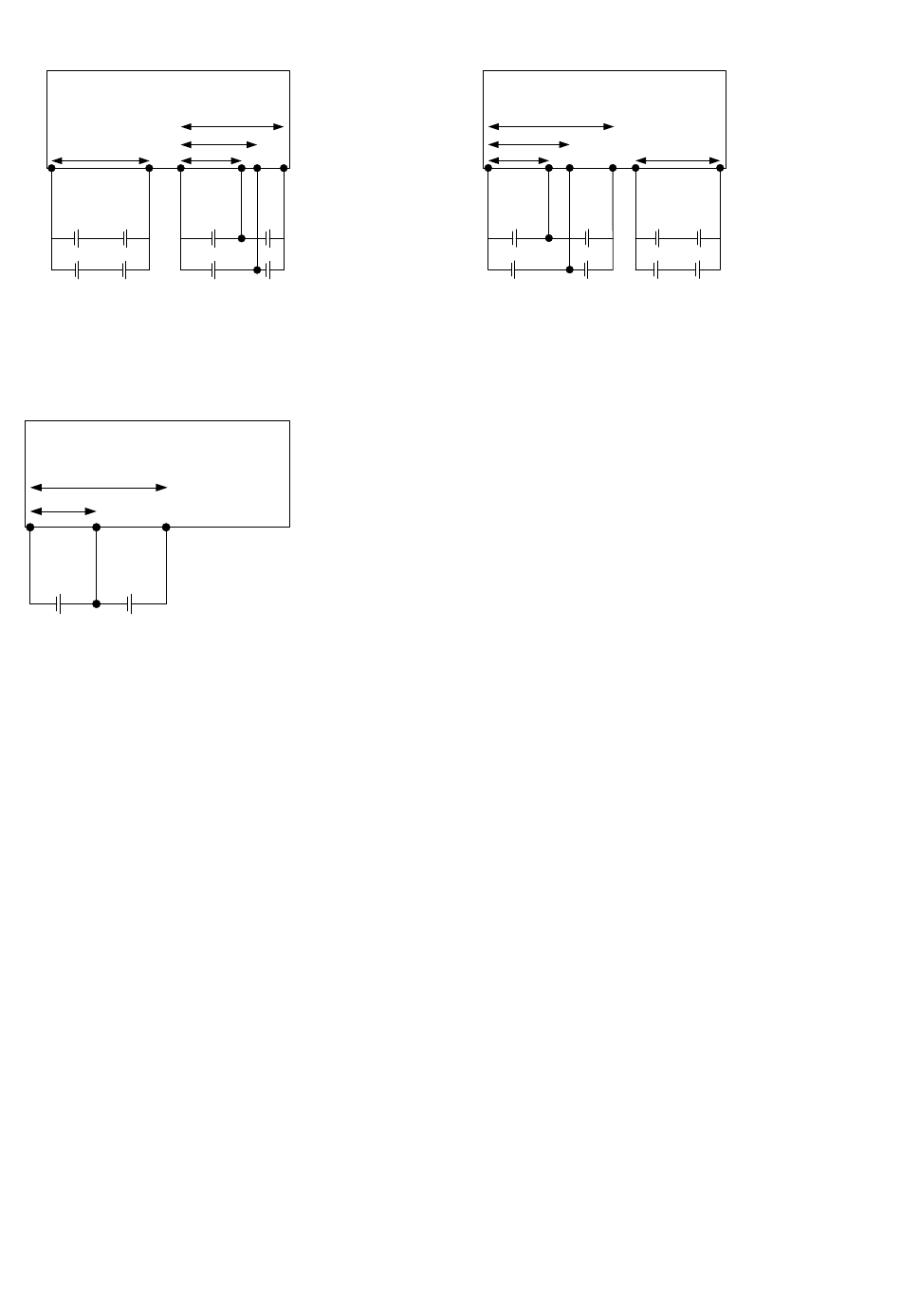

Application 6:
Multi-line 2
AUX
A B C
- + - +
- +
- +
Manoeuvre battery
Prenons comme exemple l'application 1 :
Application 1:
Multi-line 2
AUX
MI 1
A E B
- + - +
Start/Manoeuvre
battery
La mesure de l'alimentation est utilisée comme référence RF1 (points A et B) dans le menu 6432 et l'entrée multiple 1 comme type
T1 (points A et E) dans le menu 6431. Ces mesures permettent de calculer la tension entre E et B et d'avoir un aperçu complet de
la tension des batteries. Exemple :
• Valeur mesurée A/B (RF1) = 21 V DC
• Valeur mesurée A/E (T1) = 12 V DC
• Valeur mesurée E/B (RF1 – T1) = 9 V DC
• Asymétrie des batteries = E/B – (RF1*1/2) = 9 – (21*1/2) = -1,5 V DC
NOTE Le choix de l'application 3, 6 ou 7 suppose qu'une des entrées multiples soit utilisée pour le test de la batterie du
démarreur.
NOTE Les entrées multiples utilisées pour le test d'asymétrie des batteries doivent être réglées sur 0 to 40 V DC.
NOTE Le choix d'alimentation se réfère à l'alimentation aux bornes 1 et 2.
Alarme d'asymétrie des batteries
Les alarmes d'asymétrie des batteries 1 et 2 sont paramétrées dans les menus 6440 et 6450.
NOTE Le point de consigne en 6440 et 6450 est positif. Toutefois, l'alarme est également activée si le calcul de l'asymétrie des
batteries est négatif.
6.35 Switchboard error
La fonction "switchboard error" (erreur armoire) est gérée par l'intermédiaire de deux menus différents : 6500 "Block swbd error" et
6510 "Stop Swbd error". Ces fonctionnalités sont activées au moyen d'une entrée "switchboard error" configurable grâce à l'utilitaire
PC.
DESIGNER'S HANDBOOK 4189341275B FR
MI 3
MI 2
MI 1
E F D
- + - +
- +
- +
Start battery
Application 7:
Multi-line 2
AUX
MI 2
MI 1
A E F B C
- + - +
- + - +
- + - +
- + - +
Manoeuvre battery
MI 3
D
Start battery
