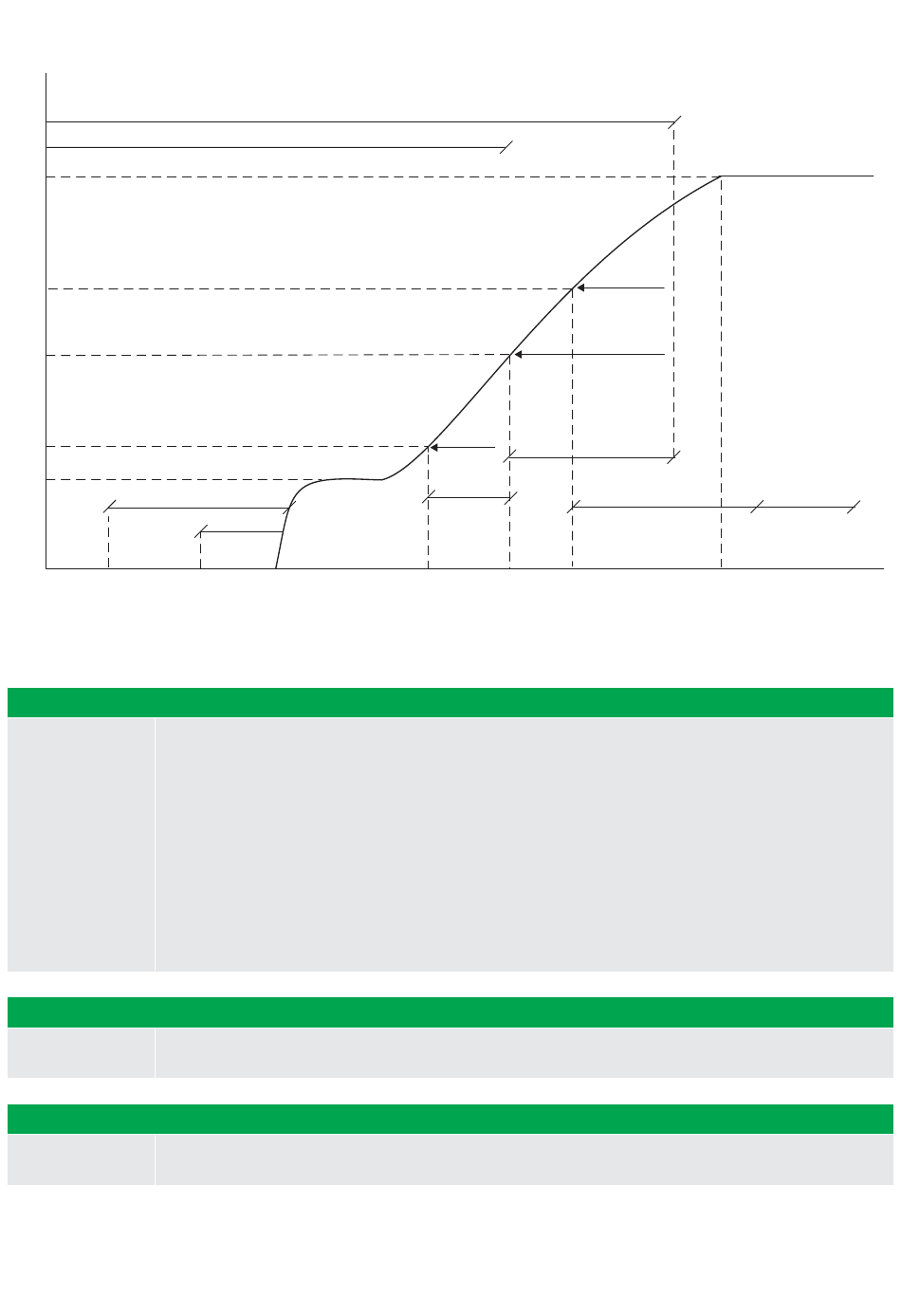

2.9.4 Vue d'ensemble du démarrage
RPM
1500
1000
800
400
300
6180
Start
prepare
(0-600 s)
Start
Points de consigne associés à la séquence de démarrage
Preparation demar
Préparation normale : La temporisation de préparation au démarrage peut être utilisée pour, par exemple, la
lubrification ou le pré-chauffage. Le relais de préparation au démarrage est activé quand la séquence de
démarrage est amorcée, et désactivé quant le relais de démarrage est activé. Si la temporisation est réglée
sur 0.0 sec., la fonction de préparation au démarrage est désactivée.
Préparation prolongée : La préparation prolongée active le relais de préparation au démarrage quand la
séquence de démarrage est amorcée, et celui-ci restera activé après l'activation du relais de démarrage,
6180 Starter
jusqu'à expiration du délai choisi. Si le temps de préparation prolongée dépasse le temps prévu pour le
démarrage (START ON time), le relais de préparation au démarrage est désactivé quand le relais de
démarrage est désactivé. Si la temporisation est réglée sur 0.0 sec, la fonction de préparation prolongée au
démarrage est désactivée.
Start ON time : Le démarreur tourne pendant cet intervalle.
Start OFF time : Pause entre deux tentatives de démarrage.
Temporisateur de la bobine de marche
La temporisation de la bobine de marche détermine combien de temps la bobine est activée avant de faire
6150 Run coil
tourner le moteur. Ceci laisse le temps à l'ECU de démarrer avant de faire tourner le moteur.
Arrêt démarreur
6174 Remove Le démarreur est arrêté quand le point de consigne des tours/minute est atteint. Ceci ne fonctionne que si
starter MPU ou EIC RPM est sélectionné dans 6172 Run detect type.
DESIGNER'S HANDBOOK 4189341275B FR
Oil pressure inhibit
Cranking
6150
Run coil
(0-600 s)
Starter
Inhibit status Not running
6174
Remove
starter
6351
Running
detection
within
(0-1200 s)
Remove
starter
(0-2000 RPM)
6160
Run status
(0-300 s)
6165
Frequency
detecton level
(20-35 Hz)
6173
Running
detection
level
(0-4000 RPM)
6160
Run status
(0-300 s)
2740
Delay of
Regulation
(0-9900 s)
Activate Nominal
regulation speed
4560
Hz/V failure
(1-99 s)
