Alarme échec de démarrage
Cette alarme se déclenche si le générateur n'a pas démarré après un certain nombre de tentatives défini
4570 Start failure
dans le menu 6190.
Moteur arrêté par intervention externe
Si la séquence de marche est activée et que le moteur passe en dessous de 6173 Running detection et de
6352 Ext. Eng.
6165 Frequency detection level sans instruction de l'AGC, celui-ci déclenche une alarme si ce paramètre
Stop
est activé.

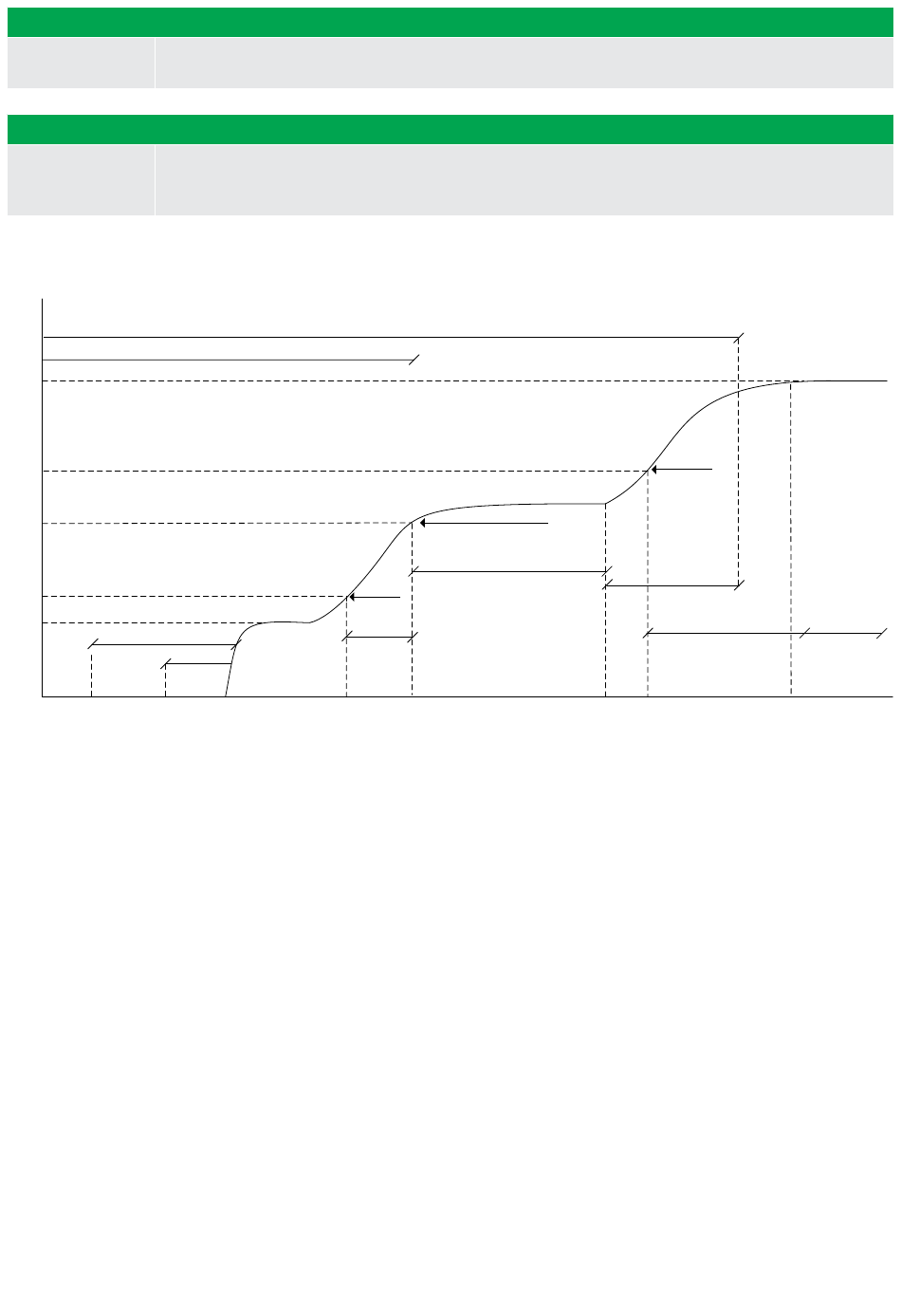

2.9.5 Vue d'ensemble du démarrage avec ralenti
1500
1000
800
400
300
6180
S tart
prepare
Run coil
(0-600 sec)
(0-600 sec)
S tart
Les points de consigne et échecs décrits dans cette vue d'ensemble sont les mêmes que dans la section "Vue d'ensemble du
démarrage", avec l'ajout du fonctionnement au ralenti. Cette fonction est décrite dans le chapitre "Fonctionnement au ralenti".
2.9.6 Séquence d'arrêt (STOP)
Les schémas montrent la séquence d'arrêt.
DESIGNER'S HANDBOOK 4189341275B FR
Inhibit status: Not running
Oil pressure inhibit
Cranking
6150
(0-1200 sec)
Remove
S tarter
starter
(0-2000RPM)
6173
Running detection level
(0-4000 RPM)
6290
Idle run
6174
Remove
starter
6351
Running
detection
within
Idle start
6160
Run status
(0-300 sec)
6165
Frequency
detection level
(20-35 Hz)
6160
Run status
(0-300 sec)
2740
Delay of
Regulation
(0-9900 sec)
Idle Activate
finished regulation
4560
Hz/ V failure
(1-99 sec)
Nominal
speed
